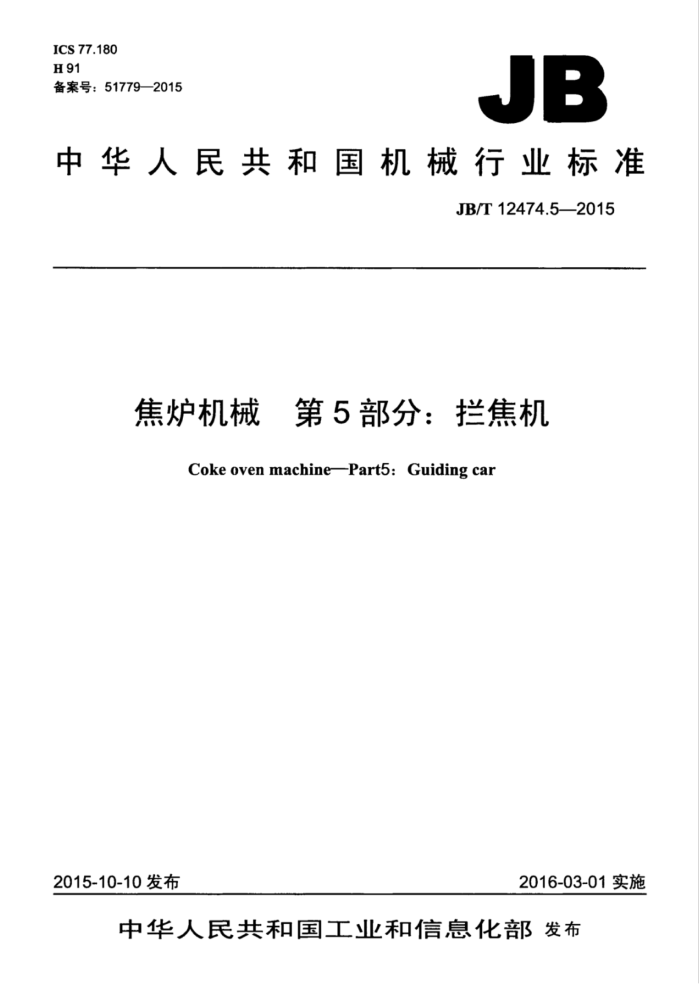

ICS77.180 H91 备案号：51779—2015
JB
中华人民共和国机械行业标准
JB/T12474.5—2015
焦炉机械 第5部分：拦焦机
Coke oven machinePart5: Guiding car
2015-10-10发布
2016-03-01实施
中华人民共和国工业业和信息化音发布 中华人民共和 国
机械行业标准
焦炉机械第5部分：拦焦机
JB/T12474.52015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm?1印张-32千字 2016年12月第1版第1次印刷
定价：18.00元
+
书号：15111·13403 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12474.52015
目 次
前言. 1范围.. 2规范性引用文件 3工作条件
3.1配套焦炉 3.2供电系统. 3.3气候环境条件. 3.4轨道要求 4型式与主要参数.. 4.1型式. 4.2主要参数 5技术要求. 5.1主要零部件... 5.2装配 5.3电气设备 5.4液压系统.. 5.5气动系统. 5.6涂装. .7安全. 6试验方法 6.1漆膜检测 6.2减速器检测 6.3厂内试验.. 6.4现场试验 7检验规则. 7.1出厂检验.. 7.2 现场验收. 8标志、包装、运输和贮存 8.1标志.. 8.2包装 8.3 运输 8.4 贮存
1
2
8
8
中
2
8 9 11 .11 11
..12 12 .12 12 JB/T12474.5—2015
前言
JB/T12474《焦炉机械》分为十一个部分：
一第1部分：型式与参数：一第2部分：顶装式装煤车；第3部分：侧装式装煤车：第4部分：推焦机：第5部分：拦焦机：第6部分：熄焦车：第7部分：电机车：一第8部分：液压交换机：一第9部分：炉顶导烟车：第10部分：捣固机；第11部分：振动给料器。 本部分为JB/T12474的第5部分。 本部分按照GB/T1.12009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本部分起草单位：大连华锐重工集团股份有限公司、太原重型机械集团有限公司。 本部分主要起草人：张明月，王刚、邓劭华，高抑平、王秀娟、吴刚、刘建斌。 本部分为首次发布。
-
-
II JB/T12474.5--2015
焦炉机械第5部分：拦焦机
1范围
JB/T12474的本部分规定了焦炉配套使用的拦焦机的工作条件、型式与主要参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本部分适用于顶装煤和侧装煤工艺焦炉所配套使用的拦焦机。 本部分中的拦焦机所配套的都是热态焦炉，本部分中提到的所有焦炉炉体尺寸都是焦炉热态时的炉
体尺寸。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T985.1气焊，焊条电弧焊，气体保护焊和高能束焊的推荐坡口 GB/T985.2 埋弧焊的推荐坡口 GB4053.1 固定式钢梯及平台安全要求 第1部分：钢直梯 GB4053.2 固定式钢梯及平台安全要求 第2部分：钢斜梯 GB4053.3 固定式钢梯及平台安全要求 第3部分：工业防护栏杆及钢平台 GB5083生产设备安全卫生设计总则 GB/T7932 2气动系统通用技术条件 GB/T10095.1一2008圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T10095.2一2008圆柱齿轮精度制第2部分：径向综合偏差与径向跳动的定义和允许值 JB/T5000.1 重型机械通用技术条件第1部分：产品检验 JB/T5000.3一2007重型机械通用技术条件第3部分：焊接件 JB/T5000.10 重型机械通用技术条件第10部分：装配 JB/T5000.11 重型机械通用技术条件第11部分：配管 JB/T5000.12 重型机械通用技术条件第12部分：涂装 JB/T5000.13 重型机械通用技术条件第13部分：包装 JB/T6392 起重机车轮 JB/T6996 重型机械液压系统通用技术条件 JB/T7929--1999齿轮传动装置清洁度 JB/T8905.1起重机用三支点减速器 JB/T8905.2 起重机用底座式减速器 JB/T8905.3 起重机用立式减速器 JB/T8905.4 起重机用套装式减速器 JB/T9003 起重机三合一减速器 JB/T12474.2一2015焦炉机械第2部分：顶装式装煤车
1 JB/T12474.52015
3工作条件
3.1配套焦炉
焦炉生产操作正常，焦饼收缩并处于成熟状态，焦炉密封状态良好，无大量明火和可燃气体溢出。 3.2供电系统
拦焦机采用交流供电：电压波动范围不超出额定值的土10%；频率波动范围为土1Hz。 3.3气候环境条件 3.3.1工作的自然环境温度为-20℃～40℃。 3.3.2工作风速不大于20m/s。 3.3.3安装使用地点的海拔不超过1000m。 3.4轨道要求
轨道铺设参见JB/T12474.2一2015中附录A的规定。
型式与主要参数
4
4.1型式
拦焦机型式如图1所示。
图
4.2主要参数 4.2.1拦焦机主要尺寸参数如图2、图3所示。
a）导焦栅底板长度A=B-C-F+D。
其中：B 焦侧焦炉正面线到熄焦车两轨道中心距离：
一熄焦车中心到靠近焦炉侧车箱外侧距离： F焦炉焦侧正面线到焦侧镜面距离 D- 一导焦栅底板与熄焦车重合尺寸，常用值取C/4～C/3.5。
C-
b）导焦栅内侧宽度G=K+45mm。
其中：K焦炉炉框镜面内侧宽度。 c）导焦栅内侧高度J=H+E。
2 JB/T12474.5—2015
焦侧焦炉正面线
炭化室底面
镜面
熄焦车
D
L1
图 2
镜面内边
工
H
炭化室底面
导焦橱底板上面
K
图3
3 JB/T12474.52015
其中：H-碳化室底面到上部镜面下沿高度：
E---导焦底板低于炉底尺寸，常用值取20mm。
d）轨距L为靠近焦炉的第一条轨道中心线与第二条轨道中心线的距离。 e）其他：
L一导焦栅底板突出导焦栅前部尺寸，常用值取（15～40）mm； Li- 靠近焦炉的第一条轨道中心线到焦侧焦炉正面线距离。
4.2.2顶装煤拦焦机主要参数见表1。
表1 5.5 550 QU80 1 800 88
规格 m 导焦栅宽度 mm
4.3 510,550,600 50kg/m.QU80 16001800
6 576 QU100
7.63 740 QU120 9300 90
7 570,640 QU100 9010.9550
轨型轨距mm 走行速度 m/min 4.2.3 侧装煤拦焦机主要参数见表2。
2300.2700
60,90
60
60
表2 5.5
规格m 导焦栅宽度 mm
4.3 590,640 50kg/mQU80
6.25 640 QU100 9050 60,90
6 600.650 QU100 9010
600,640,650.710
轨型轨距 mm 走行速度 m/min
QU100 23002700,9010
1 800 60
60
60
5 技术要求
5.1主要零部件 5.1.1 电动机 5.1.1.1 防护等级：室内使用不应低于IP44，室外露天不应低于IP54。 5.1.1.2 绝缘等级不应低于F级。 5.1.2 减速器 5.1.2.1 应优先选用符合如下标准的减速器：JB/T8905.1、JB/T8905.2、JB/T8905.3、JB/T8905.4、JB/T 9003. 5.1.2.2 选用其他减速器时，硬齿面齿轮副的精度不应低于GB/T10095.1—2008、GB/T10095.2—2008 中的6级，中硬齿面则不应低于8-8-7级。 5.1.3车轮
应优先选用符合JB/T6392规定的车轮。 5.1.4焊接件 5.1.4.1焊缝形式应符合GB/T985.1和GB/T985.2的规定。
4
