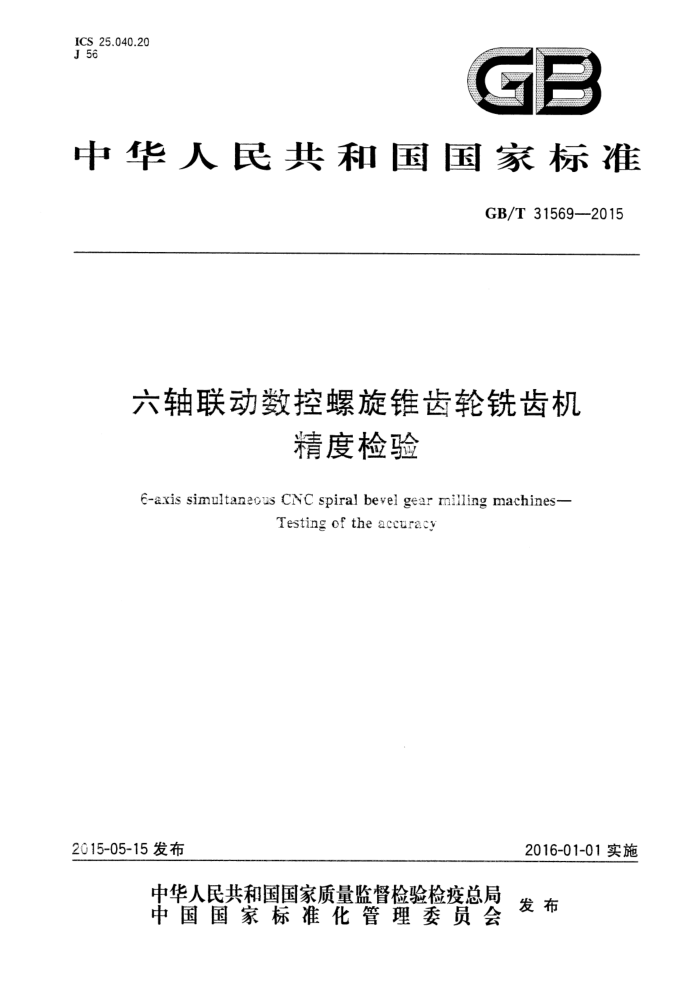

ICS 25.040.20 J 56
中华人民共和国国家标准
GB/T 31569--2015
六轴联动数控螺旋锥齿轮铣齿机
精度检验
6-axis simultaneous CNC spiral bevel gear milling machines-
Testing of the accuracy
2016-01-01实施
2015-05-15 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 31569—2015
前 言
本标准按照GB/T 1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会(SAC/TC 22)归口。 本标准负责起草单位：湖南中大创远数控装备有限公司。 本标准参与起草单位：天津第一机床总厂、重庆机床(集团)有限责任公司、陕西秦川机械发展股份
有限公司。
本标准主要起草人：李锡晗、丁志文、聂晔、柴宝连、李毅、胡万良、岳明强、杨洪成、阳益江、张春晖、 余娟、邹文毅、刘毅、唐涛。
1 GB/T 31569--2015
六鞋联动数控螺旋锥齿轮铣齿机
精度检验
1 范围
本标准规定了六轴联动数控螺旋锥齿轮铣齿机的几何精度、定位精度和工作精度的要求及检验方法。 本标准适用于六轴联动、最大工件直径至2500mm 的六轴联动数控螺旋锥齿轮铣齿机（以下简称
“机床”），六轴以下联动的也可参照使用。
2规范性引用文件
下列文件对于本文件的应用是心不可少的。凡是注日期的引文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 11365一1989锥齿轮和准双曲面齿轮精度 GB/T17421.1-1993机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度 GB/T17421.2—2000机床检验通则第2部分：数控轴线的定位精度和重复定位精度的确定
3机床主要结构
机床主要结构及运动轴线见图，
铣削主轴箱
工外箱体
床身
Z轴滑台
回转台
图1机床主要结构及运动轴线
F GB/T 31569—2015
4 一般要求
4.1本标准中所有线性尺寸及相应的公差均用毫米(mm)表示;角度偏差主要用比值表示,但在某些情况下为了清晰,也用微弧度(μrad)或角秒(")表示。其换算关系见下式：
0.01/1 000=10 μrad ～2"
4.2按 GB/T 17421.1一1998 中的 3.1调整机床安装水平,在调整安装水平时,各移动部件置于行程的中间位置。用水平仪测量机床安装水平在纵向和横向的读数均不超过0.02/1000。 4.3一般可按装拆检验工具和检验方便的要求安排实际检验顺序。 4.4在用户参与验收时,本标准规定的检验项目不总是需要全部进行检验。用户可根据需要,同制造商确定相应的检验项目，但应在订货协议中明确。 4.5工作精度检验时,试件的检验应在精铣后进行。 4.6当实测长度与本标准规定的长度不同时,允差应根据 GB/T17421.1一1998中 2.3.1.1的规定按能够测量的长度折算,折算结果小于0.001时,仍按0.001计。
2 GB/T 315692015
5几何精度检验
检验项目
G1
刀具主轴铣刀盘定位圆锥(或圆柱)面的径向跳动简图
允差
最大工件直径 ≤320 >320～500 >500～800 >800～1 250|>1250～1 600j>1 600～2 500
允差
C.0C4 0.005
C.008
0.010
0.012
0.006
检验工具
指示器
检验方法（按GB/T17421.1-1998中5.6.1.2.2的规定）
固定指示器，使其测头垂直地触及刀具主轴铣刀盘定位锥面表面，旋转主轴检验。误差以指示器读数的最大差值计。
每个定位面都要检验 GB/T 31569--2015
检验项目
G2
刀具主轴铣刀盘定位端面的端面跳动简图
允差
最大工件直径 320 >320～500 >500～800 >800～1 250|>1 250～1 600|>1 600～2 500
1
允差
0.003 0.004
0.005
0.006
0.008
0.010
检验工具
指示器
检验方法（按GB/T17421.1-1998中5.6.3.2的规定)
固定指示器，使其测头触及刀具主轴铣刀盘支承端面的最大直径处,旋转主轴检验。误差以指示器读数的最大差值计。
每个铣刀盘支撑端面都要检验 GB/T 31569-2015
检验项目
G3
刀具主轴箱刀具主轴的轴向窜动
简图
允差
最大二件直 ≤320 >320～500 >500～800 >800~1250|>1250～1600/>1 60C~2 500
0.007
允差
C.cc9
0.002
0.003
0.004
0.005
检验工具
指示器、球头检验棒
检验方法（按GB/T17421.1—1998中5.6.2.2的规定）
在刀具主轴的螺纹孔内装入球头检验棒，固定指示器，使其平测头沿刀具主轴轴线方向触及芯棒的球面，旋转主轴检验。误差以指示器读数的最大差值计
