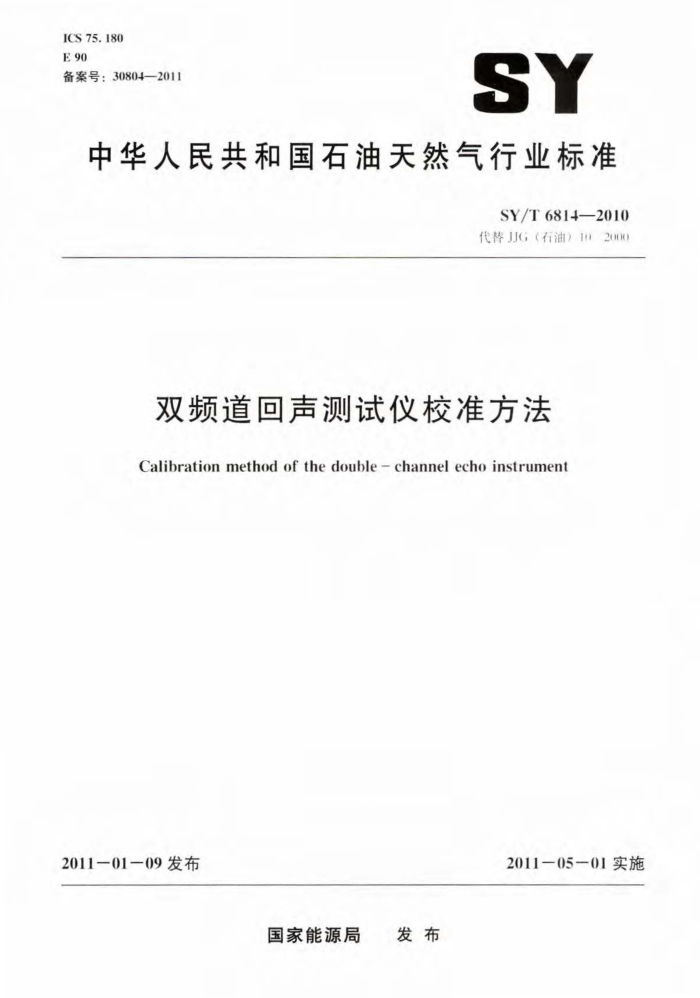

ICS 75. 180 E90 备案号：30804—2011
SY
中华人民共和国石油天然气行业标准
SY/T68142010 代替JJG（有油）m2000）
双频道回声测试仪校准方法
Calibration method of the double-channel echo instrument
2011-01-09发布
2011-05-01实施
国家能源局 发布 SY/T6814—2010
目 次
前言 1
范围 2 概述 3 技术要求
校准条件 5 校准项目和校准方法 6 校准结果处理 7 复校时间间隔附录A（资料性附录）双频道回声测试仪校准记录格式附录B（资料性附录） 校准证书背面内容格式
X
... SY/T 6814—2010
前 言
本标准按照GB/T1.1—2009给出的规则起草本标准代替JJG（石油）102000《双频道回声测试仪检定规程》。本标准与JJG（石油）10
2000相比，除编辑性修改外主要变化如下：
部门计量检定规程变为行业标准：计量特性、校准方法等部分内容进行了修改
本标准由石油工业油气计量及分析方法专业标准化技术委员会提出并归口。 本标准起草单位：大庆油田有限责任公司测试技术服务分公司、大庆石油管理局技术监督中心、
沈阳市兴大通仪器仪表厂。
本标准主要起草人：夏荣、关茗元、潘卫权、梁继德、于秀娟、王东红、李秋、康凯、王刚、林中雨、付亚利、张宝荣、温勇。
本标准代替了JJG（石油）10-2000 JJG（石油）102000的历次版本发布情况为：
JJG（石油）10-1991。
I1 SY/T6814—2010
双频道回声测试仪校准方法
1范围
本标准规定了双频道回声测试仪（以下简称回声仪）的校准条件、校准项目和校准方法、校准结果处理及复校时间间隔等内容。
本标准适用于新制造、使用中和修理后的CJ-X型双频道回声仪的校准，其他型号的回声仪主要技术指标达到本标准要求，校准方法可参照本标准执行。
2概述
2.1回声仪是一种利用声波反射原理测量抽油机井油管套管环形空间液面深度的计量器具，也可用做其他相同并液面深度的测量 2.2回声仪由井口连接器、记录仪和充电器三部分组成 2.2.1井口连接器由专用接头，带有排气用的阀门、微音器和微音室及击发机构组成 2.2.2记录仪部分分别由A笔、B笔记录的两个通道及相对应灵敏度调节旋钮组成：A通道为低频通道，B通道为高频通道 2.2.3充电器由电子钟和充电部分构成·充电器属回声仪附件，本标准不做规定
3技术要求
3.1外观 3.1.1回声仪面板应有铭牌、标有名称、准确度等级、型号、编号、制造厂等 3.1.2记录仪面板插座、开关、指示表等应完好、电源符合要求。所使用的电缆、插头无断路、短路现象 3.1.3记录磁电笔转动应灵活·绘出曲线清晰、无断线：A笔和B笔起点应在同一直线上 3.1.4回声仪绝缘电阻大于20M2 3.1.5记录仪电源在直流（12V10%）范围内变化时，记录仪应能达到准确度的要求 3.2井口连接器 3.2.1井口连接器清洁、无油污，阀门安全、转动灵活，各部件无松动，传声孔畅通 3.2.2工作压力为0MPa10MPa，各连接部位无泄漏现象 3.2.3回声仪击发机构-次击发成功率大于90% 3.3零位输出
在记录输人端接上微音器，当没有信号输人且灵敏度旋钮置于最高位时·记录仪八表笔和B表笔应在同一直线上：且A表笔和B表笔不应出现超过幅度为1mm的抖动或漂移
1
SY/T 6814—2010
3.4记录仪准确度 3.4.13 曲线速度误差4小于或等于2%。 3.4.2曲线稳定度误差△2小于或等于0.2% 3.5 液面深度
可测液面深度要求见表1。
表 1 液面深度参考值
套管压力 MPa 0~0.5 > 0.5
允许误差 %FS ±1. 0
m
0~1000,0~1500,0~2000 0~1500,0~2000,0~2500,0~3000
3.6 工作温度
回声仪在-35℃～50℃下能达到准确度的要求。
校准条件 4. 1 环境条件 4.1.1 环境温度（20±5）℃；相对湿度小于或等于80%。 4. 1.2 室内应清洁，无影响校准装置计量性能的震动和电磁干扰 4.2 主要设备
4
标准器和配套设备见表2。
表 2 测量范围
允许误差频率稳定度小于0.05%
回声仪设备名称信号发生器活塞压力计
频率为5Hz，输出幅度（20±1）mV
1MPa~60MPa 0mm~650mm
± 0. 05% ±0.02mm ±0.1% ±1.0% ±1.0% ±0.001s ±2℃
测卡仪数字式万用表兆欧表稳压电源
4 1/2位
0MO/500V~500Mo/500V
OV~20V
秒表恒温箱
-35℃~50℃
注：恒温箱的温度范围应涵盖回声仪的工作环境温度范围：恒温箱内有效高度、宽度和长度应比被校准回声
仪的高度、宽度和长度大0.2m。
2 SY/T6814—2010
5校准项目和校准方法
5.1校准项目
回声仪的校准项目见表3。
表 3
校准项目外观井口连接器零点输出记录仪准确度液面深度工作温度
新制造
使用中
修理后
序 号
1 2 3 X 5 6

十
十

丰
注：表中“车”表示应校准项目，“”表示可选校准项目
5.2校准方法 5.2.1外观 5.2. 1. 1 用目测法检查回声仪外观应符合3.1.1，3.1.2和3.2.1规定的要求 5.2.1.2用兆欧表检查回声仪电源点与回声仪壳体之间的绝缘电阻，应符合3.1.4规定的要求 5.2.1.3将电源电压从客页定值升高10%，然后再降至比额定值低10%，应符合3.1.5规定的要求， 5.2.2井口连接器 5.2.2.1将专用接头一端封死，将井门连接器与活塞压力计连接，缓慢加压至10MPa，稳压30min 后：检查各连接部位，应符合3.2.2规定的要求。然后缓慢加压至30MPa，稳压3min，各部位应无变形和损坏 5.2.2.2将井口连接器击发机构处于击发状态，连续击发10次，击发机构一次成功率应符合3.2.3 的要求。 5.2.3零点输出
在记录仪输人端接上微音器，接通电源，分别将两通道的灵敏度开关从“0)”挡开始，逐渐递增至最大挡，观察记录曲线，应符合3.3的要求 5.2.4记录仪准确度
将记录仪的灵敏度旋钮调置量程1/3处位置：连接信号发生器在输人端输入频率为5Hz、幅度为（20±1）mV的方波信号：输出记录曲线应符合如下要求：
高频通道的曲线在幅度稳定后波形峰值高度不小于22mm；
a)
b）低频通道曲线的峰值高度不小于10mm。 记录曲线10s。重复测量两次，打印出曲线，取平均值计算，误差应符合3.4要求。
5.2.4.1按公式（1）计算出曲线误差：
3
SY/T 6814—2010
L X100%
A-
(1)
Li
式中：，一曲线误差，用百分数表示： L一10s标准曲线长度（标准速度：快挡100mm/s：慢挡10mm/s），单位为毫米（mm）： L一10s实际曲线长度：单位为毫米（mm）。
5.2.4.2曲线稳定度误差：从第10个周期以后的某一个波形开始，用测卡仪测出5个周期的曲线长度：隔10个周期后再测出5个周期的曲线长度，用公式（2）计算出曲线稳定度误差。
L, - La
4=L1372100%
(2)
式中：，曲线稳定度误差，用百分数表示： L前5个周期的曲线长度，单位为毫米（mm）： L 后5个周期的曲线长度，单位为毫米（mm）
5.2.5液面深度
选套管压力符合3.5规定的一口标准并，井内干净无异物，进行液面测试：录取三条测试曲线
曲线上的井口波、接箍波、音标波、液面波辨认清晰可测液面深度应合表1的规定
5.2.6工作温度
回声仪分别放入高温（50±2）℃或低温（-35±2）℃环境中2h，按5.2.4的要求校准，回声仪性能应符合3.6的要求。
6校准结果处理
经过校准的回声仪，填写校准记录，记录格式参见附录A，给出校准结果，发给校准证书，校准证书背面格式参见附录B
7复校时间间隔
回声仪复校时间间隔可根据实际使用情况自行确定，建议复校时间间隔不超过6个月。
X SY/T 6814-2010
附录A （资料性附录）
双频道回声测试仪校准记录格式双频道回声测试仪校准记录仪器编号：
校准日期：温度：
送校单位：生产厂家：
混度：
型号规格： La.mm
%
℃
4r.%
L.mm
曲线误差
L-L mm
(LL)2
42 %
Le, mm
Lmm
mm
曲线稳定度误差
零点输出检查
外观检查
绝缘电阻检查
液面深度试验
1.作温度试验
击发成功率
%
并I连接器检查
备注校准人：
审核人：
5
