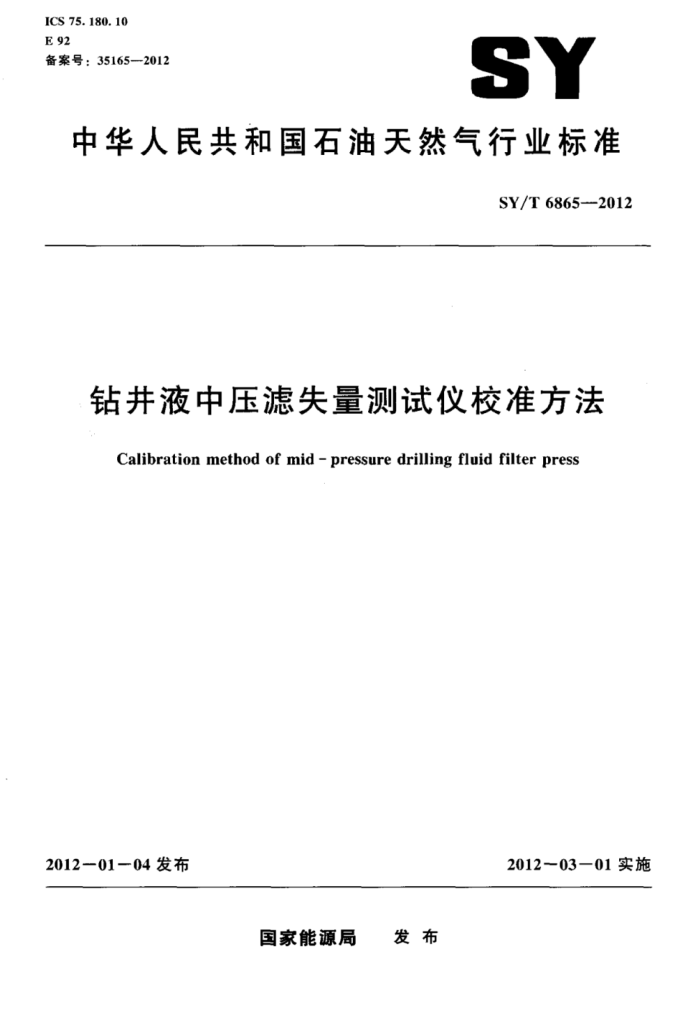

ICS 75.180.10 E92 备案号：35165-2012
SY
中华人民共和国石油天然气行业标准
SY/T6865--2012
钻井液中压滤失量测试仪校准方法
Calibration method of mid - pressure drilling fluid filter press
2012一01-04发布
2012-03一01实施
国家能源局 发布 SY/T6865—2012
目 次
前言
1
范围概述
1
3 技术要求
校准条件 5 校准项目和校准方法 6 校推结果和处理
复校时间间隔附录A（资料性附录） 校准用标准钻井液配制方法附录B（资料性附录） 校准记录格式附录C（资料性附录） 校准证书格式
7 SY/T6865—2012
前言
本标准按照GB/T1.1一20H9《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由油气计量及分析方法专业标准化技术委员会提出并归口。 本标准起草单位：中国石油化工集团公司江苏石油勘探局钻井处，中国石油大学（华东）石油工
程学院、青岛奥思特石油科技有限公司、中国石油化工集团公司中原油田分公司技术监测中心。
本标推主要起草人：顾克江郝名富、朱林、龚厚平，徐加放、宗群，张守宗，牟研霞。
Ⅱ SY/T6865-2012
钻井液中压滤失量测试仪校准方法
1范围
本标准规定了钻井液中压滤失量测试仪的技术要求、计量特性、校准条件、校准项目和校准方法、校准结果处理和复校时间间隔。
本标准适用于新制造使用中和修理后的工作压力为0.69MPa单联或多联的钻井液中压滤失量测试仪的校准。
2概述
钻井液中压滤失量测试仪是石油钻井工程中用于对钻井液滤失量测试的常规分析仪器。本标准适用于工作压力为0.69MPa的钻井液中压滤失量测试仪。钻井液中压滤失量测试仪主要由减压阀、压力表、气源压力管汇，钻井液杯，钻井液杯盖和挂架等组成，如图1所示。试验时取一定量的钻井液，装人钻井液杯中，上紧杯盖，接通气源，将压力调至0.69MPa，打开放气阀，气源接人杯中，记下滤失时间，滤失30min。试验结束后，读取量筒简中滤失量，打开钻井液杯，测量泥饼厚度。
7
1减压阀：2-气源压力管汇：3一底座：4—钻井液杯：5-量简：6·放气阀体
图1钻井液中压滤失量测试仪结构示意图 SY/T 6865—2012
3 技术要求
3.1外观 3.1.1 仪器表面漆层和镀层应均勾、牢固、光滑，不得有气泡、裂纹、脱落。 3.1.2仪器应有制造厂家名称、工作压力、出厂编号和出厂日期。 3.1.3 仪器应无影响计量性能的外观缺陷。 3.2滤失面直径
滤失面直径为76.2mm0.19mm 3.3密封性
耐压值为1.0MPa±0.02MPa，稳压时间45min0.5min。 3.4滤失量误差
滤失量误差为1△|≤1.0mL。
4校准条件
4.1环境条件 4.1.1环境温度：20℃±5℃。 4.1.2相对湿度：60%~80% 4.2材料及设备 4.2.1 气源：氮气或二氧化碳气体。不应用氧气。 4.2.2 慢速定性滤纸：987钻井液专用滤纸（#90）。 4.2.3 高速搅拌机：6000r/min13000r/min。 4.2.4 低速搅拌机：1000r/min5000r/min。 4.2.5 量杯：500ml 4.2.6 标准钻井液1000mL，其配制参见附录A。 4.3标准器具及配套设备 4.3.1 游标卡尺：0mm~125mm，分度值为0.02mm。 4.3.2秒表：分度值为0.015 4.3.3精密压力表：0MPa~1.6MPa，0.4级。 4.3.4量简：25ml*分度值为0.5mL
5 校准项目和校准方法
5.1校准项目
钻井液中压滤失量测试仪校准项目见表1。
2 SY/T6865—2012
表1钻井液中压滤失量测试仪校准项目校准项目
序号 7 2 3 ? 注：“”表示应校推项目，*"表示可不校准项目。
新制造 ×
使用中
修理后
外观滤失面直径密封性滤失量误差



5.2校准方法 5.2.1外观 5.2.1.1 对使用中和修理后的钻井液中压滤失量测试仪校准前应接洗干净。 5.2.1.2对新制造的钻井液中压滤失量测试仪进行外观检查，应符合3.1的规定。 5.2.1.3对使用中和修理后的钻井液中压滤失量测试仪进行外观检查，应符合3.1.1的规定。 5.2.2滤失面直径
用分度值为.02mm游标卡尺对钻井液杯内径米字线四个不同方向进行测量，测量结果应符合 3.2的规定。 5.2.3密封性 5.2.3.1 耐压值
仪器通过管汇连接气源，打开气阀，调整中压失水仪减压阀，使压力指示为1.00MPa稳压 45min其间，观察压力波动情况，计时终止时，记录压力表指示值，结果应符合3.3的规定。 5.2.3.2 稳压时间
压力指示升至1.00MPa时，启动电子计时秒表，行至45min时终止。 5.2.4滤失误差 5.2.4.1钻井液中压滤失量测试仪与气源接通，将压力调至0.69MPa。 5.2.4.2取下钻井液杯盖，向杯内注人水基钻井液，离密封圈约2mm，放上滤纸，拧紧杯盖，固定在钻井液滤失量测试仪上：下面放上量筒。 5.2.4.3打开放气阀，气源进人钻井液杯中，当第一滴水出现后按下秒表（计时器），记下滤失时间，滤失30min，记录量简中的滤失水量。 5.2.4.4放出杯中气体，取下钻井液杯，卸下杯盖，进行清洗并使之干燥。 5.2.4.5在相同条件下，按5.2.4.1~5.2.4.4的要求，单联仪器连续做三次或三次以上测试，多联仪器可做一次，按公式（1》计算滤失量误差，其结果应符合3.4的规定。
4=I.-#1
(1)
式中： A第i次的测量值，i=1，2，3，单位为毫升（mL） A均三次测量的平均值，单位为毫升（mL）。
6 SY/T6865-2012
6 校准结果和处理
6.1 钻井液中压滤失量测试仪校准结果填人《钻井液中压滤失量测试仪校准记录》，格式参见附录B。 6.2 2钻井液中压滤失量测试仪经校准后，出具《校准证书》，格式参见附录C。
复校时间间隔
7
钻井液中压滤失量测试仪的复校时间间隔建议最长不超过12个月。 SY/T 6865--2012
附录A 【资料性附录】
校准用标准钻井液配制方法
A-1在1000mL蒸馏水中，加人64g一级标准膨润土和3.8g纯碱，先水化碱后，再边搅拌边把膨润土加人其中。 A.2先用低速搅拌10min后，用玻璃棒刮下黏附在器具壁上的膨润土，再用高速搅拌2min，使其搅拌均匀，在室内常温下放置16h以上。 A.3使用时高速搅拌5min静止2min后，立即校准使用
5
