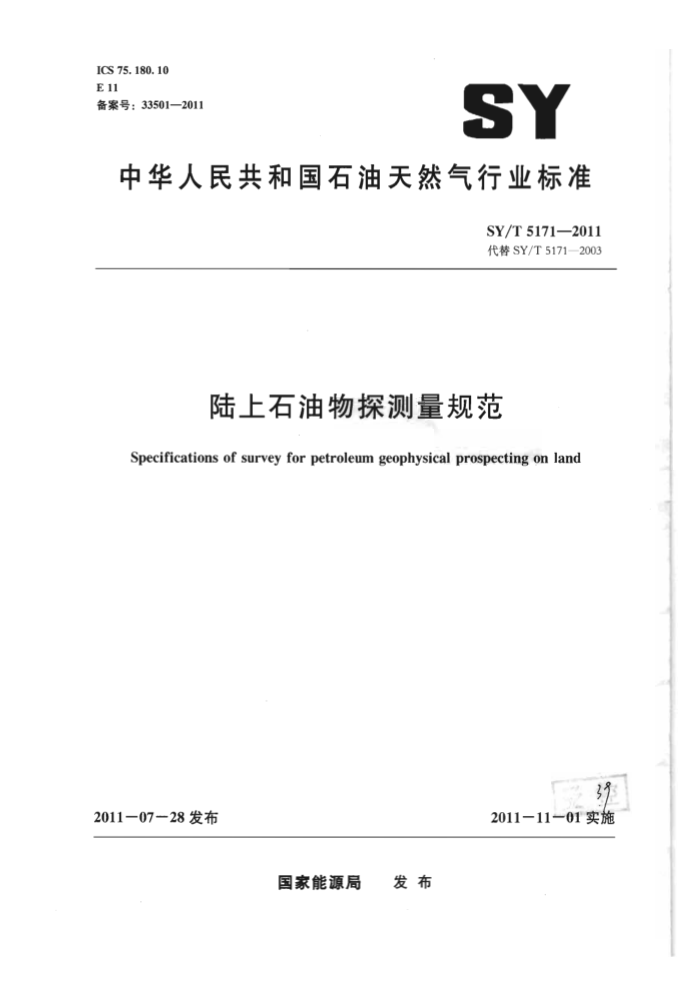

ICS 75. 180. 10 E 11 备案号：33501—2011
SY
中华人民共和国石油天然气行业标准
SY/T 5171—2011 代替 SY/T 5171—2003
陆上石油物探测量规范
Specifications of survey for petroleum geophysical prospecting on land
2011一07一28 发布
2011一11－01实施
国家能源局 发布 SY/T 5171—2011
目 次
前言 范围规范性引用文件
7
2
3 术语和定义
总则 踏勘与设计控制测量
4
5
施工测量· 8 资料整理成果验收
13
19
21
9
附录A（规范性附录） 常用坐标系统的说明附录B（规范性附录）常用测量仪器的检验· 附录C（资料性附录）石油物探控制测量点之记· 附录D（资料性附录）石油物探控制测量观测记录表附录E（资料性附录）石油物探测线合格报告单附录F（资料性附录）石油物探测量原始数据格式附录G（资料性附录）石油物探测量成果数据格式附录H（资料性附录）石油物探测量质量统计格式附录I（资料性附录） 石油物探测量电子图件绘制格式
23
26 31 32 33 34 42 48 SY/T 5171—2011
前言
本标准按照GB/T 1.1一2009给出的规则起草。 本标准代替SY/T5171—2003《石油物探测量规范》。与SY/T5171—2003相比，除编辑性修改
外，主要技术变化如下：
将标准名称变更为《陆上石油物探测量规范》，修改了标准的适用范围（见第1章，2003年版的第1章)；在“总则”--章，修改了关于坐标系统、高程基准、起算数据、物理点精度和测量软件鉴定等方面的规定（见4.2，4.3，4.4，4.5，4.7，4.8，4.9和4.11；2003年版的4.2，4.3， 4. 4，4.6，4.12 和4.15);
一删除了关于测线方位、物理点编号和非地震物探测线布设等方面的内容（见-2003年版的
4.8，4.9和4.14); -将关于物理点实测和内插、物理点成果提交等方面的内容移到施工测量一章（见7.1，2003 年版的4.10和4.13)；一将“准备工作”一章更名为“踏勘与设计”，将关于测量仪器检定方面的内容移人总则中（见4.10，2003年版的5.4); 在“控制测量”一章，增加“控制测量一般原则”一条，明确了控制测量的布设形式和分级体系等（见6.1)；将“GPS控制网”一条更名为“卫星定位控制测量”，并对各项技术要求重新进行了规定（见6.2，2003年版的6.1); 修改了“导线控制测量”一条的各项技术要求，明确了导线控制测量的等级，实现了导线控制测量和卫星定位控制测量等级体系的统-一性（见6.3，2003年版的6.2)；将“物理点布设”-一章更名为“施工测量”，调整了本章的结构体系和内容顺序（见7.1， 7.2，7.3和7.4；2003年版的7.1，7.2，7.3，7.4，7.5和7.6)；增加了“一般规定”一条，规定了关于施工测量（物理点布设）的基本方法和基本技术要求 (见7. 1); 增加了“施工控制测量”一条，重新规定了关于参考站发展和施工导线布设等方面的技术要求（见7.2，2003年版的7.6和7.2)；修改了关于GNSS动态差分法施工测量和全站仪极坐标法施工测量方面的基本方法和基本技术要求（见7.3和7.4，2003年版的7.6和7.3）；增加了关于广域差分系统、连续运行参考系统、信标差分系统等新技术用于物探施工测量的基本规定（见7.5)；修改了资料整理一章中关于电子资料整理和硬拷贝资料（纸质资料）整理的有关内容，并将 “硬拷贝资料”更名为“纸质资料”，删减了打印资料的种类（见8.2和8.3，2003年版的 8. 1 和 8. 2); 将“资料验收”一章更名为“成果验收”，将“检查项目”一条更名为“验收项目”，修改了成果质量评定的标准（见9.1和9.2，2003年版的9.1和9.2）；将附录“大地坐标系有关说明”更名为“常用坐标系统的说明”，并增加了PZ－90大地坐标系和2000 国家大地坐标系的定义及地球椭球基本参数的说明（见附录A)；将附录“测量仪器检验与维护”更名为“常用测量仪器的检验”，并重新规定了全站仪和
-
1 SY/T 5171—2011
GNSS接收机检验的方法和技术要求（见附录B，2003版的附录F)；将附录“GPS点之记格式”、“GPS外业观测记录格式”和“测线合格通知书格式”分别更名为“石油物探控制测量点之记”、“石油物探控制测量观测记录表”和“石油物探测线合格报告单”，并修改了部分格式和内容（见附录 C、附录 D和附录 E，2003年版的附录 D、附录 E 和附录 B); 删除附录“测量施工设计”、“GPS控制测量报告”和“测量施工总结”，将相关内容移人正文中（见 5.3，6.4和8.4，2003 年版的附录C、附录G和附录 H）；增加附录“石油物探测量原始数据格式”和“石油物探测量电子图件绘制格式”，分别规定了石油物探测量原始数据交换格式和电子图件分层及命名规则（见附录F和附录I）；将附录“物探测量成果存盘数据格式”和“物探测量成果整理格式”分别更名为“石油物探测量成果数据格式”和“石油物探测量质量统计格式”，并修改了部分格式和内容（见附录 G和附录 H，2003 年版的附录 I和附录J)。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由石油物探专业标准化委员会提出并归口。 本标准起草单位：中国石油集团东方地球物理勘探有限责任公司装备事业部、中国石油集团川庆
钻探工程公司地球物理勘探公司、中国石油集团大庆钻探工程公司地球物理勘探一公司、中国石油化工集团胜利石油管理局地球物理勘探公司。
本标准主要起草人：李秀山、易昌华、孙绍斌、王艳梅、张彦军、曹凤海、孙旭民、闫建强、杨柳、张秀胜、杜清怀、于久申。
本标准代替了 SY/T 5171--2003。 SY/T5171—2003的历次版本发布情况为：
-SY/T 5171—1993，SY/T 5171—1999; -SY/T 5775—1995,SY/T 5775--2002; -SY/T 5828—1993,SY/T 5828—1999; -SY/T 5927—1994， SY/T 5927—2000; -SY/T 5931--1994，SY/T 5931—2000; -SY/T 5932—1994; -SY/T 6248—1996; SY/T 6291—1997。
Ⅲ
SY/T 5171—2011
陆上石油物探测量规范
1 范围
本标准规定了陆上石油物探测量中控制测量、施工测量和资料整理等各工序的作业方法、精度指标和技术要求，
本标准适用于石油天然气行业陆上地球物理勘探工程的测量作业，水陆交互带地球物理勘探工程的测量作业可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 12898 国家三、四等水准测量规范 GB/T 17942　国家三角测量规范 GB/T18314全球定位系统（GPS）测量规范 SY/T5314陆上石油地震勘探资料采集技术规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
物探 geophysical prospecting 地球物理勘探的简称。指用物理学原理和方法对地球进行勘探以寻找地下矿藏的理论、技术、方
法及其相应的工作，包括重力、磁法、电法、地震等勘探方法。 3. 2
物理点 geophysical point 地球物理勘探作业中所布置的各种观测点的统称。包括重力勘探、磁法勘探、电法勘探中的各种
测点、采样点，以及地震勘探中的激发点、接收点等。 3.3
测线 (束、网) surveys line (swath, grid) 地球物理勘探作业中按一定规则所布置的一系列相关物理点，成线状排列的称为测线，成束
（网）状排列的称为测线束（网）。 3. 4
石油物探测量 surveys in petroleum geophysical prospecting 在石油地球物理勘探作业中所进行的各种测量工作的统称。
3.5
国际地球参考框架 International terrestrial reference frame (ITRF) 由国际地球自转服务局推荐的以国际参考子午面和国际参考极为定向标准，以IERS天文常数为
1 SY/T 5171--2011 基础所定义的一种地球参考系和地心（地球）坐标系。 3.6
2000 国家大地坐标系 China geodetic c00rdinate system 2000 (CGCS2000) 又称中国2000大地坐标系。经国务院批准并由国家测绘局公告（2008年第2号）公布，自2008
年7月1日启用的大地坐标系。其详细说明见附录A。 3.7
中国 2000 似大地水准面China quasi-geoid 2000 （CQG2000) 由国家测绘局公告（2001年第1号）公布，自2001年2月23日启用的似大地水准面模型。其
参考椭球采用GRS80，范围覆盖中国大陆及其海岸线以外400km的区域和南海诸岛及其周围海域，精度达到分米级。 3.8
全球导航卫星系统global navigation satellite System (GNSS) 可为全球（包括地球表面和近地空间）任何地点的拥有特定装备的用户提供连续导航定位服务的
一个或多个导航卫星系统及其增强系统。目前主要包括已经建成的美国的 GPS、俄罗斯的 GLO- NASS，以及正在建设中的中国的北斗（Compass)、欧盟的 Galileo 等导航卫星系统。 3.9
动态差分定位技术kinematic differential positioning 基于参考站和流动站采集的伪距差分观测值或载波相位差分观测值进行GNSS动态定位的技术
需利用后处理软件解算出流动站位置的，称为后处理动态差分定位（post一processing kinematic，简称PPK）。需借助数据链实时传送数据并实时解算出流动站位置的，称为实时动态差分定位；其中，利用伪距差分观测值解算出流动站位置的，称为实时伪距差分定位（real－time differential，简称 RTD）；利用载波相位差分观测值解算出流动站位置的，称为实时载波相位差分定位（real一time ki- nematic，简称 RTK)。 3.10
精密单点定位技术precise point positioning(PPP) 基于某种方式获得的GNSS卫星精密星历和精密钟差，对单台GNSS接收机采集的伪距观测值
和载波相位观测值进行非差定位数据处理，以实现静态或动态精密单点定位的方法。 3. 11
连续运行参考系统 continuous operational reference system 由若干个连续运行的GNSS参考站、数据处理中心、数据传输系统、数据发播系统、用户应用
系统等组成的 GNSS卫星导航定位服务系统。可自动地、实时地向用户提供不同类型的 GNSS观测值、各种改正数、状态信息以及其他有关 GNSS 服务项目。 3.12
信标差分全球定位系统radio beacon-differential global position system -种利用航海无线电指向标发播台向用户发播DGPS修正信息以提供高精度导航定位服务的沿
海实时导航定位系统。主要由基准台、发播台、监控台和监控中心组成。
4　总则
4.1石油物探测量的基本任务是：将物探设计的物理点布设到实地并测定其坐标和高程，作为物探资料采集、处理及解释的位置依据。 4.2石油物探测量施工的坐标系统、高程基准，采用现行国家统一的坐标系统、高程基准；所提供物理点的最终成果应采用物探设计所要求的坐标系统、高程基准和投影方式。
SY/T 5171-2011
4.3当石油物探测量施工的坐标系统、高程基准与物探设计所要求的坐标系统、高程基准不一致时，应使用由国家测绘主管部门提供的或根据本标准达成协议的各方均认可的转换参数模型，也可使用建立石油物探测量控制网时求取的转换参数模型。 4.4石油物探测量的坐标起算数据可采用下列成果：
a）2000国家大地控制网点的坐标成果。 b）按照GB/T 18314所布设的GPS控制点的坐标成果。 c） 物探设计所要求的坐标系统下的平面控制网点的坐标成果，
4.5石油物探测量的高程起算数据应采用国家水准点的高程成果，也可采用归化到国家现行高程基准的国家 GPS点或国家三角点的高程成果。 4.6本标准以中误差作为衡量精度的指标，以两倍中误差作为极限误差。 4.7 物理点相对于邻近石油物探平面控制点的平面位置中误差限差要求见表1。 4.8物理点相对于邻近石油物探高程控制点的高程中误差限差要求见表2。
表 1 物理点平面位置中误差限差
单位为米
物理点平面位置中误差限差
物探方法重力勘探磁法勘探电法勘探二维地震勘探三维地震勘探
± 2. 0 ± 10. 0 ± 2. 0 ± 2. 0 ± 1. 0
注：物理点平面位置中误差限差是指以测线（束）为单元统计的物理点平面位置中误差的最大允许值。
表2物理点高程中误差限差
单位为米
物探方法勘探成图比例尺
物理点高程中误差限差
≥1 : 50 000
1 : 100 000 ± 0. 4 ±0. 6 ± 10. 0 ± 15. 0 ± 3. 0 ± 4. 5 ± 2. 0 ± 3. 0 ±1. 0
≤1 : 250 000
± 0.2 ±0.4
平地山地平地山地平地山地平地山地平地山地
± 0. 8 ± 1. 2
重力勘探
磁法勘探
电法勘探
二维地震勘探
三维地震勘探注：物理点高程中误差限差是指以测线（束）为单元统计的物理点高程中误差的最大允许值。
± 1. 5
4.9下列技术指标，按物探技术设计或物探施工设计的要求执行：
a）物理点的实测位置与设计位置的允许差值。
3 SY/T 5171—2011
b）相邻物理点间的实际距离与理论距离的允许差值。 c）物探技术设计或物探施工设计中与测量有关的技术指标及其他要求。
4.10用于施工的测量仪器应具备由国家授权的检定机构出具的有效合格证书。在施工期间有效合格证书到期的，经根据本标准达成协议的各方认可后，可通过自行核查、比对等方式进行检验，在确认合格后可继续使用不超过3个月。常用测量仪器的检验项目及指标见附录B。 4.11用于施工的测量数据处理软件应经根据本标准达成协议的各方认可，并具备合法的使用许可权限；使用自行开发的测量数据处理软件时，还需提供相关的测试或鉴定资料。 4.12在满足本标准精度要求的前提下，可采用本标准未列人的新技术、新方法，但应在测量施工设计中提供与现有成熟技术对比的试验或鉴定资料
5踏勘与设计 5.1资料收集
资料收集的主要内容包括： a）收集物探采集合同、技术设计或施工设计，以及勘探部署图件、测线设计参数等。 b）收集工区及周围的控制点、地形图、遥感数据、坐标转换参数、高程异常模型等资料。
会同相关人员收集与工区有关的行政、交通、水文、气象、地质灾害、地下管线，以及工区已完成的物探成果等资料。
5.2现场踏勘
现场踏勘的主要内容包括： a) 勘验工区内控制点的实地位置及标志的稳定性和可靠性。
探察可能对物探测量施工作业有影响的各种信号干扰源。
b） c） 会同相关人员踏勘工区的地形、地物、人文、交通、水文、气象等实际情况
d）会同相关人员踏勘测线的实地位置，编写踏勘报告，拟定物探测量施工方案和计划。 5.3　施工设计 5.3.1每个物探施工项目应进行相应的测量施工设计。 5.3.2测量施工设计应包括以下内容：
a）概述：
1）：任务来源； 2）工区概况； 3）物探测线分布情况及工作量。
b） 技术依据：
1）依据的测量标准； 2）依据的物探采集技术文件。 物探对测量的技术要求： 1）测量成果的坐标系统、高程基准、投影方式； 2）物探技术设计或物探施工设计中的其他要求。
d)） 测量施工方案及技术要求：
1）现有资料分析及利用； 2） 控制测量方案及技术要求； 3）施工测量方案及技术要求；
4
