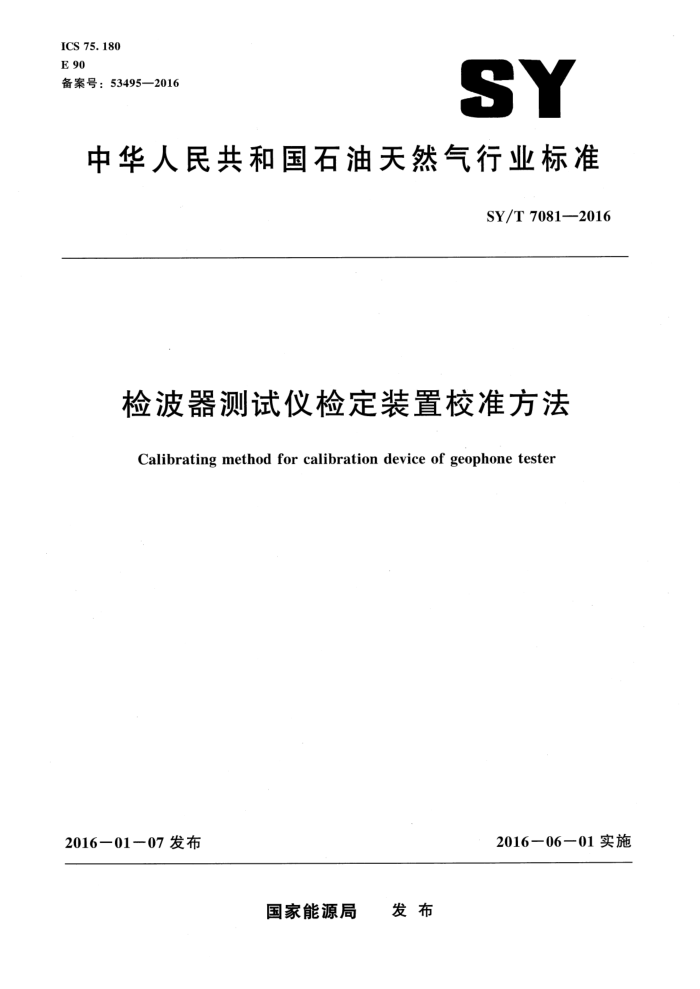

ICS 75. 180 E 90 备案号：53495—2016
SY
中华人民共和国石油天然气行业标准
SY/T 7081-2016
检波器测试仪检定装置校准方法
Calibrating method for calibration device of geophone tester
2016－06—01实施
2016一01一07 发布
国家能源局 发布 SY/T 7081—2016
目 次
前言
范围规范性引用文件检定装置技术要求校准条件校准项目和校准方法校准结果的处理和复校时间间隔
2
3
5
6
附录A（资料性附录) 检波器测试仪检定装置校准数据记录格式 SY/T 7081-2016
前言
本标准按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草，
本标准由石油工业标准化技术委员会石油专用计量器具校准规范直属工作组提出并归口。 本标准起草单位：石油工业仪器仪表质量监督检验中心。 本标准参加起草单位：中国石油集团公司东方地球物理勘探有限责任公司、西安石油大学。 本标准主要起草人：石金成、邢亚敏、李跃波、李国栋、王东旭、王庆禹、韩文刚、李来俊。
Ⅱ SY/T 7081—2016
检波器测试仪检定装置校准方法
范围
1
本标准规定了检波器测试仪检定装置的校准条件、校准项目及校准方法。 本标准适用于新制造、使用中和修理后检波器测试仪检定装置（以下简称“检定装置”）的校准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。
JJG 166—1993 直流电阻器 JJG 251—1997 失真度测量仪检定规程 JJG 315—1983 直流数字电压表试行检定规程 JJG 603—-2006 频率表检定规程 JJG（航天）34一1999交流数字电压表检定规程 SY/T 6741 1石油专用计量器具校准方法编写规则
3检定装置技术要求
3.1外观
检定装置外观要求应包括：
外壳表面应无凹痕、划伤、裂缝或变形；操作开关灵活可靠，紧固件无松动；面板字迹清晰，色泽均匀; 铭牌应该有清晰的装置名称、型号、制造厂家等内容。
3.2功能
检定装置功能要求应包括：
菜单显示功能；采集参数设置、修改功能； -计算功能；数据存储、打印功能；信号输出、输入功能；波形显示的放大/缩小、左右移动功能。
3.3性能指标
检定装置的性能指标要求见表 1。 SY/T 7081—2016
表1 检波器测试仪检定装置性能指标
序号 1 2 3
校准项目直流电压交流电压频率电阻
量程范围 -5V~5V 0V~5V 1Hz～150Hz 202～10k2 2M2～100M2 0. 005% ~ 1%
最大允许误差 ± 0. 1%
± 0. 1% ± 0. 03% ± 0. 1% ±1%
4
失真度
±1%示值±0.01%
5
校准条件
X
4. 1 环境
检定装置校准环境要求，
温度（20±2.5)℃; 相对湿度小于80%; 无强振动、强电磁场干扰
4. 2 2设备 4. 2.1 主要校准设备包括：
多功能校准源; 数字多用表; 标准信号发生器； -失真度仪检定装置。
4.2.2　主要校准设备技术指标见表2。
表2主要校准设备技术指标
序号 1 2 3 4
设备名称多功能校准源数字多用表标准信号发生器失真度仪检定装置
校准项目电压电阻频率失真度
量程范围 DC: 0. 1V~1000V AC: 2. 2mV~1000V
最大允许误差 DC: ±3×10-4V AC: ±3×10-4V
0.12～1G 0. 01Hz～1MHz 0. 003% ~ 100%
±3×10*4 ±1×10-4
±0.3%示值±0.001%
5校准项目和校准方法
5.1校准项目
新制造、使用中、修理后的检定装置校准项目相同，包括外观、功能、直流电压、交流电压、频率、电阻、失真度。 2 SY/T 7081—2016
5.2　校准方法 5. 2. 1 外观检查
目测检查检定装置外观，其结果应符合3.1的要求。 5.2.21 功能检查
检查检定装置的各项功能，其结果应符合3.2的要求。 5.2.3直流电压 5. 2. 3. 1 操作多功能校准源，使其按表3的规定，输出直流电压作为标准值。
表3校准电压值直流电压
交流电压（f=100Hz)
电压量程
V
V 0. 05 0. 1 0. 25 0. 6 0. 1 0. 5 0. 8 1. 0 0.5 1. 0 2. 5 5. 0
V
- (). (05 0.1 - 0. 25 - 0. 6 - 0. 1 - 0. 5 ().8 1. () (). 5 - 1. 0 - 2. 5 5. 0
0.05 (). 1 0. 25 (0). 6 (). 1 0.5 (0.8 1. ) (). 5 1. () 2. 5 5. ()
0. 625
1
5
5.2.3.2按JJG315一1983中7.1规定的方法进行测量，检定装置对每个电压值重复测量3次，计算测量平均值，作为直流电压的测量值 5.2.3.3按公式（1）计算检定装置直流电压的测量误差，其结果应满足3.3的要求。
U-U.
(1)
× 100%
..............
....
Y_=
Urs
式中: 一一检定装置电压测量的相对误差，以百分数表示； U一一检定装置电压测量的平均值，单位为伏（V); U.- -多功能校准源输出的电压值，单位为伏（V); Urs— -检定装置满量程电压值，单位为伏（V）。
5.2.4　交流电压 5. 2. 4.1 操作多功能校准源，使其按表3规定的输出交流电压作为标准值。
3 SY/T 7081—2016
5.2.4.2按JJG（航天）34—1999中5.2.3.3规定的方法进行测量，检定装置对每个电压值重复测量3次，计算测量平均值，作为交流电压的测量值。 5.2.4.3按公式（1）计算交流电压的测量误差，其结果应满足3.3的要求。 5.2. 5电阻 5.2.5.1操作检定装置，使其分别输出2002，5102，1k2，2k2，5.1k，5M2，10Mα，20M2, 51MQ 电阻作为被测值。 5.2.5.2操作数字多用表，按 JJG 166-—1993中第 27章规定的方法进行电阻测量，所得测量结果为标准值。 5.2.5.3按公式（2）计算电阻的测量误差，其结果应满足3.3的要求。
=RR ×100%
(2)
R(
式中: Y2 - Rx -检定装置输出的电阻值，单位为欧姆（)； R.- -数字多用表的电阻测量值，单位为欧姆（Q）。
检定装置电阻的相对误差，以百分数表示；
-
5.2.6频率 5.2.6.1操作标准信号发生器，使其分别输出频率为10Hz，20Hz，40Hz，60Hz，80Hz，100Hz， 120Hz，幅度为.1V的正弦信号，作为标准值。 5.2.6.2按JJG603-2006中6.3.3规定的方法，操作检定装置对标准信号发生器输出的每个频率信号重复测量3次，计算测量平均值，作为频率的测量值。 5.2.6.3按公式（3）计算频率测量误差，其结果应满足3.3的要求。
f- fo fo
× 100%
(3)
Y3
式中: 3—检定装置频率测量的相对误差，以百分数表示；一一检定装置频率测量的平均值，单位为赫兹（Hz); fo- 一 -标准信号发生器输出信号的频率值，单位为赫兹（Hz）。
5.2.7　失真度 5.2.7.1操作失真度仪检定装置，设置测试频率，使其分别输出相应频率的标准失真度信号： 0.01%，0.03%，0.1%，0.3%，1.0%作为标准值。 5.2.7.2按 JJG251一1997中第23章规定的方法，操作检定装置对失真度仪检定装置输出的每个标准失真度信号重复测量3次，计算测量平均值，作为失真度的测量值。 5.2.7.3按公式（4）计算失真度测量误差，其结果应满足3.3的要求。
=D-D.
(4)
式中: 检定装置失真度的测量误差；以百分数表示; D- 一检定装置失真度测量的平均值，以百分数表示；
4 SY/T 7081-2016
D一一失真度仪检定装置输出标准失真度信号值，以百分数表示。
校准结果的处理和复校时间间隔
6
6.1 校准结果
检定装置的校准结果以证书/报告的形式给出，证书/报告的内容和格式应符合SY/T6741的要求。校准数据记录格式参见附录 A。 6. 2 复校时间间隔
复校时间间隔建议不超过12个月。
