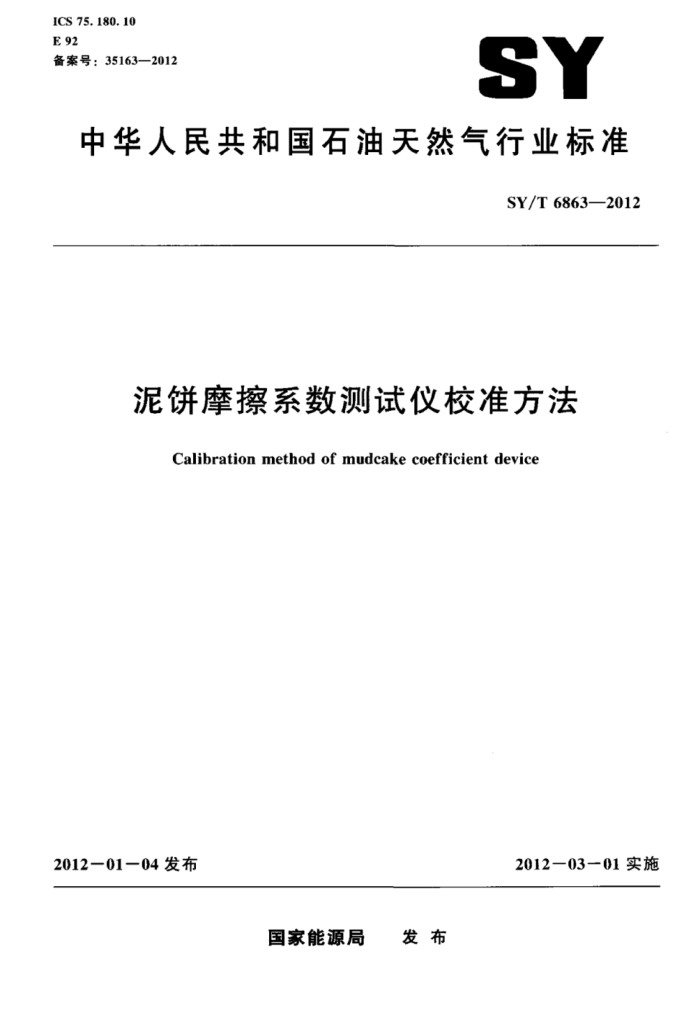

ICS 75.180.10 E 92 备案号：35163—2012
SY
中华人民共和国石油天然气行业标准
SY/T68632012
泥饼摩擦系数测试仪校准方法
Calibration method of mudcake coefficient device
2012一01一04发布
2012一03一01实施
国家能源局 发布 SY/T6863—2012
目 次
前言范围
LI
1 2 概述 3 技术要求 4 校准条件 5 校准项目和校准方法 C
校准结果复校时间间隔
7
附录A（资料性附录） 校准记录格式附录B（资料性附录） 校准证书格式 SY/T 6863—2012
前言
本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构与编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由油气计量及分析方法专业标准化技术委员会提出并归口。 本标准起草单位：中国石油化工集团公司江苏石油勘探局钻井处、青岛奥思特石油科技有限
公司。
本标准主要起草人：顾克江。郝名富、朱林、宗群
IE SY/T6863-2012
泥饼摩擦系数测试仪校准方法
1范围
本标准规定了泥饼摩擦系数测试仪的技术要求、计量特性、校准条件、校准项目和校准方法、校结果处理和复校时间间隔
本标准适用于新制造，使用中和修理后泥饼摩擦系数测试仪的校准。
2概述
2.1基本结构
泥饼摩擦系数测试仪是用于测量钻井液泥饼摩系数的专用测试仪器，泥饼度擦系数测试仪主要
由外壳、工作翻板、LED角度显示器、传动机构及微电机等组成。其结构如图1所示。
2.
豆
10 11
13 14
卫
12
9
TeT

85888888882
8888888888898588888
CL
D
1
UT
O
1—电器控制箱：2--清零开关：3—角度显示窗：4—电机开关：5—电机*6—计数盘：7-电源开关 8—被动齿轮：9-主动齿轮：10—滑块：11—T作翻板：12-滑棒：13-水平泡：14—水平调节轮
图1泥饼摩擦系数测试仪结构示意图
2.2工作原理
泥饼摩擦系数测试仪的工作原理是在工作翻板倾斜（滑板表面与水平面的夹角为β）条件下，放在泥饼上的滑块受重力作用，当克服黏滞阻力后开始滑动，如图2所示。根据牛顿运动定律，其摩擦系数由式（1）给出。
f=号
(1)
式中：
一 SY/T68632012
F—一摩擦系数： F—一平行于斜面的重力分量； P一一垂直于斜面的重力分量。 设滑块重量为mg，其分力分别为平行于斜面的作用力F和垂直于斜面的正压力P。由三角形关
系可知之a=二B.而tana的值等于f，而之B为仪器所测，所以tanB就是泥饼的摩擦系数。
图2泥饼摩擦系数测定工作原理示意围
3技术要求
3.1外观 3.1.1 泥饼摩擦系数测试仪的标识应包括产品名称，制造厂名，商标，产品编号，生产日期、型号，测量范围、准确度。 3.1.2仪器的表面应清洁，不应有明显的损伤、划痕，破损和变形等缺陷。 3.1.3工作翻板上下水准泡完好，无被摄。 3.1.4LED角度显示器显示灵敏无滞后现象 3.1.5 线路连接牢靠，固定螺丝无松动现象，外包 3.2基本误差
泥饼摩擦系数测试仪的基本误差见表1
京
表1 测量参数充许误差范围
允差
序号
标准值
项目
新制造 0.48
修理后和使用中
工作翻板翻转速度
1
.12
.48
min/r 工作翻板角度
2
±0.5
± 0. 5 0.10 -.15 0.021 - 0. 022 0. 15 符合
360
(")
直径高长宽高
±.07 ± .1 0.021 .019 ± 0. 1
圆柱滑棒尺寸（直径×高）
$20 × 60
3
mmxmm
长方体滑块尺寸（长×宽×高）
10X10X76
4
mmxmmxmm
滑块，滑棒表面精度
符合
5
0.4
m
2 SY/T 6863—2012
3.3角度累积误差
工作翻板连续翻转2160°后，显示角度充许误差不大于1°
校准条件
4
4.1环境条件 4.1.1 环境温度：20℃±5℃ 4.1.2 相对湿度：60%80%。 4.2电源 4.2.1 电源电压：220V.应在200V~230V之间： 4.2.2 频率：50Hz。 4.3 标准器具
标准器具及其他设备见表2。
表2 校准标准及其他设备
序号 1 2 3 4 5
校准标准及其他设备名称
测量范围 Omin-30min 0mm~25mm 0mm~125mm
测量误差要求
秒表外径千分尺游标卡尺万能量角尺
(.025 0.01mm 0.01mm 0.02° 符合
0360
表面粗糙度比较样块（平磨：外圆磨） 0-1μm0.2um..4μm.0.8jm
校准项目和校准方法
5
5.1校准项目
泥饼摩擦系数测试仪校准项目见表3。
表3校准项目
序号 1 2
使用中
校准项目外观
新制造
修理后

工作翻板翻转连度 T作翻板翻转角度圆柱滑棒尺寸长方体滑块尺寸滑块，滑棒表面粗糙度




4 I 6 7 00
清零误差工作翻板角度累积误差
一
一
注：“"表示应校准项目，“*表示可不校准项目
3 SY/T6863—2012
5.2校准方法 5.2.1外观 5.2.1.1对新制造的泥饼摩擦系数测试仪进行外观检查，应符合3.1的规定。 5.2.1.2对使用中和修理后的泥饼摩擦系数测试仪进行外观检查，不应有影响计量性能的缺陷。 5.2.2工作翻板翻转速度
校准前，调整底部平衡螺丝：使水准泡居中，LED角度显示器预热1min按下清零按钮，LEL 角度显示器数值应显示00。
在校正水平后，启动电机的同时，开启秒表计时。LED显示器显示到360.0°时，关停秒表，此时秒表读数应符合表1的规定。 5.2.3工作翻板翻转角度
用万能量角尺测量工作板处在0的水平位置，然后校准水准泡。开启电机，LED角度显示器开始显示角度数值，在显示值到360.0时，关停电机，观察水准泡，如水准泡不在中央位置，用万能量角尺测量角度误差，角度误差应符合表1的规定。 5.2.4圆柱滑棒直径
用1级外径千分尺和游标卡尺测量圆柱体滑棒外径和长度尺寸，测量值与标称值之差应符合表1 的规定。 5.2.5长方体滑块尺寸
用1级外径千分尺和游标卡尺测量长方体滑块尺寸，其误差应符合表1的规定。 5.2.6滑块和滑棒的表面粗糙度
采用表面粗糙度比较样块与滑块和滑棒表面进行比较，其误差应符合表1的规定。 5.2.7角度累积误差
将工作翻板连续翻转6周，水准泡仍在中心位置时，LED角度显示器应显示2160°±1°；静止 10min，再连续翻转6周：连续三次测量，比较三次测量结果，其误差应在运行范围内。
6校准结果
6.12 泥饼摩擦系数测试仪校准结果填人《泥饼摩擦系数测试仪校准记录》，格式参见附录A。 6.2泥饼摩擦系数测试仪经校准后，出具《校准证书》，格式参见附录B。
7复校时间间隔
泥饼摩擦系数测试仪的复校时间间隔建议最长不超过12个月。
中 SY/T6863—2012
附录A （资料性附录）校准记录格式
泥饼摩擦系数测试仪校准记录格式如下。
泥饼摩擦系数测试仪校准记录
编号
客户名称制造厂家规格型号外观检查
出厂编号环境温度测量范围相对湿度
序号
标准值
允差 ±0.48
实测值
项目
工作翻板翻转速度，min/r
12
1
工作翻板翻转角度圆柱滑棒尺寸（直径×高）
± 0. 5° 直径 0. 10 高
2
360°
$20× 60
3
mm×mm
(0. 15 0.021 0.022 0. 15
长宽高
长方体滑块尺寸（长×宽×高）
10 X10 X76
X
mmxmmxmm
滑块、滑棒表面粗糙度，um 工作翻板翻转角度累积误差
符合 ±1°
5 6 校准
0. 4 2160
结论
校准
复核
年
月 日
5
