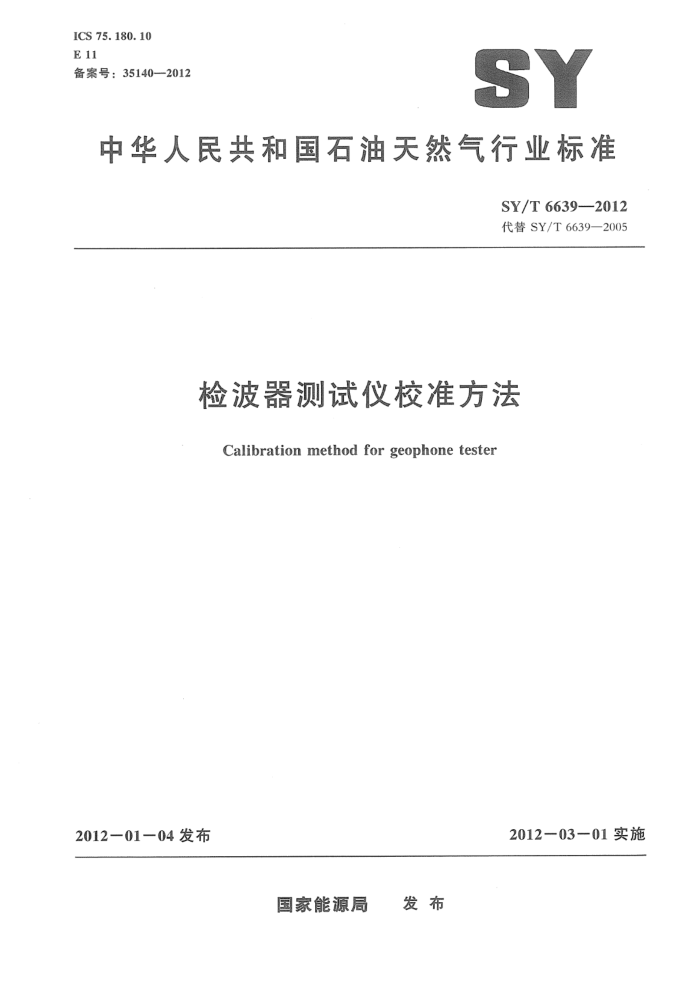

ICS 75.180.10 E11 备案号：35140—2012
SY
中华人民共和国石油天然气行业标准
SY/T 6639---2012 代替SY/T6639—2005
检波器测试仪校准方法
Calibration method for geophone tester
2012-03-01实施
2012-01-04发布
国家能源局 发布 SY/T 6639—2012
目 次
前言 1 范围 2 技术要求 3 校准条件 4 校准项目和校准方法
1
校准结果 6 复校时间间隔附录A（资料性附录） 测试仪校准记录表
5 SY/T 6639—2012
前言
本标准按照GB/T1.1--2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T6639-2005《检波器测试仪校准方法》。与SY/T6639--2005相比，除编辑性修改外，主要内容变化如下：
增加了对检波器测试仪精度等级的要求（见2.2）修改了按照检波器自然频率分类的方法（见2.2，2005年版的2.2）；修改了校准参数中的直流电阻、绝缘电阻、阻尼系数、自然频率、失真度、灵敏度等的测量范围（见2.2，2005年版的2.2）修改了绝缘电阻的测试要求（见2.2，2005年版的2.2）；删除了振动激励式测试仪的校准（见2005年版的4.2.7.2和4.2.8.2）；删除了使用标准检波器校准的方法（见2005年版的3.3）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由油气计量及分析方法专业标准化技术委员会提出并归口。 本标准起草单位：中国石油集团东方地球物理勘探有限责任公司、西安石油大学、物探监理公
司、丰汇巨人公司。
本标准起草人：王庆禹、王东旭、李国栋、吴敏、巩庆钢、陈涵实、慕艳、吕军锋、潘贵云、李贻清、赵振奇、周应华。
本标准代替了SY/T6639-2005。 SY/T6639-2005的历次版本发布情况为： JJG（石油）21—1992，JJG（石油）21-1996。
II SY/T 6639-2012
检波器测试仪校准方法
1范围
本标准规定了用于测试动圈式地震检波器的电激励式检波器测试仪（以下简称测试仪）校准方法。
本标准适用于新制造、使用中和修理后的测试仪的校准。
2技术要求
2.1外观 2.1.1 测试仪应标明仪器名称、型号、制造厂名、制造编号、制造年月。 2.1.2 测试仪外观应保持清洁完整。各紧固件无松动。 2.1.3测试仪开关、插座、显示屏应完好，功能正常。 2.1.4 测试仪应无影响计量特性的其他缺陷。 2.2 技术指标
测试仪按其频率测量范围分为I类、Ⅱ类、Ⅲ类和IV类，按其允许误差分为A级和B级，测试仪技术指标见表1。
表1 测试仪技术指标
允许误差
项目直流电阻，n 阻尼系数
测量范围分类
测量范围
A级 ±0.8% ± 0.8%
B级 ±1% ±1%
200~5100 0.2~0.75 8~14 8~28 8~60 1~～100 10~400
I类 Ⅱ类 Ⅲ类 IV类
自然频率，Hz
± 0.8%
±1%
± 0.8% ≤0.02% ± 5%
±1% ≤0.04% ±5%
灵敏度，V/(m"s-)
失真度绝缘电阻"，Mn 极性（/-）本项目不作为测试仪的必备功能，可使用绝缘电阻测试表。
0.02%~~0.2%
5~50 敲击检波器，测试仪应能够区分极性正负 SY/T6639--2012
4.2校准方法 4.2.1 校准前的准备
校准前应确认周围无强震动和强电磁干扰。 4.2.2外观
目测检查测试仪外观应符合2.1的要求。
4.2.3直流电阻
校准装置分别输出2002，5102.1kQ，2kQ和5.1kQ共5个标准电阻值，启动测试仪的直流电阻测量程序，依次测量对应电阻值，对每一电阻测量三次，计算其平均值，按公式（1）计算每一电阻测量值的相对误差，每个直流电阻测量值的相对误差应符合表1的相应要求
X-X 6..:
..(1)
Xa
式中： 8次测量的相对误差； x,三次测量的平均值； X给定的标称值。
4.2.4阻尼系数
校准装置在0.2～0.75范围内选取6个～~10个标准阻尼信号，启动测试仪的阻尼测量程序，依次测量对应阻尼值，每一阻尼点测量三次，计算其平均值，按公式（2）计算每一阻尼测量值的绝对误差。每个阻尼测量值误差的绝对值应符合表1的相应要求。
A=X,-Xa
(2)
式中： D 第i个校准点的测量绝对误差。
4.2.5自然频率
自然频率的校准点按以下分类方法选取：
I类测试仪：校准装置在8Hz～14Hz范围内选取6个～10个标准频率信号； Ⅱ类测试仪：校准装置在8Hz～28Hz范围内选取6个～10个标准频率信号； Ⅱ类测试仪：校准装置在8Hz～60Hz范围内选取6个一10个标准频率信号： TV类测试仪：校准装置在1Hz～100Hz范围内选取6个～10个标准频率信号
启动测试仪的自然频率测量程序，依次测量对应自然频率信号，每一频率点测量三次，计算其平均值，按公式（1）计算每一频率测量值的相对误差，每个频率测量值的相对误差应符合表1的相应要求。 4.2.6灵敏度
校准装置在10V/（m°s-1）～400V/（ms-1）范围内选取6个～10个标准灵敏度信号，启动
3 SY/T 6639--2012
测试仪的灵敏度测量程序，依次测量对应灵敏度值，每一灵敏度点测量三次，计算其平均值。按公式（1）计算每一灵敏度测量值的相对误差，每个灵敏度测量值的相对误差应符合表1的相应要求。 4.2.7失真度
校准装置在0.02%～0.2%的范围内选取3个～6个标准失真度信号，启动测试仪的失真度测量
程序。依次测量对应失真度值。每一失真度点测量三次，计算其平均值。按公式（2）计算每一失真度测量值的绝对误差，失真度测量值误差的绝对值应符合表1的相应要求。 4.2.8绝缘电阻
校准装置分别输出5.1M2，10M2，20MQ2和51MQ共4个标准电阻值，启动测试仪的绝缘电阻
测量程序，依次测量对应电阻值，每一电阻点测量三次，计算其平均值，按公式（1）计算每一电阻测量值的相对误差，每个绝缘电阻测量值的相对误差应符合表1的相应要求。
注：对于没有绝缘电阻测试功能的测试仪或用户不使用该功能时，不要求校准此项。 4.2.9极性
分别按正极性和负极性将测试仪连接到检波器，启动测试仪的极性测量程序，敲击检波器，测试仪对不同极性的接法应符合表1的相应要求。
5校准结果
校准后出具校准证书和校准数据，校准数据记录格式参见附录A。
6复校时间间隔
复校时间间隔建议不超过12个月。 SY/T 6639--2012
附录A （资料性附录）
测试仪校准记录表
测试仪校准记录格式见表A.1。
表A.1测试仪校准记录格式
温度 Temperature
湿度 Humidity
℃
%
直流电阻 Coil Resistance
O
测量值 Measure Value
均值 Average Relative Err. R
相对误差
最大误差 Max Err.
标称值 Standard Value
R2
R;
%
R
%
-
E
一
-
-
绝缘电阻 Leakage
MQ
测量值 Measure Value
均值 Average
相对误差 Relative Err
最大误差 Max Err.
标称值 Standard Value
R;
R2
R;
R
%
%
一
一
一
失真度 Harmonic Distortion
测量值 Measure Value
均值 Average
绝对误差 Error
最大误差 Max Err.
标称值 Standard Value
%
D;
D2
D:
%
