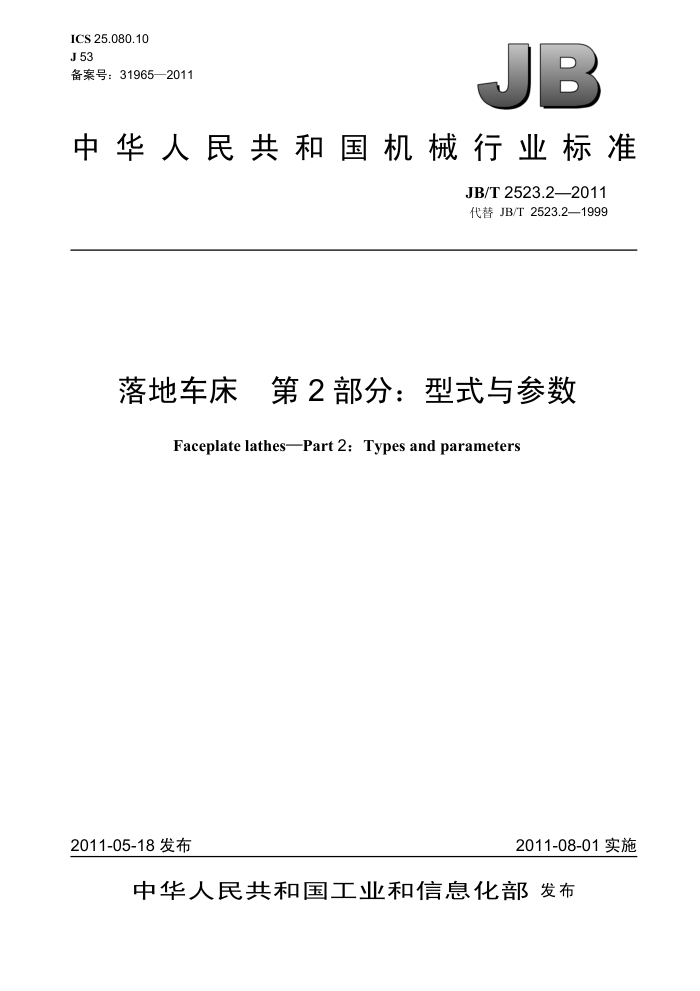

ICS 25.080.10 J 53 备案号：31965—2011
JB
中华人民共和国机械行业标准
JB/T 2523.2—2011 代替 JB/T 2523.2—1999
落地车床 第 2 部分：型式与参数
Faceplate lathesPart 2: Types and parameters
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T 2523.2—2011
目 次
前言...
.
...........
................
..........................
范围.. 型式与参数… 图1落地车床的型式, 表1 落地车床的参数
1 2
....1
.. ............
...
.
...............................
....................... JB/T 2523.2—2011
前創言
JB/T2523《落地车床》分为三个部分：
-第1部分：技术条件; 第2部分：型式与参数; 第3部分：精度检验。
本部分为JB/T2523的第2部分。 本部分代替JB/T2523.2一1999《落地车床参数》。 本部分与JB/T2523.2一1999相比，主要变化如下：
增加了2.1型式的简要说明；参数表中增加了“基座平板上最大回转直径”，并对Φ8000 mm的最大工件重量作了调整，悬卡由25t改为20t；顶卡由80 t改为63t。
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：齐重数控装备股份有限公司。 本部分主要起草人：赵嗣龙、杨春晖、胡巍。 本部分所代替标准的历次版本发布情况为：
JB/T 2523—1979; -JB/T 2523.2—1999。
II JB/T 2523.2—2011
落地车床　第2部分：型式与参数
1 范围
JB/T2523的本部分规定了落地车床的型式与参数。 本部分适用于新设计的无地坑或地坑中最大工件回转直径1600 mm～8000 mm，顶尖间最大工件
长度2 000 mm～4000 mm 的一般用途的落地车床。 2型式与参数 2.1本部分涉及的落地车床，按规格大小分为带地坑和无地坑两种型式，如图1所示。
D
L1
D,
L2_
F
+-1
图1落地车床的型式
2.2　落地车床的参数宜符合表1的规定，
表 1落地车床的参数
最大工件回转直径D
1 600 2 000 2 500 3 150 4 000 5 000 6 300 8 000
mm
基座平板上最大回转直径D1
1 600 2 000 2 200
2 500
3 150
4 000
mm
最大工件长度
顶尖间L1 地坑中L2 悬卡顶卡
2 000
2 500 800
3 150 1 000
4 000 1 250 20 63
mm 最大工件重量
630 3.15 5 10
2.5 8
6.3 20
10 32
16 50
16
t
1
