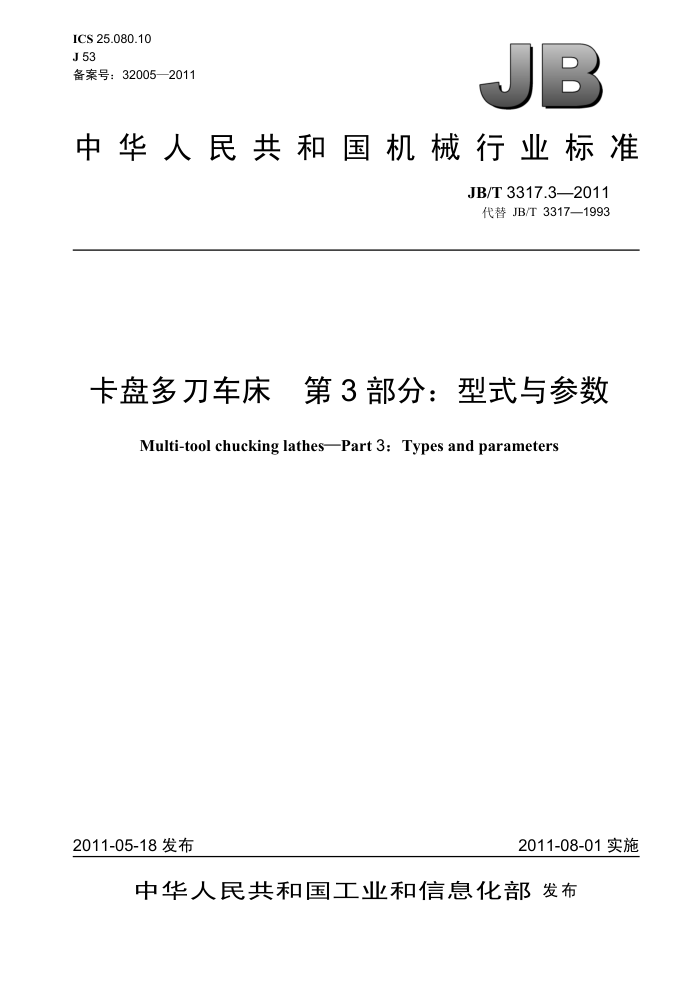

ICS 25.080.10 J 53 备案号：32005—2011
JB
中华人民共和国机械行业标准
JB/T 3317.3—2011 代替 JB/T 3317—1993
卡盘多刀车床第3部分：型式与参数
Multi-tool chucking lathesPart 3: Types and parameters
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T 3317.3—2011
目 次
前言
1
范围... 规范性引用文件系列构成.….
1
2 3 4用途及性能.. 4.1 卡盘多刀车床. 4.2 简易卡盘多刀车床...
4.3 仿形卡盘多刀车床. 4.4 转塔卡盘多刀车床. 4.5 数控卡盘多刀车床, 4.6 双轴卡盘多刀车床.…. 5品种. 6参数... 图1卡盘多刀车床的系列构成图2卡盘多刀车床的型式. 表1机床的品种表 2　机床的参数.
···············
....................
..............
.......................
............... JB/T 3317.3—2011
前言
JB/T3317《卡盘多刀车床》已知发布了三个部分：
-第1部分：精度检验; -第2部分：技术条件; 第3部分：型式与参数。
本部分为JB/T3317的第3部分本部分按照GB/T1.1一2009给出的规则起草本部分代替JB/T3317—1993《卡盘多刀车床参数》，与JB/T3317—1993相比主要技术变化如下：
增加了“前言”; 对规范性引用文件进行了修改; -增加了系列型谱的内容。
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：大连机床集团有限责任公司。 本部分主要起草人：付承云、罗秀珍本部分所代替标准的历次版本情况为：
-JB/T 3317—1993。
II JB/T 3317.3—2011
卡盘多刀车床　第3部分：型式与参数
1范围
JB/T 3317的本部分规定了卡盘多刀车床的系列构成、用途及性能、品种和参数。 本部分适用于新设计的刀架上最大车削直径80 mm～500 mm的卡盘多刀车床。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 5900.1一2008 机床　主轴端部与卡盘连接尺寸　第 1部分：圆锥连接 GB/T 5900.3一1997 机床　主轴端部与花盘　互换性尺寸　第3 部分：卡口型 GB/T25372一2010　金属切削机床　精度分级 JB/T3317.1一1999卡盘多刀车床　精度检验
3系列构成
卡盘多刀车床的系列构成如图1所示。
简易卡盘多刀车床
仿形卡盘多刀车床
转塔卡盘多刀车床
卡盘多刀车床
数控卡盘多刀车床
双轴卡盘多刀车床
图1卡盘多刀车床的系列构成
4用途及性能 4.1卡盘多刀车床
卡盘多刀车床的型式如图2 所示。 卡盘多刀车床是基型系列。 该型机床适用于轴承、汽车、拖拉机、机床和电动机等机械制造业的成批生产，加工复杂盘套件的
外圆、内孔、端面及沟槽等。
该型机床应具备下列性能特征：液压驱动、电气程序控制，可实现两个或多个刀架（刀架布局有水平、垂直或倾斜等型式）的一次或多次循环，顺序或同时动作。
该型机床为GB/T25372一2010规定的V级精度机床，其精度应符合 JB/T3317.1的规定。
1 JB/T 3317.3—2011
图2卡盘多刀车床的型式
4.2简易卡盘多刀车床
一般具有两个刀架（也可单刀架），分别用于纵切和横切。控制系统简单，效率较高，加工较简单
的盘套件，适用于大批量生产。
该型机床为GB/T25372一2010规定的V级精度机床，其精度应符合JB/T3317.1的规定。 4.3仿形卡盘多刀车床
用仿形刀架代替其中一个或两个刀架，适用于加工带锥面、曲面等较复杂的盘套件。 该型机床为GB/T25372一2010规定的V级精度机床，机床的精度应符合JB/T3317.1的规定，仿形
精度应按有关标准执行。 4.4转塔卡盘多刀车床
用转塔刀架代替其中一个或两个刀架，适用于加工部位较多的盘套件。 该型机床为GB/T25372—2010规定的V级精度机床，其精度应符合JB/T3317.1的规定。
4.5数控卡盘多刀车床
用数字控制刀架代替其中一个或两个刀架，适用于加工形状复杂的、多品种的中、小批生产的盘套
件。
该型机床为GB/T25372一2010规定的V级精度机床，机床的精度应符合JB/T3317.1的规定，数控精度应按有关标准执行。 4.6双轴卡盘多刀车床
有两个主轴，可同时加工节拍时间相近的两个盘套件（或同一个零件的正反面），效率高。 该型机床为GB/T25372—2010规定的V级精度机床，其精度应符合JB/T3317.1的规定。 注1：以上各种卡盘多刀车床均可派生为自动车床。带有上、下料装置，也可带自动检测、排屑等装置，并能纳入
自动线。 注2：在上述各种卡盘多刀车床中，除双轴卡盘多刀车床外，还可以派生出带尾座的品种，适用于加工短轴件和用
心轴支承的盘套件。
5品种
机床的品种见表1。
2 JB/T 3317.3—2011
表17 机床的品种
单位为毫米 500
160 0 0 0 0 0
250 0 0 0 0 0 0
刀架上最大车削直径 D
80 0 0 一
125 0 0 0 0
200 0 0 0 0 0 0
320 0 0 0 0 0 一
卡盘多刀车床简易卡盘多刀车床仿形卡盘多刀车床转塔卡盘多刀车床数控卡盘多刀车床双轴卡盘多刀车床
0
0 0 0 一
0
-
6参数
机床的参数见表 2。
表 2 机床的参数
单位为毫米
刀架上最大车削直径D 最大车削长度主轴端部代号（主轴端部代号按 GB/T 5900.1、GB/T 5900.3 选用) 主轴端部定心法兰直径主轴孔径 (不小于) 刀具截面高度主电动机功率　kW 主轴转速 r/min 进给量mm/r
80 50
125 100 5 130 35 20
200 125
250 140
320 160
500 200
160 100 5 6 6 8 6 8 8 11 11 15 165
4
5
130 32 20 3~7.5 4~11 4~15 5.5~15 7.5～18.5 11~22 15~30
210 45
210 50
270 55
440 70
40 25 25 30 25 30 30 30 40
200~ 125~ 100~ 100~
2 800 2 500 2 000 2 000 80～1400
63～1000 50～710
0.03~1
注：主轴端部代号与主轴端部定心法兰直径可任选一种
3
