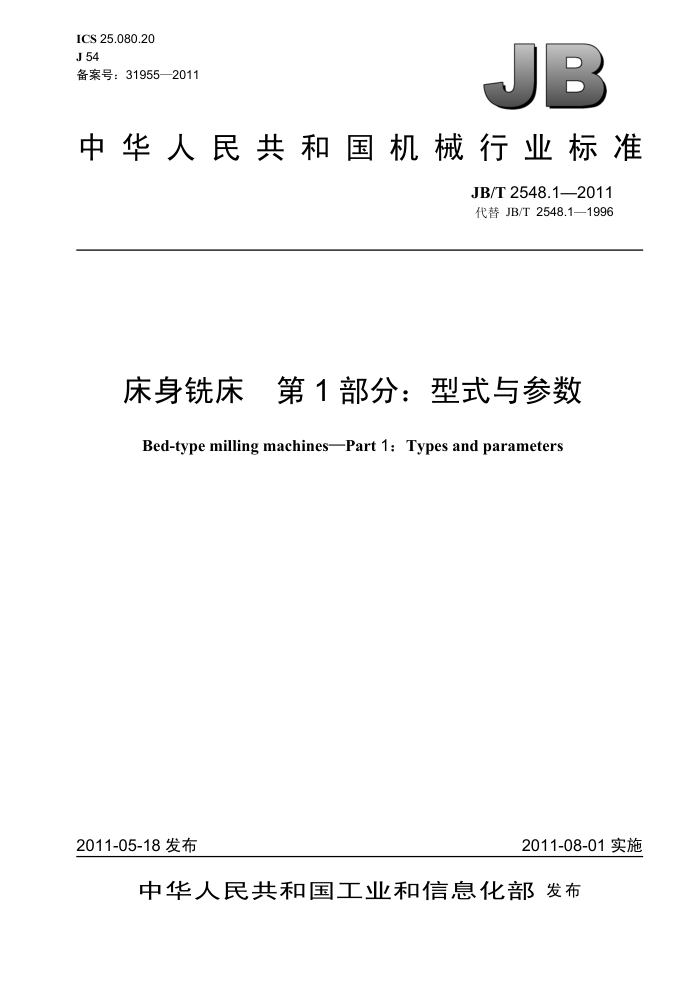

ICS 25.080.20 J 54 备案号：31955—2011
JB
中华人民共和国机械行业标准
JB/T 2548.1—2011 代替 JB/T 2548.1—1996
床身铣床 第 1部分：型式与参数
Bed-type milling machinesPart 1: Types and parameters
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T 2548.1—2011
目 次
前言 1 范围. 2 规范性引用文件， 3 型式与参数 3.1 型式 3.2参数. 图1十字工作台式（型式I）图2立柱移动式（型式I）
I1
.............
..........
..............................
...............................
图3滑枕移动式（型式II）表．床身铣床的参数. JB/T 2548.1—2011
前言
JB/T2548《床身铣床》分为两个部分：
第1部分：型式与参数; -第2部分：技术条件。
本部分为JB/T2548的第1部分。 本部分代替JB/T2548.1—1996《床身铣床参数》 本部分与JB/T2548.1一1996相比，主要变化如下：
将标准名称“床身铣床参数”改为“床身铣床第1部分：型式与参数”; 增加了“前言”; -对“范围”的表述进行了修改（1996版的第1章，本版的第1章）;
一对“规范性引用文件”进行了修改（1996版的第2章，本版的第2章）; 一对表1中的参数进行了补充和调整。 与本系列标准配套使用的标准有:
GB/T3932.1一2006床身铣床检验条件　精度检验　第1部分：卧式铣床; GB/T3932.2一2006床身铣床检验条件　精度检验　第2部分：立式铣床
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：青海一机数控机床有限责任公司。 本部分主要起草人：孔香梅、苟卫东本部分所代替标准的历次版本发布情况为：
-JB 2548—1979; -JB/T 2548.1—1996。
II JB/T 2548.1—2011
T
a) 立式
b)卧式
图2立柱移动式（型式II）
中
中
b)卧式
a) 立式
图3滑枕移动式（型式II）
3.2参数
床身铣床的参数宜符合表 1 的规定
表 1床身铣床的参数
工作台面宽度B
320 400 500 630 800 1 000 1 250
mm
型式I 1 000 1 250 1 600 2 000 2 500 3 200 4 000 型式II
2 000 2 500 3 200 4 000 5 000 2 000 2 500 3 200 4 000
工作台面长度
mm
型式IⅢI 型式I 900 1 000 1 300 1 500 1 800 2 500 3 200 型式II
工作台纵向行程
1 500 2 000 2 500 3 200 4 000 1 500 2 000 2 500 3 200
mm
型式IⅢI
320 400 500 630 800 1 000 1 250 400 500 600 700 800 900 1 000 30 40，50
横向行程垂向行程卧式主轴中心线到工作台面的最小距离 mm 立式主轴端面到工作台面的最小距离 mm 工作台面T形槽宽度（按GB/T158） mm
mm mm
50
50，60 150 22，28
50
100
14，18
18，22
2 JB/T 2548.1—2011
表1 (续)
主轴锥孔锥度号（按GB/T3837）工作台面长度和3个方向行程，允许以表列参数为基数，在GB/T321一2005 的R40系列的前、后四项中选用。 注1：工作台面宽度B是指工作台面等高部分的宽度。 注2：测量立式主轴端面至工作台面的最小距离时，立式主轴套筒位于上限位置计算
40，50
50
50，60
3
