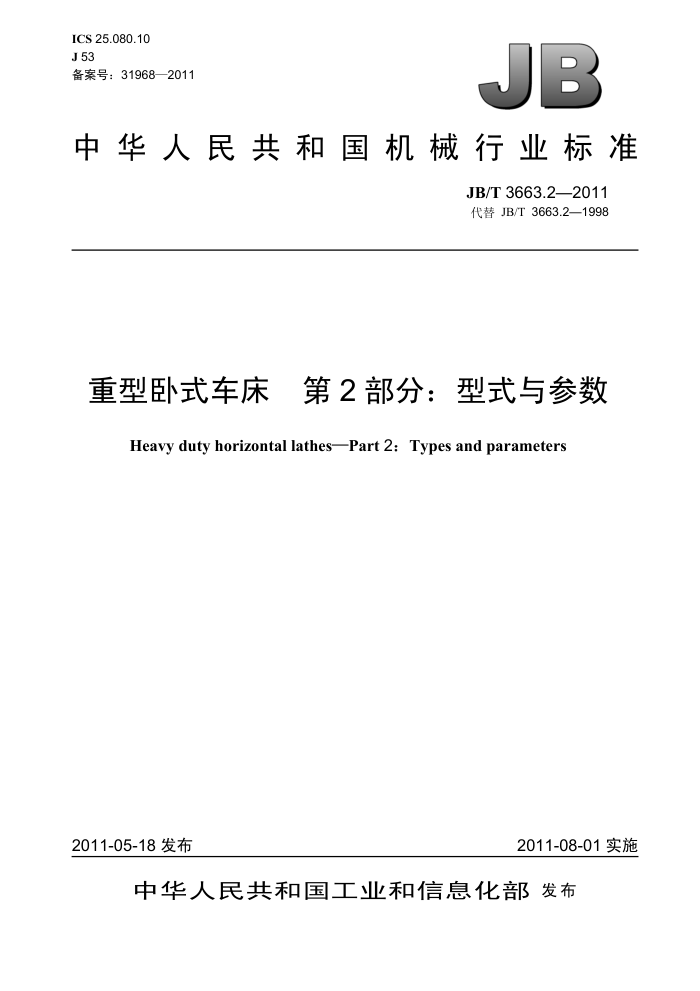

ICS 25.080.10 J53 备案号：31968—2011
JB
中华人民共和国机械行业标准
JB/T 3663.2—2011 代替 JB/T 3663.2—1998
重型卧式车床 第 2 部分：型式与参数
-
Heavy duty horizontal lathesPart 2: Types and parameters
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T 3663.2—2011
目 次
前言. 1 范围.… 2. 型式与参数图．重型卧式车床的型式…. 表 1重型卧式车床的参数 .............
.I1
...............................
...............................
.......................
........................
....................
......................
...................................... JB/T 3663.2—2011
前言
JB/T3663《重型卧式车床》分为两个部分
-第1部分：技术条件; -第2部分：型式与参数。
本部分为JB/T3663的第2部分。 本部分代替JB/T3663.2一1998《重型卧式车床参数》。 本部分与JB/T3663.2一1998相比，主要变化如下：
第2章“型式与参数”中，增加了“刀架上最大回转直径”参数；对最大工件长度和顶尖间最大工件重量，分别由一个指定参数修改为参数范围。
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：齐重数控装备股份有限公司、武汉重型机床集团有限公司、上海重型机床厂有限
公司。
本部分主要起草人：赵嗣龙、杨春晖、伍竞平、沈利。 本部分所代替标准的历次版本发布情况为：
-JB/T 1771—1976; -JB/T 3663.2—1998。
II JB/T 3663.2—2011
重型卧式车床 第2部分：型式与参数
1 范围
JB/T 3663 的本部分规定了重型卧式车床的型式与参数。 本部分适用于新设计的床身上最大回转直径 1 000 mm～5 000 mm、顶尖间最大工件重量大于或等
于 10t 的一般用途的重型卧式车床。 2 型式与参数
重型卧式车床的型式如图1所示。其参数宜符合表1 的规定。
FE
图 1 重型卧式车床的型式表 1 重型卧式车床的参数
床身上最大回转直径D
1 000
1 250
1 600
2 000
2 500
3 150
4 000
5 000
mm
刀架上最大回转直径D1
650
900
1 250
1 600
2 000
2 500
3150
4 000
mm 最大工件长度L
3 000～ 5 000～ 6 000~ 8 000~ 8 000
10 000～20 000
mm
12 000 16 000 20 000
顶尖间最大工件重量
125~ 300
200~ 400
320~ 500
10～20 10～32 20～63 30～100 63～200
t
注：用户如有特殊要求，表列参数不能满足需要时，可与制造厂另行商定。
