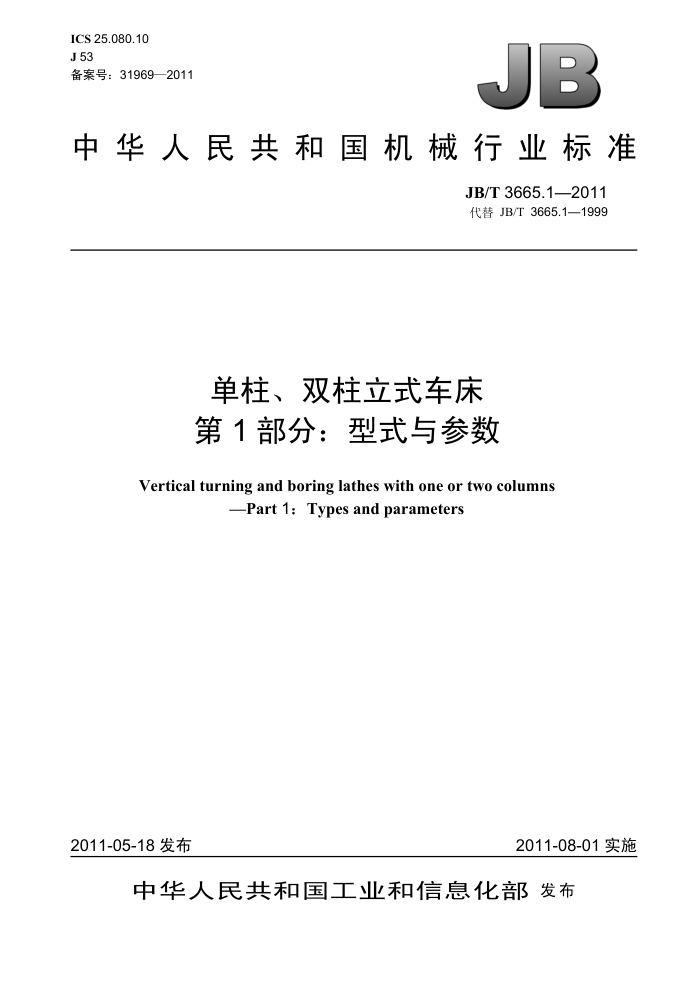

ICS 25.080.10 J 53 备案号：31969—2011
JB
中华人民共和国机械行业标准
JB/T 3665.1—2011 代替 JB/T 3665.1—1999
单柱、双柱立式车床第 1部分：型式与参数
Vertical turning and boring lathes with one or two columns
Part 1: Types and parameters
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T 3665.1—2011
目 次
前言. 1范围.. 参数
III
2
图 1 单柱立式车床，图2 双柱立式车床..…. 图3 单柱移动立式车床.. 图 4 工作台移动单柱立式车床. 图5 定梁单柱立式车床..．表1 单柱立式车床的参数. 表 2 双柱立式车床的参数…. 表 3 单柱移动立式车床的参数. 表4 工作台移动单柱立式车床的参数表 5　定梁单柱立式车床的参数.
.... 4
..............................
........................... JB/T 3665.1—2011
前言
JB/T3665《单柱、双柱立式车床》分为三个部分：
第1部分：型式与参数; -第2部分：精度检验; 第3部分：技术条件。
本部分为JB/T3665的第1部分。 本部分代替JB/T3665.1一1999《单柱、双柱立式车床 参数》。 本部分与JB/T3665.1一1999相比，主要变化如下：
表2中增加了10 000mm的规格。 本部分由中国机械工业联合会提出，本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口本部分起草单位：武汉重型机床集团有限公司、齐重数控装备股份有限公司。 本部分主要起草人：伍竞平、赵嗣龙。 本部分所代替标准的历次版本发布情况为：
ZB J53 009- —1989; —JB/T 3665.1—1999。
III JB/T 3665.1—2011
单柱、双柱立式车床　 第1部分：型式与参数
1 范围
JB/T 3665 的本部分规定了单柱立式车床和双柱立式车床的型式和参数。 本部分适用于新设计的单柱立式车床和双柱立式车床。
2参数 2.1单柱立式车床的型式如图1所示，参数宜符合表 1 的规定。
图1单柱立式车床
表 1 单柱立式车床的参数
最大车削直径 D
800
1 000
1 250
1 600
2 500
3 150
2 000
mm
最大工件高度 H
1 600
630
800
1 000
1 250
2 500
mm
最大工件重量
1.2
3.2
12
25
2
5
8
t
2.2 双柱立式车床的型式如图2所示，参数宜符合表2的规定。 JB/T 3665.1—2011
图 2双柱立式车床表2　双柱立式车床的参数
最大车削直径D
2 500
3 150
5 000
8 000
4 000
6300
10 000
mm 最大工件高度 H
3 150
1 600
2 000
2 500
4 000
5 000
mm 最大工件重量
20
50
80
125
160
t
2.3单柱移动立式车床的型式如图3 所示，参数宜符合表3 的规定
图3单柱移动立式车床
L JB/T 3665.1—2011
表 3 单柱移动立式车床的参数
最大车削直径 D
4 000 5 000 6 300 8 000 10 000 12 500 16 000 20 000
mm
至中心车削直径D1
12 000
5 000
6 300
8 000
3 150
mm 最大工件高度 H
6 300
2 000
3 150
5 000
10 000
mm 最大工件重量
20
40
80
160
250
500
800
t
2.4工作台移动单柱立式车床的型式如图 4 所示，参数宜符合表4 的规定。
图4　工作台移动单柱立式车床表4　工作台移动单柱立式车床的参数
最大车削直径 D
2 500
3 150
4 000
5 000
6 300
8 000
mm
至中心车削直径D1
200
3 150
5 000
mm 最大工件高度 H
2 000
2 500
3 150
mm 最大工件重量
20
40
80
10
2.5定梁单柱立式车床的型式如图5 所示，参数宜符合表5 的规定。
3 JB/T 3665.1—2011
H
图5定梁单柱立式车床表 5 定梁单柱立式车床的参数
最大车削直径D
630
800
mm 最大工件高度H
630 1.2
500
mm 最大工件重量
0.8
t
4
