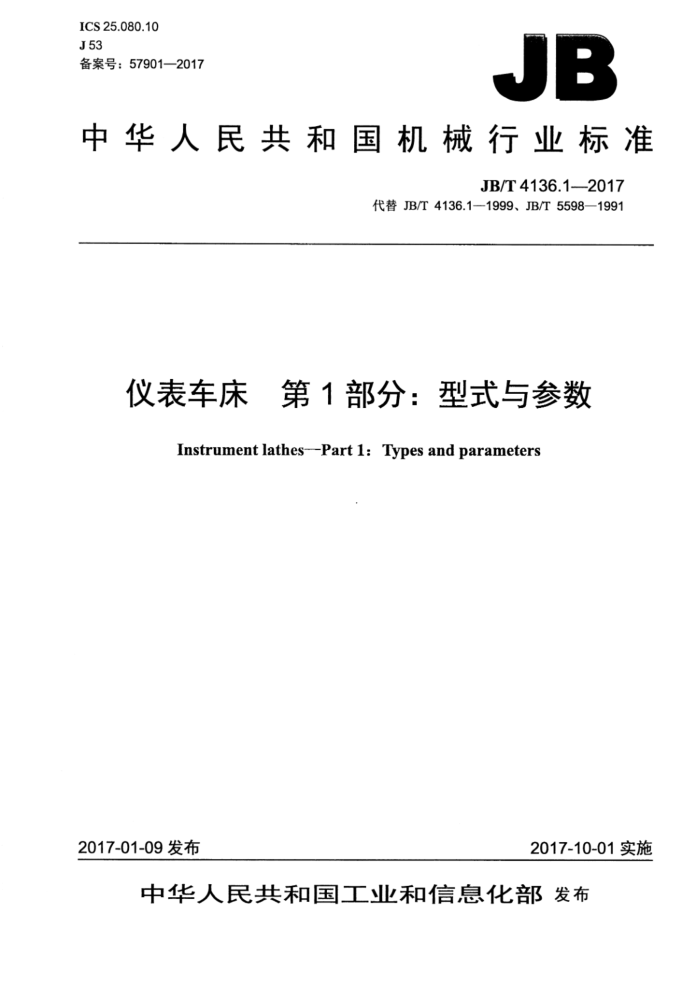

ICS 25.080.10 J53 备案号：57901—2017
JB
中华人民共和国机械行业标准
JB/T4136.1—2017
代替JB/T4136.1—1999、JB/T5598—1991
仪表车床 第1部分：型式与参数
Instrument lathes--Part 1: Types and parameters
2017-01-09发布
2017-10-01实施
中华人民共和国工业和信息化部发布 JB/T4136.1—2017
目
次
前言范围
1
2规范性引用文件 3型式 3.1型式构成 3.2普通型. 3.3精整型 4参数、
EEEEEE
图1仪表卧式车床. 图2小型排刀车床图3仪表轴车床. 图4 仪表卡盘车床图5仪表精整车床.. 图6仪表卡盘精整车床.. 图7 仪表台式精整车床图8 仪表转塔车床。
一
中
L
表 1 仪表车床的型式构成表2 仪表车床规格范围.. 表3 仪表车床参数. 表4小型排刀车床参数. JB/T4136.1—2017
前言
JB/T4136《仪表车床》分为六个部分：
第1部分：型式与参数；第2部分：螺纹式主轴端部尺寸：一第3部分：卧式车床精度检验；第4部分：精整车床精度检验；一第5部分：转塔车床精度检验；一第6部分：技术条件。 本部分为JB/T4136的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T4136.1—1999《仪表车床参数》和JB/T5598--1991《仪表车床系列型谱》，
一
与JB/T4136.1—1999、JB/T5598—1991相比主要技术变化如下：
一将原来两个标准整合，名称改为“仪表车床第1部分：型式与参数”； -增加了标准的英文名称；一增加了“前言”；修改了“范围”（见第1章，JB/T4136.1—1999的第1章和JB/T5598—1991的第1章）；修改了“规范性引用文件”（见第2章，JB/T4136.1—1999的第2章和JB/T5598-1991的第 2章）；修改了“系列构成”，并将其改为“型式”（见第3章，JB/T5598一1991的第3章）：修改了“用途、性能及结构特征”，并将其改为“参数”（见第4章，JB/T5598一1991的第4 章); 修改了“品种”和“表1”，并将“品种”改为“参数”，增加“小型排刀车床”的规格范围和参数（见第4章和表2、表4，JB/T5598-1991的第5章和表1）；修改了“参数（见表3，JB/T4136.1—1999的表1和JB/T5598—1991的表2）。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：上海第三机床厂、国家机床质量监督检验中心。 本部分主要起草人：陈伟、戴红梅、赵旭、张珍娣、张维。 本部分所代替的历次版本发布情况为：
一
JB/Z185—1982; JB/T5598-—1991; JB/T4136.1-1999。
II JB/T4136.1—2017
仪表车床第1部分：型式与参数
1范围
JB/T4136的本部分规定了仪表车床的型式与参数。 本部分适用于普通型和精整型仪表车床。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5900.1一2008机床主轴端部与卡盘连接尺寸第1部分：圆锥连接 JB/T4136.2一2017仪表车床第2部分：螺纹式主轴端部尺寸
3型式
3.1型式构成 3.1.11 仪表车床是一种加工中小零件的小型车床，用于加工仪器、仪表中的小型零件和其他小型零件。 3.1.2 仪表车床的型式构成见表1。
表1仪表车床的型式构成
类型
型式仪表卧式车床小型排刀车床仪表轴车床仪表卡盘车床仪表精整车床仪表卡盘精整车床仪表台式精整车床仪表转塔车床
基型
普通型
变型
基型
精整型
变型
3.2普通型 3.2.1 仪表卧式车床如图1所示。 JB/T4136.1—2017
图1仪表卧式车床
3.2.2小型排刀车床如图2所示。
E
排刀
拖板
图2小型排刀车床
3.2.3仪表轴车床如图3所示。
图3仪表轴车床
国 JB/T4136.1—2017
3.2.4仪表卡盘车床如图4所示。
图4仪表卡盘车床
3.3精整型 3.3.1仪表精整车床如图5所示。
上
图5 5仪表精整车床
3.3.2仪表卡盘精整车床如图6所示。
正上
F
ZUD
图6仪表卡盘精整车床 JB/T4136.1-2017
3.3.3 3仪表台式精整车床如图7所示。
H
UD
图7 仪表台式精整车床
3.3.4仪表转塔车床如图8所示。
CCH
图8仪表转塔车床
4参数
4.1 仪表车床的规格范围见表2。
表2仪表车床规格范围
单位为毫米
320
160
200 Oa
250 0
床身上最大回转直径基型
80 = 一
125
仪表卧式车床小型排刀车床仪表轴车床仪表卡盘车床仪表精整车床仪表卡盘精整车床仪表台式精整车床仪表转塔车床
/
(12) (20) (25) (32)
-
普通型
0 0 0 0 一
变型
0
-
-
-
-
0 一 0
0 0 0
基型
一
/
精整型
0 (4)
0 (7) (12) (16) (20) (25)
变型
注：括号内数值均为最大棒料直径。
“一”表示无，“○”表示有。
4.2仪表车床（小型排刀车床除外）的参数见表3。 4 JB/T4136.1—2017
表31 仪表车床参数 80 125 160 100 150 250、300 250、300、350、500 300、350-500 40 60 80
单位为毫米 250
床身上最大回转直径
200
最大工件长度刀架上最大回转直径主轴通孔直径弹簧夹头最大通孔直径
100 ≥20 ≥14
125 ≥25 ≥18
≥8 ≥10 ≥16 ≥4 ≥6 ≥10
主轴端部
符合JB/T4136.2—2017和GB/T5900.1—2008的规定
4.2 2 小型排刀车床的参数见表4。
表4 小型排刀车床参数
单位为毫米 32 125 16 >32
最大棒料直径最大工件长度刀柄尺寸主轴通孔直径
12 80 10 >12
20 100 12 >20
25 125 16 >25
5
