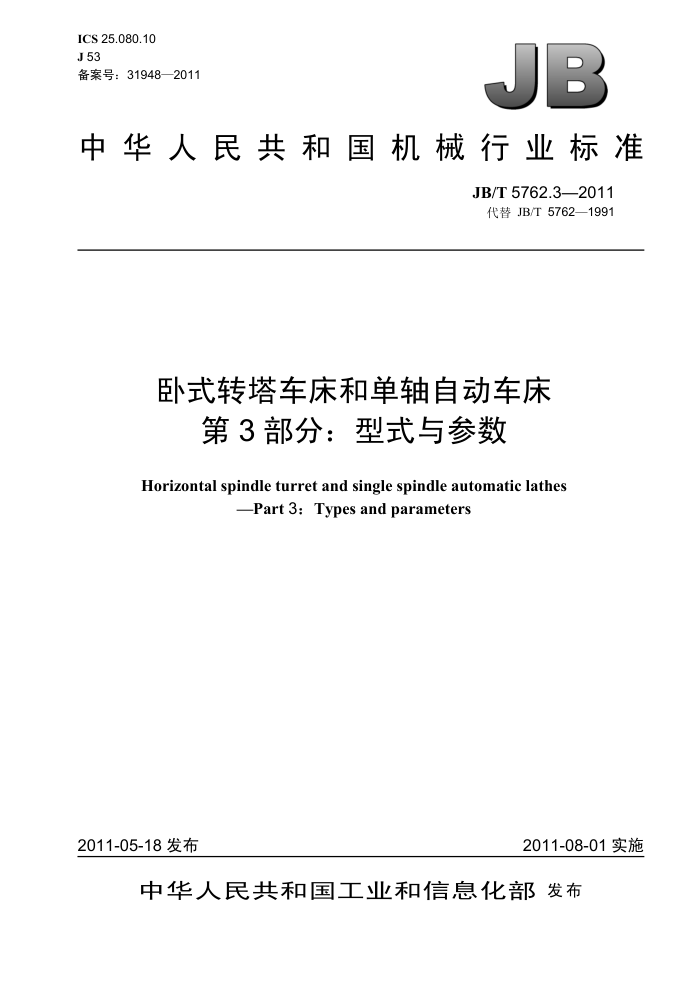

ICS 25.080.10 J 53 备案号：31948—2011
JB
中华人民共和国机械行业标准
JB/T 5762.3—2011 代替 JB/T 5762—1991
卧式转塔车床和单轴自动车床
第3部分：型式与参数
Horizontal spindle turret and single spindle automatic lathes
-Part 3: Types and parameters
2011-05-18 发布
2011-08-01 实施
中华人民共和国工业和信息化部发布 JB/T 5762.3—2011
目 次
前言。 1 范围. 2 规范性引用文件.
...... III
.........
..1
型式.. 3.1回轮车床 3.2转塔车床 .... 3.3单轴转塔自动车床
C
...... 2 ...3
主要参数…
4
................................
..................................
.··············.
图1 回轮车床. 图 2 转塔车床.
... 2
............................ JB/T 5762.3—2011
前言
JB/T5762《卧式转塔车床和单轴自动车床》分为三个部分：
第1部分：技术条件；第2部分：精度检验；第3部分：型式与参数。
本部分为JB/T5762的第3部分。 本部分代替JB/T5762一1991《转塔车床参数》。 本部分与JB/T5762一1991相比，主要变化如下：
将原标准名称“转塔车床参数”修改为“卧式转塔车床和单轴自动车床 第3部分：型式与参数”; 范围中取消了“仪表转塔车床”，增加了“单轴自动转塔车床”； -将规范性引用文件中原标准代号替换成现行标准代号； -增加了第3章“型式”内容; 取消了第4章中的“仪表转塔车床参数”，增加了“单轴自动转塔车床参数”。
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：沈阳机床（集团）有限责任公司、南京第一机床厂。 本部分主要起草人：王兴海、王兵。 本部分所代替标准的历次版本发布情况为：
-JB/T 5762—1991。
III JB/T 5762.3—2011
卧式转塔车床和单轴自动车床第3部分：型式与参数
1 范围
JB/T 5762 的本部分规定了卧式转塔车床、回轮车床及单轴转塔自动车床的型式与主要参数本部分适用于新设计的卧式转塔车床、回轮车床及单轴转塔自动车床。
2规范性引用文件
下列文件中的条款通过JB/T 5762 的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 5900.1一2008 机床　主轴端部与卡盘连接尺寸第 1部分：圆锥连接（ISO 702-1：2001, MOD) 3 型式 3.1回轮车床
具有回转轴线与主轴轴线平行的回轮刀架，并可顺序转位车削工件的车床。该型机床适用于汽车、
拖拉机、军工、纺织、机械、轻工、油泵油嘴等制造业，也可用于单件、小批零件的制造。主要加工冷拉棒料，安装卡盘时可加工其他坏料的轴类、套类零件。机床可进行内外圆车削、端面车削、钻削、扩孔、铰孔、攻套内外螺纹、滚花、切槽、切断等加工。安装靠模后，还可进行锥面切削。其典型结构型式如图1所示。
该型机床具有下列结构特征： a）机床具有做纵向运动的回转刀架，其上具有12个～16个工具孔的刀盘； b）弹簧夹头夹料装置; c）主轴转速预选变速装置; d）回转刀架机动纵向和横向进给保护装置； e）回转刀架手动或机动纵向进给定程装置； f）其他特殊装置。
图1回轮车床
1 JB/T 5762.3—2011
3.2 转塔车床
具有回转轴线与主轴轴线平行、垂直或倾斜的转塔刀架，可顺序转位车削工件的车床。一般带有横
刀架。该型机床适用于汽车、拖拉机、柴油机、水泵、电动机、齿轮等制造业。主要加工盘类、套类和短轴类零件，可进行单刀或多刀高效率的加工多台阶的内外圆、端面、切槽、钻、扩、铰孔、攻套螺纹和切断等加工。复杂零件能在一次装夹中完成全部或大部分粗、精加工。其典型结构型式如图2所示。
010
图2转塔车床
3.2.1滑鞍转塔车床
该型机床具备下列结构特征： a）机床具有可同时安装多种刀具的多工位转塔刀架和多工位横刀架； b）有一个在床身导轨上纵向运动的滑鞍携带着多工位转塔刀架： c）有一个横刀架滑板，其上面装有一个可转位的4方刀架，还可装一个辅助刀架（后刀架），能纵
向和横向运动; d）上述运动既能手动，也能机动，通常还有终点定程装置和机动快移机构; e）通常采用卡盘，根据需要，有的也能用弹簧夹头; f）根据需要可具备主运动和进给运动变速预选装置; g）其他特殊装置。
3.2.2滑枕转塔车床
滑枕转塔车床除具备基型系列的结构特征外，还应具备下列结构特征： a）基型的滑鞍结构变为滑枕结构，即滑枕携带着多工位转塔刀架在滑座导轨上纵向运动，而滑座
可在床身导轨上纵向移置; b）上述运动通常只手动进给，且无机动快移机构; c）转塔在退回终点位置上可自动转位。
3.2.3半自动横移转塔车床
半自动横移转塔车床除具备基型系列的结构特征外，还应具备下列结构特征： a）转塔刀架除纵向运动外，还可以横向运动，并有定程装置; b）转塔刀架可以单转位，也可以双转位; c）采用相应的控制技术，各工位的动作次序、运动轨迹、进给量及相应的主轴转速可编程，以实
现半自动工作循环; d）用 T形槽固定辅具。
3.2.4半自动滑鞍转塔车床
半自动滑鞍转塔车床除具备基型系列的结构特征外，还应具备下列结构特征： a）各刀架分别驱动;
2 JB/T 5762.3—2011
b）采用相应的控制技术，各工位的动作次序、运动轨迹、进给量及相应的主轴转速可编程，以实
现半自动工作循环。
3.3 单轴转塔自动车床
该型机床适用于仪表、仪器、电讯、电子元件、日用五金、摩托车、汽车、轴承等制造业。其主要加工冷拉棒料。机床具有转塔刀架和多个横向刀架，可同时安装多种刀具，进行内外圆车削、端面车削、 钻孔、扩孔、铰孔、攻套螺纹、切槽及切断等加工，并按一定程序完成自动加工循环。其典型结构型式如图2所示。 主要参数 4.1回轮车床参数见表1。
4
表1
单位为毫米
最大棒料直径 d 床身上最大回转直径主轴端部型式和代号（GB/T5900.1一2008) 主轴轴肩端面至回轮刀盘端面最大距离 L 主轴转速范围 r/min 回转刀架工具孔数
25 300
32 360
40 (42) 440 A24 500
50 480
63 560
450
580 36～1 800
720
90～2 500
80～2 000 12~14
12
14～16
20 30
回转刀架工具孔直径
30
40
回转刀架纵向进给量范围 mm/r 回转刀架横向进给量范围 mm/r 主电动机功率　kw 4.2转塔车床参数见表 2。
0.06～0.6
0.04~0.4
手动 3.5
0.06~0.6
7.5
4
表 2
单位为毫米
参数项目
滑鞍转塔车床与滑枕转塔车床
半自动横移转塔车床
400 200250 400 630
315
卡盘直径D 床身上最大回转直径主轴通孔直径主轴端部型式和代号（GB/T5900.1—2008）主轴轴肩端面至转塔端面最大距离主轴转速范围r/min 转塔刀架工具孔直径
250 400，450 500，560
560 42 5，6 500
710 80 8 800
52 5，6
65 6,8
83 8
>800～1 250
40～1 750 32～1 400 25～1000 100～1250 50～630
60，70
70
60 0.06~2
0.06～1.5 20～80 (无级)
0.2~2 40～100 0.2~2 40～100
mm/r
转塔刀架纵向进给量
mm/min
mm/r mm/min
转塔刀架横向进给量
3 JB/T 5762.3—2011
表2 (续)
单位为毫米
半自动横移转塔车床一
参数项目
滑鞍转塔车床与滑枕转塔车床 0.06～2
0.06～1.5 25～800 (无级)
mm/r
一
横刀架纵向进给量
mm/min
一
一
一
一
0.04~0.06 25～800 (无级） 11
mm/r
0.03～1
横刀架横向进给量
mm/min
7.5
15
7.5
11
主电动机功率
kW
4.3 3单轴转塔自动车床参数见表3。
表3 12
单位为毫米
42
最大棒料直径 d 最大加工长度主轴孔径回转刀架工具孔直径
25
36
60
50
80
100
24
30
38
48
25
20
4
