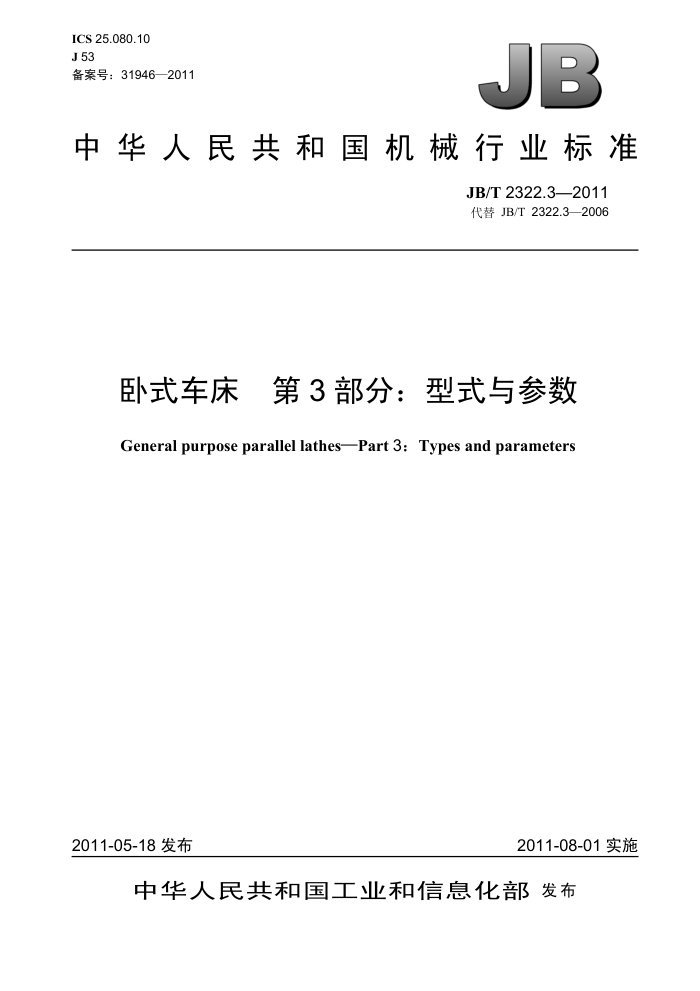

ICS 25.080.10 J53 备案号：31946—2011
JB
中华人民共和国机械行业标准
JB/T 2322.3—2011 代替 JB/T 2322.3—2006
卧式车床 第3部分：型式与参数
General purpose parallel lathesPart 3: Types and parameters
2011-08-01 实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 2322.3—2011
目 次
前言
H
................
范围. 2 规范性引用文件 3 型式 3.1 普通型. 3.2 万能型.. 3.3 轻型... 4 主要参数图1　基型产品型式，
1
....................................
....................................
.....................................
....................
.......................
......................... JB/T 2322.3—2011
前言
JB/T2322《卧式车床》分为三个部分：
-第1部分：卧式车床　性能试验方法；第2部分：技术条件；第3部分：型式与参数
本部分为JB/T2322的第3部分。 本部分代替JB/T2322.3一2006《卧式车床第3部分：参数》。 本部分与JB/T2322.3—2006相比，主要变化如下：
范围“250 mm～1250mm”改为“250 mm～1600 mm"; -对规范性引用文件进行了修改; 一增加了第3章“型式”内容; 一对第4章的参数内容进行了补充。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：沈阳机床（集团）有限责任公司。 本部分主要起草人：王兴海、张连娣。 本部分所代替标准的版本历次发布情况为：
-JB/T 2322.3—2006。
II JB/T 2322.3—2011
卧式车床　第3 部分：型式与参数
1范围
JB/T 2322 的本部分规定了卧式车床（普通级、精密级）的型式与主要参数。 本部分适用于新设计的床身上最大回转直径 250 mm～1 600 mm。最大工件长度至 16 000 mm 的
顶尖间最大工件、承载重量小于10t卧式车床（普通级、精密级）。 2　规范性引用文件
下列文件中的条款通过JB/T2322的本部分的引用而成为本部分的条款。凡是注日期的引用文件,
其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 5900.1一2008机床　主轴端部与卡盘连接尺寸　第1 部分：圆锥连接（ISO 702-1：2001, MOD)
GB/T 5900.2一1997　机床主轴端部与花盘互换性尺寸第2 部分：凸轮锁紧型 GB/T5900.3一1997　机床　主轴端部与花盘互换性尺寸　第3部分：卡口型
3型式
卧式车床的基型产品型式如图1所示。
图1　基型产品型式
3.1普通型
普通型是卧式车床的基型。此型机床适用于大中型机械制造业，大批或成批生产车间，它具有较高的生产率和一定的使用性能，具有较好的刚性和抗振性，能适应先进刀具的高速切削和强力切削，在安装自动化元件、附件后，可实现半自动切削。
此型机床应具备下列性能特征: a）有常用的车削米制螺纹的功能; b）结构较简单，主轴转速级数较少; c）整机刚性好，并有较大的动力参数，根据用户特殊订货，可提供下列扩大机床性能的特殊附件： a）仿形刀架（电动、气动、液压）及其装置; JB/T 2322.3—2011
b）旋风铣削头; c）高效车削螺纹装置; d）快换刀架; e）后刀架; f）自定心气动（电动、液压）卡盘; g）离心式卡盘; h）数字显示装置; i）机动尾座（电动、气动、液压); j）弹簧夹头、弹簧胀胎（用于床身上最大回转直径250 mm 和280 mm 的机床); k）端面的拨动顶尖; 1）其他特殊附件。
3.2万能型
万能卧式车床适用于一般机械制造业的单件、小批生产车间及其他行业的工具、机修、科研等部门，它具有广泛的万能性。当配置特殊附件后，可进一步扩大其工艺范围。
此型机床应具有下列性能特征: a）有车削米制、寸制（英制）、模数与径节螺纹的功能; b）有较多级数的主轴转速和进给量; c）有足够的刚度与抗振性。 根据用户特殊订货，可提供下列扩大机床性能的特殊附件： a）仿形刀架（电动、气动、液压）及其装置; b）旋风铣削头; c）后刀架; d）自定心气动（电动、液压）卡盘； e）离心式卡盘; f）数字显示装置; g）机动尾座（电动、气动、液压); h）内外圆磨头; i）锥度尺; j）大型中心架; k）托滚装置（用于床身上最大回转直径大于或等于630mm 的机床）; 1）端面的拔动顶尖; m）其他特殊附件。
3.3轻型
轻型卧式车床适用于军工、医疗、卫生、仪器仪表、工具、轻工、纺织等行业等部门，它虽然体积小，重量轻，结构简单，但具有一定的万能性。
此型机床应具备下列性能特征： a）有常用的米制螺纹的车削功能 b）结构简单，操作方便，主轴转速级数及范围较少; c）整机重量较轻，动力参数相应较少。 根据用户特殊订货，可提供下列扩大机床性能的特殊附件： a）自定心气动（电动、液压）卡盘; b）离心式卡盘; c）数字显示装置;
2 JB/T 2322.3—2011
d）内外圆磨头; e）万能钻铣头； f）其他特殊附件。
4 主要参数
卧式车床主要参数见表1和表 2。
表1
单位为毫米
床身上最大回转直径
250/280 普通型 轻型 普通型 万能型 轻型 普通型 万能型 轻型
320/360
400/450
基型系列最大工件长度刀架上最大工件回转直径（≥) 顶尖间最大工件支承重量t（≥）马鞍内最大工件
750～4 000 200/225
350～750 125/140
500～1 500 160/180
400 145 25 4、5
500 160 36 5、6
630 200 50 6 80 6、8
回转直径
花盘前马鞍有效长度
主轴孔径
莫氏圆锥号米制圆锥号
主轴锥径
主轴端部代号
4、5/5、6
3、4/4、5
(GB/T 5900.1～5900.3)
装刀基面至主轴
22 20 X20 4
14/18 12 X 12/16 X16
28 25 X20
中心距离
刀杆截面尺寸（高×宽)
尾座顶尖套锥孔莫氏圆锥号主轴转速范围
5
3
45～3 200 32～2500|40～2500|16～2000|2 20～2 000|32～1 600|12.5～2 000|25～1 600
r/min 主轴转速级数
10 0.005～0.25 0.01~0.35
10
12 0.02～1 0.02～1 0.03～2 0.03~2
16
12
16
18
12
≥
纵向进给量范围
0.01～0.25
0.03～1 0.03～2.5 0.025～2 0.03～1.25
mm/r 横向进给量范围
推荐为纵向进给量的1/2或1/3
mm/r
0.25~4 0.25～4 0.5~6 0.25~1.2 0.5~6 0.5～12 0.5～112 0.5～6
米制
加工 寸制 (英制) 螺纹
38~2 24~2
56～1/4 48～31/2
56～10 56～10
牙/in 模数
范围
0.4~4 0.4~4 1～4 0.25～10 0.25~1.5 0.5~6 0.5～112 0.25~2.5
径节 （DP)
56～1/4
主电动机功率kW 1.1~2.2 0.75～1.5 2.2～5.5 2.2～5.5 1.5～3 7.5~15 5.5~11 3~5.5
3 JB/T 2322.3—2011
表1 (续)
单位为毫米
500/560
床身上最大回转直径
630
800 万能型
1 000 1 250 1 600
1
基型系列最大工件长度刀架上最大工件回转直径（≥) 顶尖间最大工件支承重量t（≥）马鞍内最大工件回转直径花盘前马鞍有效长度
普通型 万能型 轻型
750～5 000
1 000～8 000 1 500～10 000 1 500～16 000
320
450
630 800 1 000
250/280
6
2.5
4
8
710
800
1 000
250 54 6 80 6、8 28 25 ×20 5
320 70 6 80、100 8、11
400 80
主轴孔径
100 120
莫氏圆锥号米制圆锥号
主轴锥径
120 160
100、120
主轴端部代号 (GB/T 5900.1～5900.3) 装刀基面至主轴中心距离刀杆截面尺寸（高×宽）
11、15
15
45 40 × 32
56 50 × 40
36 32×25
尾座顶尖套锥孔莫氏圆锥号主轴转速范围
6
25～1 600|10～1600 20～1250 8～1250
6.3～800
4～630
r/min 主轴转速级数
16
18
20
18
≥ 纵向进给量范围
0.05~6
0.05～2.5 0.03～3 0.03～1.5
0.04～5
mm/r
横向进给量范围
推荐为纵向进给量的1/2或1/3
mm/r
米制
0.5～12 0.5～112 0.75~44
1~240
1～120 28~3/8 0.5~60 56~1 22~45
加工 寸制 (英制)
56～1/4 22~3/8
14~1
28～1
牙/in 模数径节（DP）
螺纹范围
0.5~6 0.5~112 0.25~5
0.5~120 28~1
56~ 1/4
主电动机功率　kw
11~18.5 7.5~15 4~7.5 11~18.5
11~22
4 JB/T 2322.3—2011
表2
单位为毫米
床身上最大回转直径Da 250 280 320 360 400 450 500 560 630 800 1 000 1250 11 600
350 500 750 1 000 1 500 2 000 2 500 3 000 4 000 5 000 6 000 7 000 8 000 10 000 11 000 12 000 14 000 16 000
最大工件长度
5
