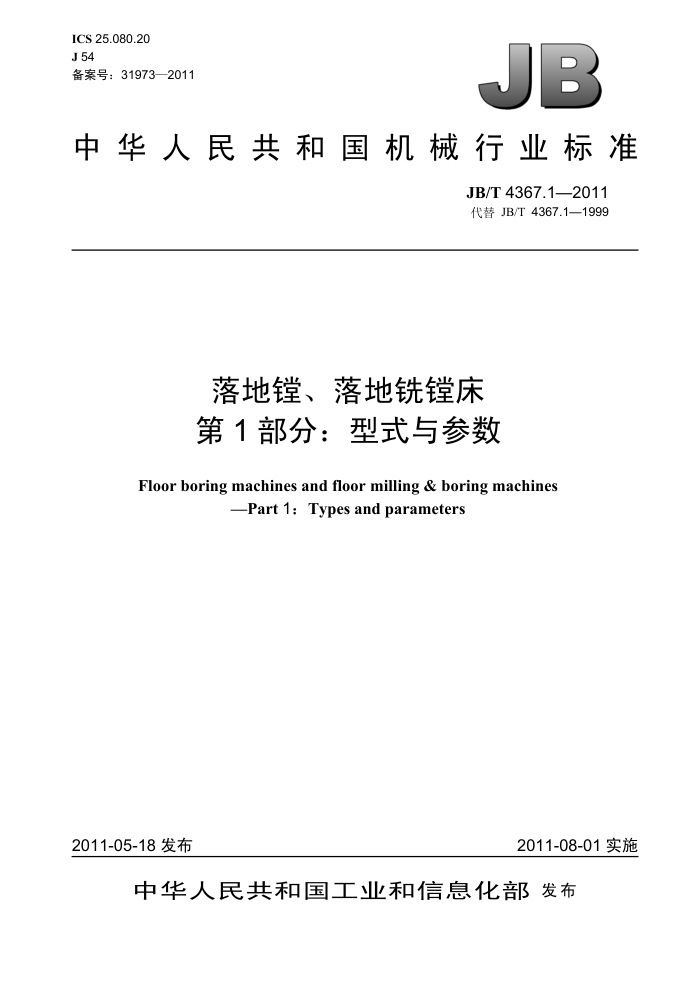

ICS 25.080.20 J 54 备案号：31973—2011
JB
中华人民共和国机械行业标准
JB/T 4367.1—2011 代替 JB/T 4367.1—1999
落地镗、落地铣镗床第 1部分：型式与参数
Floor boring machines and floor milling & boring machines
-Part 1: Types and parameters
2011-08-01 实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 4367.1—2011
目 次
前言.. 1 范围.
.I1
...............................
..................................
................
参数... 图．落地镗床、落地铣床.. 表 1落地镗床、落地铣镗床的参数
2
..····.····.····.····.··
....................
.
.............................
...................................... JB/T 4367.1—2011
前言
JB/T4367《落地镗、落地铣镗床》分为两个部分：
-第1部分：型式与参数; 第2部分：技术条件。
本部分为JB/T4367的第1部分。 本部分代替JB/T4367.1一1999《落地铣镗床参数》 本部分与JB/T4367.1一1999相比，主要变化如下：
第1章“范围”中，适用范围由镗轴直径“大于130 mm～260mm”改为“130mm～320mm"; 第2章“表1”中增加了镗轴直径为320mm的相应参数。
与本部分配套使用的标准有：
GB/T5289.3—2006卧式铣镗床检验条件 精度检验第3部分：带分离式工件夹持固定工作台的落地式机床。
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：武汉重型机床集团有限公司、齐齐哈尔二机床（集团）有限责任公司本部分主要起草人：伍竞平、王惠临、唐晶蕊、熊汉君。 本部分所代替标准的历次版本发布情况为：
ZB J54 023—1989; JB/T 4367.1—1999。
II JB/T 4367.1—2011
落地镗、落地铣镗床　 第1部分：型式与参数
1 范围
JB/T 4367的本部分规定了落地镗床、落地铣镗床的型式与参数。 本部分适用于新设计的镗轴直径为 130 mm～320 mm一般用途的落地镗床、落地铣镗床。
2参数
落地镗床、落地铣镗床的型式如图1所示，参数宜符合表1的规定。
囤
图1落地镗床、落地铣镗床表1落地镗床、落地铣镗床的参数
单位为毫米 320 400 1 800 2 000 8 000 16 000
镗轴直径铣轴直径镗轴轴向行程滑枕轴向行程主轴箱垂直行程立柱横向行程
130 200 800 700 2 000 4 000
160 260 1 000 900 3 000 6 000
200 320 1 200 1 200 4 000 8 000
260 400 1 500 1 500 6 000 10 000
1
