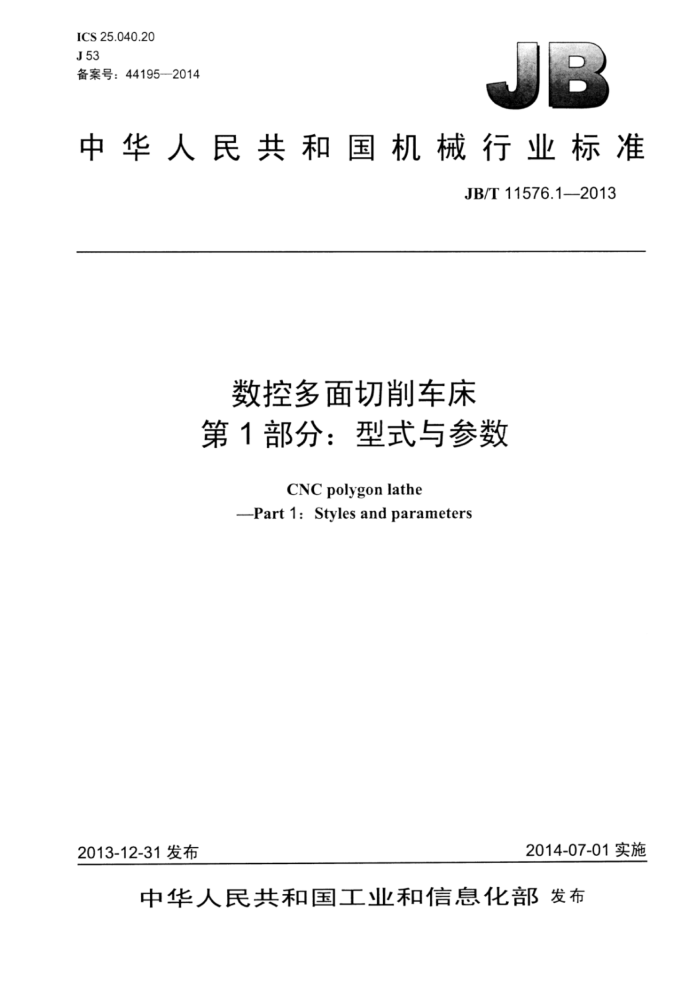

ICS 25.040.20 J53 备案号：441952014
中华人民共和国机械行业标准
JB/T11576.1—2013
数控多面切削车床第1部分：型式与参数
CNC polygon lathe
-Part 1: Styles and parameters
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T11576.12013
目 次
前言范围 2规范性引用文件 3型式 3.1切削型式.. 3.2传动型式. 3.3机床型式. 4参数.. 图1主轴输出轴传动图2万向节传动轴传动图3机床型式. 表1机床参数.
II JB/T11576.1—2013
前言
JB/T11576《数控多面切削车床》分为三个部分：
第1部分：型式与参数；一第2部分：精度检验；
第3部分：技术条件。 本部分为JB/T11576的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：浙江金火机床有限公司、浙江富阳市质量计量监测中心。 本部分主要起草人：张明柱、万川志、马佳、赵阳。 本部分为首次发布。
IⅡI JB/T11576.12013
数控多面切削车床第1部分：型式与参数
1范围
JB/T11576的本部分规定了数控多面切削车床的型式和参数。 本部分适用于最大棒料直径至40mm的数控多面切削车床（以下简称机床）。非数控的多面切削车
床也可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T253722010金属切削机床精度分级 JB/T11576.2一2013数控多面切削车床第2部分：精度检验
3型式
3.1切削型式
刀具与工件的外切。 3.2传动型式 3.2.1主轴输出轴传动，如图1所示。
在切削主轴和工件主轴上分别安装刀具和工件，电动机带动切削主轴运转。能一次完成2的倍数的等边多面体零件加工（24等边以内）。适用于加工一般精度零件。
机床的精度等级按GB/T25372一2010的规定为V级，精度达到JB/T11576.2—一2013的要求。
图1主轴输出轴传动
3.2.2万向节传动轴传动，如图2所示。
在主轴输出轴传动的基础上增加万向节传动，扩大加工范围，能完成圆锥体多平面切削加工。适用于加工一般精度零件。 JB/T11576.12013
机床的精度等级按GB/T25372-2010的规定为V级，精度达到JB/T11576.2-2013的要求。
图2万向节传动轴传动
3.3机床型式
机床的型式如图3所示。
T 中
图3机床型式 JB/T11576.1—2013
4 参数
机床的参数见表1。
单位为毫米
表1 机床参数
参数最大棒料直径
规格尺寸
25 ≥100 ≤180
32 ≥150 ≤180
36 ≥200 ≤200
40 ≥250 ≤200
两主轴端面的最大距离L 刀盘的最大回转直径
