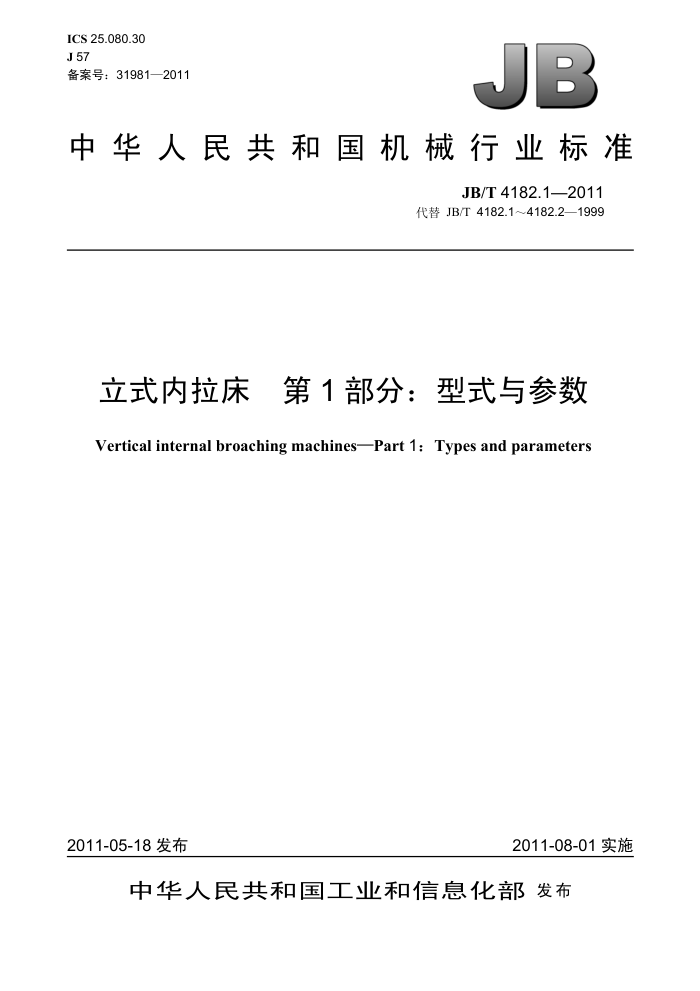

ICS 25.080.30 J 57 备案号：31981—2011
中华人民共和国机械行业标准
JB/T 4182.1—2011
代替 JB/T 4182.1～4182.2—1999
立式内拉床　第 1部分：型式与参数
Vertical internal broaching machinesPart 1: Types and parameters
2011-08-01实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 4182.1—2011
目 次
前言. 1
.1
范围.. 2 规范性引用文件. 3 系列构成。 3.1单缸立式内拉床型式 3.2双缸立式内拉床型式， 4参数... 4.1单缸立式内拉床参数 4.2双缸立式内拉床参数，图1立式内拉床系列构成.. 图 2 单缸立式，图 3 双缸立式表 1 单缸立式内拉床参数，表 2 双缸立式内拉床参数
..
.....
.....................
............. JB/T 4182.1—2011
前創言
JB/T4182《立式内拉床》分为三个部分：
一第 1 部分：型式与参数; 第2部分：静刚度；第3部分：技术条件。
本部分为 JB/T4182的第1部分。 本部分代替JB/T 4182.1一1999《立式内拉床参数》和JB/T 4182.2一1999《立式内拉床 系列型
谱》。
本部分与 JB/T 4182.1一1999 和 JB/T 4182.2一1999相比，主要变化如下:
整合了JB/T4182.2—1999的内容; 一对第1章“范围”进行了修改，使适用界限和对象更加直观明确; 一增加第3章“系列构成”。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分标准起草单位：长沙机床有限责任公司（原长沙机床厂）。 本部分主要起草人：刘利、李广、贺玲。 本部分所代替标准的历次版本发布情况为：
-JB/T 4182.1—1986、JB/T 4182.1—1999; -JB/T 4182.2—1999。
II JB/T 4182.1—2011
立式内拉床　第 1部分：型式与参数
1 范围
JB/T 4182 的本部分规定了立式内拉床的系列构成、基本参数, 本部分适用于新设计的一般用途的立式内拉床（以下简称机床）。
2规范性引用文件
下列文件中的条款通过JB/T 4182的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 6472一1996　立式内拉床　精度检验 GB/T25372—一2010　金属切削机床　精度分级
3 系列构成
立式内拉床系列构成如图1所示。
单缸立式下拉式内拉床
单缸立式内拉床
单缸立式上拉式内拉床
立式内拉床系列构成
双缸立式内拉床
图1立式内拉床系列构成
3.1单缸立式内拉床型式
机床的型式如图2所示。
图2 单缸立式 JB/T 4182.1—2011
单缸立式内拉床是基型系列。该型机床适用于机械制造工业的成批或大量生产，用于拉削各种几何形状的孔等。
该型机床按工作方向可分为立式下拉式内拉床和立式上拉式内拉床。 该型机床按加工工位形式可分为单工位或多工位。单工位机床只安装一把拉刀进行工作；多工位
机床能安装两把或多把拉刀进行工作
机床精度应符合GB/T6472 的规定。机床按GB/T25372—2010中规定的V级精度机床。 3.2双缸立式内拉床型式
该型机床的型式如图3所示。
图3 双缸立式
双缸立式内拉床是基型系列。该型机床适用于机械制造工业的成批或大量生产，用于拉削各种几何形状的孔。
该型机床按加工工位形式可分为单工位或多工位。单工位机床只安装一把拉刀进行工作；多工位机床能安装两把或多把拉刀进行工作
机床精度应符合 GB/T6472 的规定。机床按GB/T25372一2010 中规定的V级精度机床。 ４ 参数 4.1 单缸立式内拉床参数
机床的参数应符合表 1的规定。
表1 单缸立式内拉床参数
额定拉力
kN
40
20 500 600 700 800 1 000 1 250 1 250 1 250
50
63
100
200
300
400
800 1 000 1 250 1 600 1 600 1 600
工作行程
800 800
mm
1 000 1 000 1 250 1 600 2 000 2 000 2 000 100 100
工作台孔径主刀夹座孔径 mm 拉削速度
100 50
120 50
150 50
200 75
250 90
250 100
mm
40
50
2~10
m/min
拉削工件最大半径 mm
160
160
185
200
210
160
2 JB/T 4182.1—2011
双缸立式内拉床参数机床的参数应符合表2 的规定
4.2
表 2 双缸立式内拉床参数 200
1 000 1 200 1 500
额定拉力
kN
400
600
800
1 250 1 600 2 000 2 000 2 000 2 000 2 000 1 600 2 000 2 500 2 500 2 500 3 000 3 000 2 000 200 250 260 300 300 350 350 75
工作行程
mm
工作台孔径主刀夹座孔径拉削速度拉削工件最大半径 mm 两缸最大中心距 mm
mm mm m/min
100
120
135
135
135
135 2~10 280
185 750
200 1 000
280 1 000 1 000 1 000 1 200 1 200
280
270
270
3
