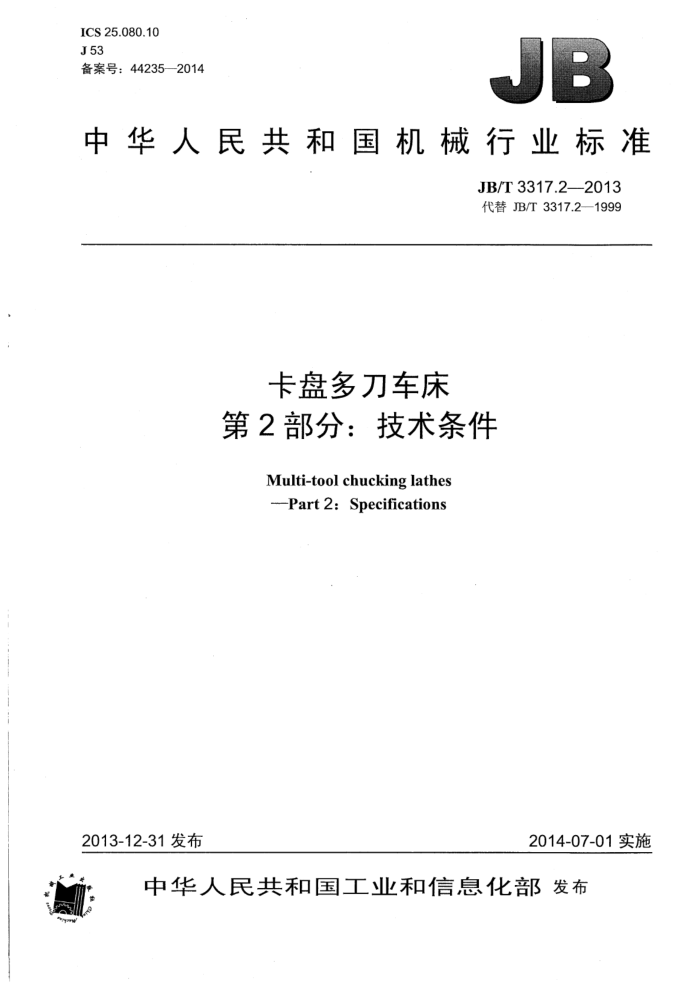

ICS25.080.10 J53 备案号：44235-2014
中华人民共和国机械行业标准
JB/T3317.2—-2013 代替JB/T3317.2—1999
卡盘多刀车床第2部分：技术条件
Multi-tool chucking lathes ---Part 2: Specifications
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T3317.2---2013
目 次
前言：范围
L
1
规范性引用文件
2 3 4 随机附件和工具 5. 6 加工和装配质量. 7
一般要求.
安全卫生
机床空运转试验. 8 机床的负荷试验... 9
.......................
机床精度检验， JB/T3317.2--2013
前言
JB/T3317《卡盘多刀车床》分为以下两个部分：
第1部分：精度检验；一第2部分：技术条件。 本部分为JB/T3317的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T3317.2—1999《卡盘多刀车床技术条件》，与JB/T3317.2—1999相比主要技术变
化如下：
规范性引用文件用现行标准代替，并增加了“GB/T6576一2002”弓用文件； “尾座与尾座体底座与床身结合面”更改为“尾座体与尾座底板的结合面”「见本部分和原部分6.4中的c）。
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：大连机床集团有限责任公司、沈阳机床（集团）有限责任公司。 本部分主要起草人：罗秀珍、付承云、刘莲花、王兴海。 本部分所代替标准的历次版本发布情况为：
ZBnJ53018—1990; JB/T3317.2-1999。
II JB/T3317.2—2013
卡盘多刀车床第2部分：技术条件
1范围
JB/T3317的本部分规定了卡盘多刀车床的设计、制造和验收的技术要求。 本部分适用于刀架上最大车削直径至500mm的卡盘多刀车床。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB5226.1--2008机械电气安全机械电气设备第1部分：通用技术条件 GB/T6576—2002机床润滑系统 GB/T9061—2006金属切削机床通用技术条件 GB15760—2004 金属切削机床·安全防护通用技术条件 GB/T16769—2008 金属切削机床噪声声压级测量方法 GB/T23572-2009 金属切削机床液压系统通用技术条件 GB/T25373-2010 金属切削机床 装配通用技术条件 GB/T25374—2010 金属切削机床 清洁度的测量方法 GB/T25376-2010 金属切削机床 机械加工件通用技术条件 JB/T3317.1--2013 卡盘多刀车床第1部分：精度检验 JB/T3997—2011 金属切削机床灰铸铁件技术条件
3一般要求
按本标准验收机床时，必须同时对GB/T9061—2006、GB/T25376-2010、GB/T25373—2010等标准中未具体化的其余验收项目进行检验。
4随机附件和工具
机床应配齐保证基本性能的附件和工具并随机供应。扩大机床使用性能的特殊附件和工具应根据用户要求按协议供应。
5安全卫生
5.17 机床的安全防护应符合GB15760—2004的规定。 5.2按GB/T16769-2008的规定检验机床噪声，在空运转条件下，机床噪声声压级不得超过83dB（A） JB/T3317.2-—2013
6加工和装配质量
6.1机床的铸件质量应符合JB/T3997一2011的规定，机床的重要铸件（床身底座、主轴箱体）应在精加工后进行时效处理。 6.2机床主要纵、横向移动导轨副，应采取表面淬火或采用耐磨性高的材料以及镶钢导轨等耐磨措施。 6.3下列结合面按特别重要固定结合面要求检验：
a）主轴箱与床身结合面： b）滑体之间固定结合面； c）刀架底座（可移动的）与床身结合面。
6.4下列结合面按重要固定结合面要求检验：
a）液压缸支架结合面； b）底座与床身结合面： c）尾座体与尾座底板的结合面； d）镶钢导轨结合面。
6.5主轴箱内部清洁度按GB/T25374一2010规定的重量法进行检验（抽查），其杂质和污物不应超过表1的规定。其他部位按目测、手感法检验。
表1
刀架上最大车削直径 mm
检验部位
≤200
>200
杂质质量 mg
主轴箱
15 000
25 000
机床空运转试验
7
7.1机床的空运转试验应按GB/T9061--2006中4.6的规定，进行以下试验：
a）主轴系统和液压系统的温升试验应符合GB/T23572--2009的规定： b）主运动和进给运动的试验（抽查）： c）动作试验； d）安全防护装置和保险装置的检验应符合GB15760--2004的规定； e）噪声检验； f）空运转功率试验（抽查）； g）电气系统的检验应符合GB5226.1—2008的规定； h）液压、润滑系统的检验应符合GB/T23572-2009和GB/T6576—2002的规定； i）整机连续空运转试验。
7.2刀架应做重复定位精度检验，检验5次，其最大差值不应超过如下规定：
纵向：0.02mm; 横向：0.01mm。
机床的负荷试验
8
8.1机床的负荷试验规范按设计规定进行，试验时机床所有机构应工作正常。 8.2机床主传动系统的扭矩试验：
2 JB/T3317.2--2013
a）机床主传动系统的最大扭矩试验： b）机床短时间超过最大扭矩25%的试验。
8.3机床切削抗力试验：
a）机床最大切削抗力的试验： b）机床短时间超过最大切削抗力25%的试验。 注：最大转矩、最大切削抗力均指设计规定的最大值。
8.4对于成批生产的机床，允许在2/3的最大扭矩、2/3的最大切削抗力下进行试验，但应定期进行最大扭矩、最大切削抗力和短时间超过最大扭矩25%及短时间超过最大切削抗力25%的抽查试验。 8.5机床主传动系统达到最大功率的试验（抽查）。
9机床精度检验
9.17 机床的精度检验按JB/T3317.1—2013进行。 9.2G1、G10、M1、M2、M3应在机床达到中速稳定温度时检验。 9.3M1、M2、M3精车试件加工表面粗糙度Ra最大允许值为3.2μm。 11
