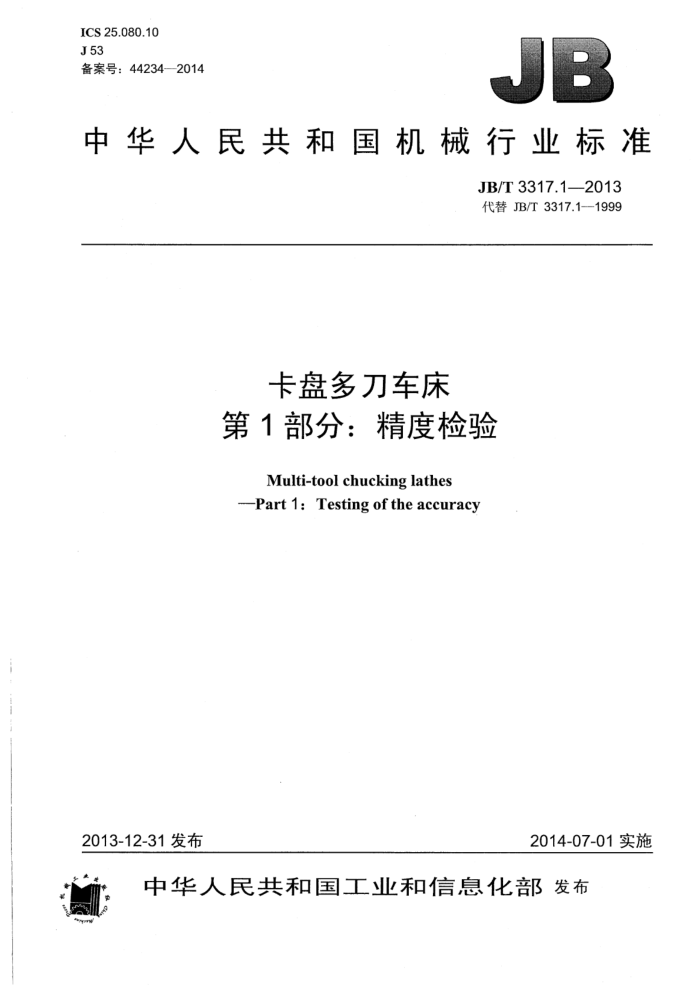

ICS25.080.10 J53 备案号：44234—2014
中华人民共和国机械行业标准
JB/T3317.12013 代替JB/T3317.1--1999
卡盘多刀车床第1部分：精度检验
Multi-tool chucking lathes --Part 1 : Testing of the accuracy
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T3317.1---2013
目 次
前言
1
范围规范性引用文件一般要求. 几何精度检验.
/
...........+......+...
..+.+.-++.
3 4
1
工作精度检验
12
5 JB/T3317.1—2013
前 言
JB/T3317《卡盘多刀车床》分为以下两个部分：
第1部分：精度检验；第2部分：技术条件。
本部分为JB/T3317的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T3317.1-1999《卡盘多刀车床精度检验》，与JB/T3317.1—1999相比主要技术变
化如下：
-增加了“前言”和“目次”；一增加了“3.1在本部分中，所有的线性尺寸、公差都用毫米单位来表示”：内容格式和图表按编写规则进行了修改； -工作精度检验项目序号用“M1、M2、M3”替换了原标准的“P1、P2、P3” 规范了计量单位。
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：大连机床集团有限责任公司、沈阳机床（集团）有限责任公司。 本部分主要起草人：付承云、罗秀珍、刘莲花、王兴海。 本部分所代替标准的历次版本发布情况为：
ZBnJ53017-1990; JB/T3317.1-1999。
II JB/T3317.1-2013
卡盘多刀车床第1部分：精度检验
1范围
JB/T3317的本部分规定了卡盘多刀车床的几何精度检验和工作精度检验的要求及检验方法。 本部分适用于刀架上最大车削直径至500mm的卡盘多刀车床。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度
3一般要求
3.1在本部分中，所有的线性尺寸、公差都用毫米（mm）单位来表示。 3.2使用本部分时，应按照GB/T17421.1一1998的规定。尤其是检验前安装主轴及其他部件的空运转升温，检验方法和检验工具的精度。 3.3按照GBT17421.1-1998中3.1的规定调整安装水平，水平仪在纵向和横向的读数均不超过0.04/ 1000. 3.4检验前一般可按装拆工具和检验方便、热检项目的要求安排实际检验次序。 3.5当实测长度与本部分规定的长度不同时，公差应根据GB/T17421.1一1998中2.3.1.1的规定，按能够测量的长度折算。折算结果小于0.01mm时，仍按0.01mm计。 3.6工作精度检验时，试件的检验应在精车后进行。 3.7根据用户和制造厂的协议，检验项目可以增减。 JB/T3317.1—2013
几何精度检验
4
检验项目
G1
刀架纵向移动对主轴轴线的平行度： a）在垂直平面内； b）在水平平面内（对于刀架可回转的机床不检验b项）注1：在垂直平面内一一与车刀基面垂直的平面。 注2：在水平平面内一一与车刀基面平行的平面。
简图
公差
D>200
D≤200
在300测量长度上 a) b) 其中：D为刀架上最大车削直径。
0.025 0.015
0.03 0.02
检验工具
指示器、检验棒
检验方法（按GB/T17421.1-1998中5.4.1.2.1、5.4.2.2.3和3.2.2的规定）
将检验棒插入主轴锥孔内。指示器固定在刀架上，使其测头触及检验棒的表面：a）垂直平面内；b）水平平面内。 移动刀架在全部行程上检验。
将主轴旋转180°，重复检验一次。 a）、b）的误差分别计算。两次测量结果的代数和之半，就是平行度误差。 JB/T3317.1-2013
检验项目
G2
刀架纵向移动在水平面内的直线度（适用于刀架可回转的机床）
简图
公差
D≤200
D>200
在300测量长度上：
0.015
0.02
其中：D为刀架上最大车削直径。
检验工具
指示器、检验棒
检验方法（按GB/T17421.11998中5.2.3.2.3的规定）
将检验棒插入主轴锥孔内。指示器固定在刀架上，使其测头触及检验棒的表面。调整刀架，使指示器在检验棒两端读数相等。移动刀架，在全部工作行程上检验。
指示器读数的最大差值，就是直线度误差。 JB/T3317.1-2013
检验项目
G3
刀架横向移动的直线度（适用于刀架可回转的机床）
简图
公差
D≤125 D>125~200 D>200~320 D>320 0.01
0.02
0.012
0.015
其中：D为刀架上最大车削直径。
检验工具
指示器、可调平尺
检验方法（按GB/T17421.1—1998中5.2.3.2.1、5.2.3.3的规定）
将可调平尺固定在主轴上。指示器固定在刀架上，使其测头触及平尺表面。移动刀架，调整平尺，使指示器在平尺的两端读数相等。移动刀架在全部工作行程上检验。
指示器读数的最大差值，就是直线度误差。 JB/T3317.12013
检验项目
G4
主轴定心轴颈的径向跳动
简图
公差
D≤200 0.01
D>200 0.015
其中：D为刀架上最大车削直径。
检验工具
指示器
检验方法（按GB/T17421.1-1998中5.6.1.2.2的规定）
固定指示器，使其测头垂直触及定心轴颈的表面，旋转主轴检验。 指示器读数的最大差值，就是径向跳动误差。
