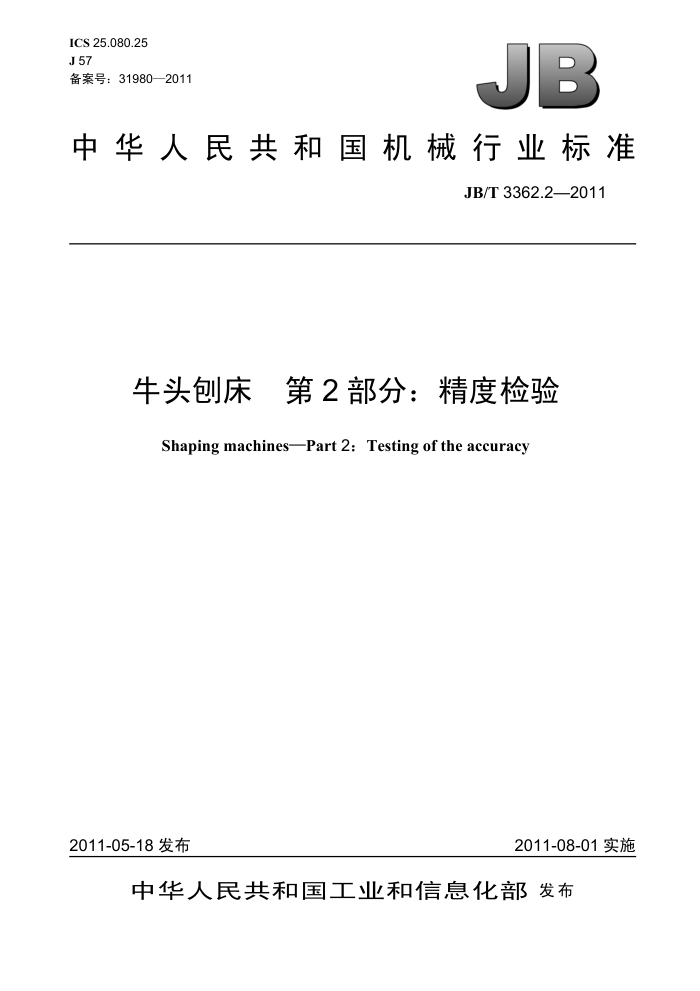

ICS 25.080.25 J 57 备案号：31980—2011
JB
中华人民共和国机械行业标准
JB/T 3362.2—2011
牛头刨床 第2 部分：精度检验
Shaping machinesPart 2: Testing of the accuracy
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T 3362.2—2011
目 次
前言.. 范围..
....I
...............................
.........................
1
规范性引用文件. 3 一般要求 4几何精度检验 5工作精度检验...
2
10 JB/T 3362.2—2011
前創言
JB/T3362《牛头刨床》分为三个部分：
一第1部分：参数；一第2部分：精度检验；第3部分：技术条件。 本部分为JB/T3362的第2部分。 本部分由中国机械工业联合会提出本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：长沙机床有限责任公司（原长沙机床厂）。 本部分主要起草人：刘利、贺玲。 本部分为首次发布
II JB/T 3362.2—2011
牛头刨床　第2部分：精度检验
1 范围
JB/T3362的本部分规定了牛头刨床的儿何精度和工作精度的要求及检验方法。 本部分适用于最大刨削长度 200 mm～1500 mm 的牛头刨床。
2　规范性引用文件
下列文件中的条款通过JB/T 3362 的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度（eqv ISO 230-1: 1996) 3一般要求 3.1本部分中所有线性尺寸均用毫米（mm）表示。 3.2使用本部分时应按GB/T17421.1 的规定，尤其是精度检验前的安装、主轴和其他部件空运转的升温、检验方法和检验工具的精度。 3.3按GB/T17421.1中在调整机床安装水平时，将工作台和横梁分别置于其行程的中间位置，在工作台上平面中央放置水平仪，水平仪在纵向和横向的读数均不超过0.04/1000。 3.4本部分所列出的精度检验项目顺序，并不表示实际检验次序。为了装拆检验工具和检验方便，可按任意的次序进行检验。 3.5本部分规定的检测项目，不必全部进行检验。用户可根据需要，同制造厂协商确定相应的检验项目，但应在订货协议中明确。 3.6工作精度检验时，试件的检验应在精刨后进行。 3.7各项几何精度检验时，均应采用手动或机床低速运动。 3.8当实测长度与本部分规定的长度不同时，公差应按GB/T17421.1一1998中2.3.1.1的规定，按能够测量的长度折算。折算结果小于0.005 mm时，仍按 0.005 mm计。
1 JB/T 3362.2—2011
4几何精度检验检验项目
G1
工作台上平面的平面度
简图
公差
L≤320 0.020/300 3201 000 0.035/300 L——最大刨削长度。
检验工具
框式水平仪、桥板
检验方法
应符合GB/T17421.1—1998中5.3.2.3的规定。 工作台和横梁分别置于其行程的中间位置，在工作台上平面上放一桥板，其上放水平仪。分别沿图示各测量方向移动桥板，每隔桥板跨距d记录一次水平仪
计数。通过工作台上平面OAC3点建立基准平面，根据水平仪计数求得各测量点到基准平面的坐标值。
误差以任意300mm测量长度上的最大坐标差值计。
2 JB/T 3362.2—2011
检验项目
G2
工作台侧平面对工作台上平面的垂直度
简图
2
17 L
7
公差
0.08/1 000
检验工具
框式水平仪
检验方法
应符合 GB/T17421.1—1998中5.5.1.2.2的规定。 工作台和横梁分别置于其行程的中间位置在工作台上平面及侧平面的中央位置放置水平仪进行检验。 误差以两组水平仪计数之差的最大值计。
3 JB/T 3362.2—2011
检验项目
G3
横梁和工作台移动的直线度： a）横梁移动; b）工作台移动。
简图
公差
a）及b) 0.06/1 000
检验工具
框式水平仪
检验方法
应符合GB/T17421.1—1998中5.2.1.2.2.1的规定。 a）工作台置于其行程的中间位置，在工作台上平面的中央位置沿纵向放置一水平仪，移动横梁，至少在其行程
的两端及中间位置上检验。 b）横梁紧固在其行程的中间位置，在工作台上平面的中央位置沿横向放置一水平仪，移动工作台，至少在其行
程的两端及中间位置上检验。 a)、b）误差分别计算。误差以水平仪计数的最大差值计。 检验时，也可在床身适当部位沿测量方向放置一水平仪，借以扣除机床倾斜所产生的影响。
4 JB/T 3362.2—2011
G4
检验项目
工作台移动对工作台上平面的平行度
简图
2b/9
126/9
-工作台宽度
公差
在任意300测量长度上为0.02
检验工具
等高块、平尺、指示器
检验方法
应符合 GB/T 17421.1—1998中5.4.2.2.2.1 的规定。 横梁紧固在其行程的中间位置。在工作台上平面沿工作台横向进给方向放置两等高块，等高块上放一长度为b的
平尺，等高块分别距平尺两端2b/9。
在刀架上固定指示器，使其测头触及平尺，移动工作台，在工作台前端进行检验。 误差以指示器读数的最大差值计。 分别在不使用工作台支架和使用工作台支架两种情况下检验。
