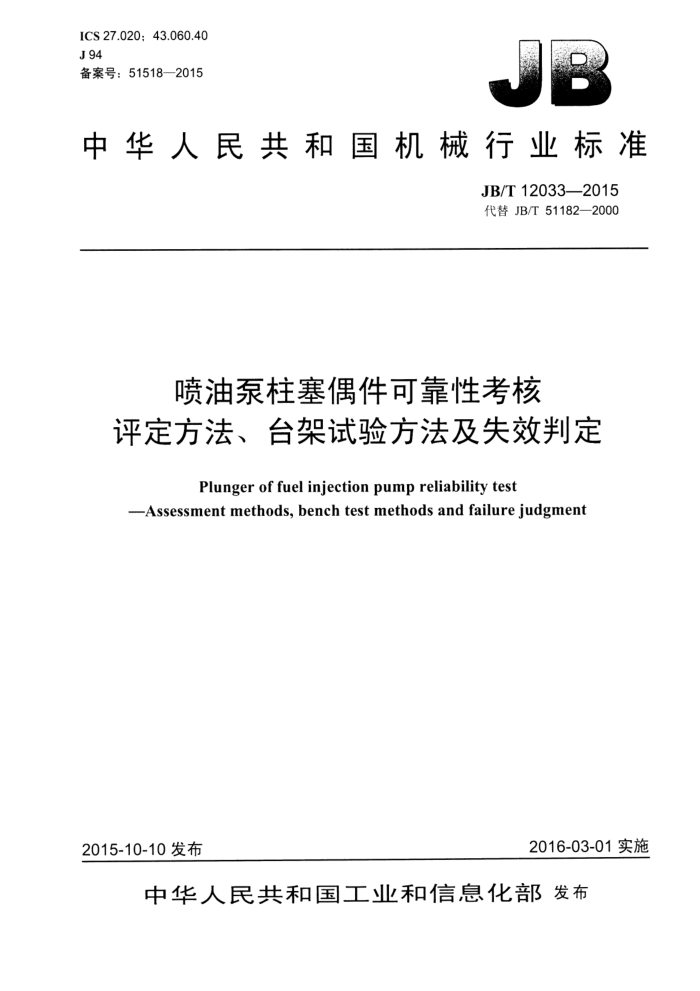

ICS 27.020; 43.060.40 J 94 备案号：51518—2015
中华人民共和国机械行业标准
JB/T 12033——2015 代替 JB/T 51182—2000
喷油泵柱塞偶件可靠性考核
评定方法、台架试验方法及失效判定
Plunger of fuel injection pump reliability test
-Assessment methods, bench test methods and failure judgment
2016-03-01实施
2015-10-10 发布
中华人民共和国工业和信息化部发布 JB/T 12033—2015
目 次
前言. 1 范围 2规范性引用文件. 3可靠性考核评定方法 3.1可靠性评定指标... 3.2可靠性评定方法. 4可靠性试验方法.. 4..．试验样本..…. 4.2 试验方法… 5失效判定规则
.11
...................
...............
...........................
....2
.2 JB/T 12033-2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T51182一2000《喷汕泵柱塞偶件可靠性考核评定方法、台架试验方法及失效判
定》，与JB/T511822000相比主要技术变化如下：
-将可靠性试验“按750h定时截尾”修改为“按1000h定时截尾”（见4.2.2，2000年版的4.2.2)； —将“按JB/T51182”修改为“按JB/T11414—2013中表1”（见4.2.3，2000年版的4.2.3）； -将“在750h试验结束时”修改为“在1000h试验结束时”（见4.2.5，2000年版的4.2.5）； -将“按JB/T7173.1的规定”修改为“按GB/T5264的规定”（见4.2.5，2000年版的4.2.5）； -将“若密封值低丁同类产品径部密封样品下限值（问隙最大）3s以上”修改为“若密封值比
同类产品径部密封值下限低30%以上”（见4.2.5，2000年版的4.2.5）。 本标准由中国机械工业联合会提出。 本标准由全国燃料喷射系统标准化技术委员会（SAC/TC396）归口。 本标准起草单位：中国第一汽车股份有限公司无锡汕泵油嘴研究所、无锡威孚高科技集团股份有限
公司、南岳电控（衡阳）工业技术有限公司。
本标准主要起草人：华驶、朱锡芬、王东、李静、陈颍、唐立峰、严新、李刚、周争芳。 本标准所代替标准的历次版本发布情况为：
-JB/T 51182-1994,JB/T 51182—2000。
II JB/T 12033--2015
喷油泵柱塞偶件可靠性考核
评定方法、台架试验方法及失效判定
1范围
本标准规定了喷汕泵柱塞偶件可靠性考核评定方法、可靠性试验方法及失效判定规则。 本标准适用于喷汕泵柱塞偶件的可靠性测定和考核评定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5264柴汕机喷汕泵柱塞偶件技术条件 JB/T11414一2013合成式喷汕泵总成可靠性考核评定方法、台架试验方法、故障分类及判定规
则
3可靠性考核评定方法
3.1可靠性评定指标
可靠性评定指标为喷油泵柱塞偶件失效前的平均T作时问，按公式（1）计算。
(1)
MTTF
rll
式中: MTTF- 失效前的平均T作时问，单位为小时（h）;
一在试验截山时问内出现失效的样本数； ti一第i副柱塞偶件失效的时问，单位为小时（h); n——可靠性试验样本数; To—一可靠性试验截尾时问，单位为小时（h）。
当 r=0 时，令 MTTF=2nTo。 3.2可靠性评定方法
若MTTF大」或等丁规定的目标值（目标值按制造厂与用户的协议），则判为合格；反之，则判为不合格。
4可靠性试验方法
4.1试验样本 4.1.1进行可靠性试验的柱塞偶件应符合产品图样和有关技术文件的规定，并经工厂检验部门检验合
1 JB/T 12033-2015
格。 4.1.2 2在生产厂仓库或生产线末端抽样时，样本母体不少于90副；在用户或市场抽样时，不限样本母体量。 4.1.3随机抽样不少于6副，全部进行可靠性试验。 4.2试验方法 4.2.1# 柱塞偶件的可靠性试验是将柱塞偶件装入喷汕泵内在室内喷汕泵可靠性试验台上进行冷拖运转。 4.2.2木 柱塞偶件的可靠性试验按1000h定时截尾试验方式进行。 4.2.3柱塞偶件的可靠性试验T况与所配喷汕泵的T况相同，且按JB/T11414—2013中表1的要求调整喷汕泵的供汕量及其偏差。 4.2.4试验期间柱塞偶件若有损坏，则判为失效，并停止已失效样本的试验。 4.2.5柱塞偶件在1000h试验结束时，应按GB/T5264的规定检查径部密封性，若密封值比同类产品径部密封值下限低30%以上，则判为失效。
5失效判定规则
5.1对于能及时发生的失效，即记下其准确的失效时刻。 5.2对于不能及时发生的失效，按公式（2）确定其发生时刻Tim
已知在［ti-1，t］时间间隔内发生n个失效，则其中第m 个失效发生时刻为：
Tim = t;-1 t; -ti-
(2)
n; +1
2
