F

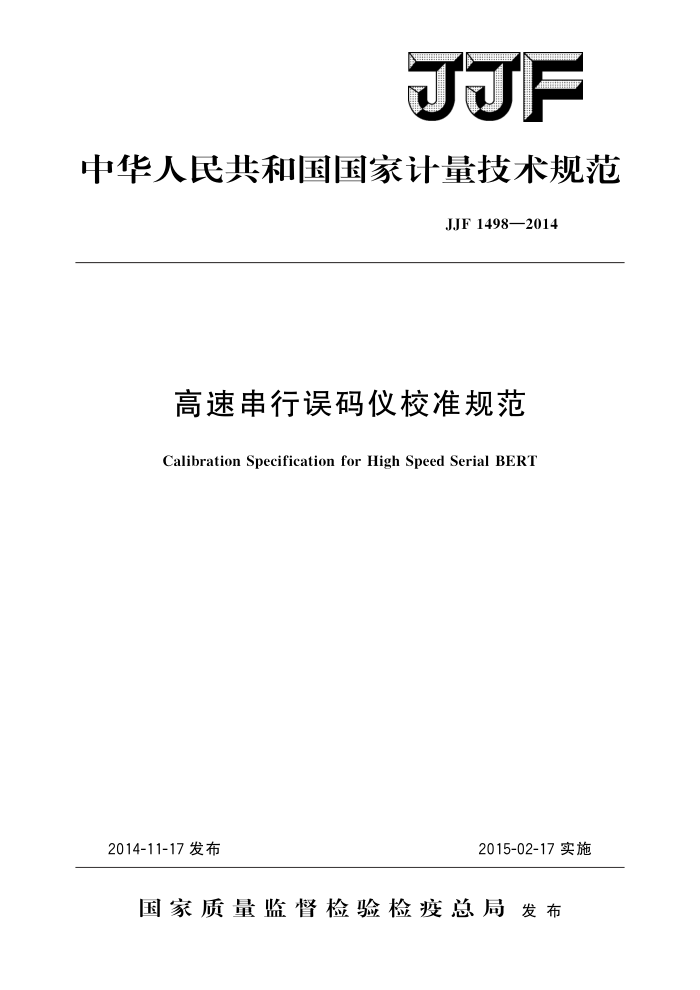

中华人民共和国国家计量技术规范
JJF1498—2014
高速串行误码仪校准规范
Calibration Specification for High Speed Serial BERT
2015-02-17实施
2014-11-17发布
国家质量监督检验检疫总局发布 JJF1498—2014
高速串行误码仪校准规范
JJF 1498—2014
Calibration Specificationfor
High Speed Serial BERT
归口 单位：全国无线电计量技术委员会起草 单 位：湖北省计量测试技术研究院
工业和信息化部通信计量中心
本规范委托全国无线电计量技术委员会负责解释 JJF1498—2014
本规范主要起草人：
葛久志 (湖北省计量测试技术研究院) 黄震（工业和信息化部通信计量中心）詹杰 (湖北省计量测试技术研究院)
参加起草人：
汪岩峰（湖北省计量测试技术研究院）秦怀明 （工业和信息化部通信计量中心） JJF1498—2014
目
录
引言范围….
(IⅡ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (9) (9) (10) (15) (20) (25) (27) (29) (35)
1 2 引用文件. 3 概述
计量特性· 4.1合成时钟源， 4.2脉冲图案发生器· 4.3 功能 5校准条件 5.1环境条件 5.2校准用设备 6校准项目和校准方法· 6.17 校准项目。 6.2校准方法 7 校准结果表达·
4
复校时间间隔附录A高速串行误码仪光接口附录 B 高速串行误码仪校准原始记录格式附录 C 高速串行误码仪校准证书内页格式附录 D 高速串行误码仪（光接口）校准原始记录格式附录E 高速串行误码仪（光接口）校准证书内页格式附录F 高速串行误码仪不确定度分析报告附录 G 高速串行误码仪（光接口）校准不确定度分析报告
8
- JJF1498—2014
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》编制。 本规范为首次发布。
I JJF1498—2014
高速串行误码仪校准规范
1范围
本规范适用于速率在100Mbit/s～12.5Gbit/s范围内的高速串行误码仪的校准。 其他同类型仪表的校准也可参照执行。
2引用文件
本规范引用以下文件： ITU-T建议O.150（05/96）数字传输设备性能测量仪器的一般要求（GeneralRe
quirements for Instrumentation for Performance Measurements on Digital Transmission Equipment)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范 3概述
高速串行误码仪是用于高速数字通信元器件和系统误码性能测试的仪表，基本结构如图1所示。高速串行误码仪一般由合成时钟源（synthesizer）、脉冲图案发生器（PPG）、误码检测器（ED）以及光模块组成。高速串行误码仪校准包括电参数校准和光参数校准，光参数校准方法可参照附录A进行。
时钟数据
合成时钟源 时钟
光接口
脉冲图案发生器(PPG)
光模时钟 块数据
光接口
误码检测器(ED)
图1高速串行误码仪基本结构示意图
4计量特性 4.1合成时钟源 4.1.1内参考时钟频率
范围：100MHz～12.5GHz；最大允许误差：士1×10-5。
4.1.2信号上升、下降时间
小于80ps（幅度的20%至80%）。 4.1.3信号幅频特性
土15%或士0.1V，取其中较大者。 JJF1498—2014
4.1.4信号固有抖动（峰峰值）
不大于20ps。 4.1.5信号占空比
标称值：50%；最大允许误差：士10%。 4.2脉冲图案发生器 4.2.1数据输出信号幅度
可调节范围：0.25V～2.5V；最大允许误差：士（50mV十17%×幅度）。 4.2.2数据输出信号眼图交叉点百分比
标称值：50%；最大允许误差：士15%。 4.2.3数据输出信号幅频特性
士15%或士0.1V，取其中较大者。 4.2.4数据输出信号上升、下降时间
小于80ps（幅度的20%至80%）。 4.3功能
能按照设定的图案发送或接收脉冲信号序列，伪随机序列图案的编码规则符合
ITU-T建议O.1505中的规定。
注：以上列举了高速串行误码仪各项校准参数的测量范围和技术参数要求，校准时应以被校高
速串行误码仪技术说明书中所列的技术参数要求为准。
5校准条件
5.1环境条件 5.1.1环境温度：（23士5）℃。 5.1.2校准期间内最大温度变化：士2.0℃。 5.1.3相对湿度：≤85%。 5.1.4电源电压：（220士11）V；频率：（50士1）Hz。 5.1.5实验室应无剧烈震动和影响测量结果的电磁场干扰。 5.2校准用设备 5.2.1微波频率计
a）频率测量范围：10kHz12.5GHz； b）内部时基准确度：优于1×10-7。
5.2.2通信信号分析仪
a）带宽：不低于20GHz； b）电压幅度测量误差：不超过士1%； c）时间间隔测量误差：不超过士1%。
5.2.3固定衰减器
a）特性阻抗：50Q； b）频率范围：DC～18GHz; c）衰减值：20dB士0.5dB；
2 JJF1498—2014
d）电压驻波比：不大于1.5dB； e）物理连接：SMA。
5.2.4射频电缆
a）特性阻抗：50Q； b）频率范围：DC～18GHz； c）插人损耗：不大于0.5dB： d）电压驻波比：不大于1.5dB； e）物理连接：SMA。
6 校准项目和校准方法 6.1 校准项目
校准项目见表1。
表1 校准项目一览表
序号 1 2
校准项目
外观及工作正常性检查主要功能检查（PPG及ED) 物理接口参数测试
3 4 5 6 7 8 9 10 11
内参考时钟频率
内参考时钟信号上升、下降时间内参考时钟信号输出幅频特性内参考时钟信号输出固有抖动内参考时钟信号输出占空比
数据输出信号幅度数据输出信号幅频特性
数据输出信号上升、下降时间数据输出信号眼图交叉点百分比
6.2校准方法 6.2.1 预热要求
进行校准时，所有测量标准及其他设备、被校仪表应按照说明书的要求预热。
6.2.2外观及工作正常性检查
被校高速串行误码仪应带有说明书、必要的附件。被校高速串行误码仪应完好无损，各部件应安装牢固，各开关、按钮工作应正常。接通电源后，被校高速串行误码仪应能正常工作，显示功能应正常，各功能模块间应能正常切换。 6.2.3主要功能检查
按被校仪表使用手册的要求，对被校仪表进行设置，将收、发信号接口和时钟信号
3
