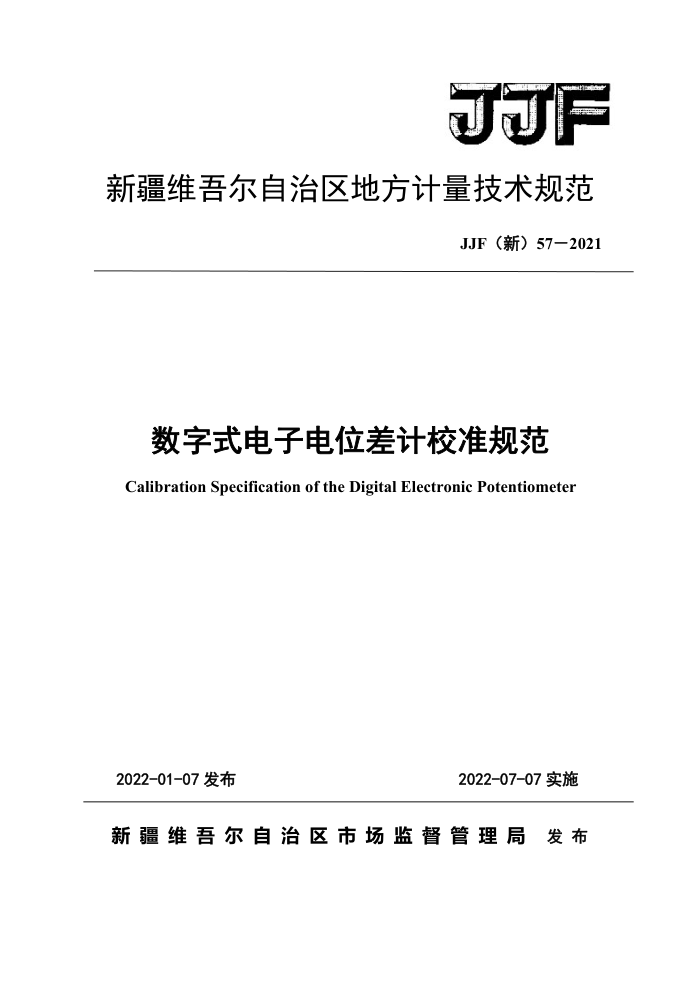

新疆维吾尔自治区地方计量技术规范
JJF（新）57-2021
数字式电子电位差计校准规范 Calibration Specification of the Digital Electronic Potentiometer
2022-01-07发布
2022-07-07实施
新疆维吾尔自治区市场监督管理局发布 JJF(新)57-2021
数字式电子电位差计校准规范 Calibration Specification of the Digital ElectronicPotentiometer
JJF（新）572020
归口单位：新疆维吾尔自治区市场监督管理局主要起草单位：新疆维吾尔自治区计量测试研究院参加起草单位：北京飞马航遥科技有限公司
本规范委托起草单位负责解释 JJF(新)57-2021
本规范主要起草人：
罗雪芳（新疆维吾尔自治区计量测试研究院）吴蓓（新疆维吾尔自治区计量测试研究院）
参加起草人：
刘志强（新疆维吾尔自治区计量测试研究院）王晓文（新疆维吾尔自治区计量测试研究院）李斌（新疆维吾尔自治区计量测试研究院）丁昭（新疆维吾尔自治区计量测试研究院）郭东升（北京飞马航遥科技有限公司） JJF(新)57-2021
目 录
引 1 2 引用文件. 3术语和计量单位 3.1术语和定义 3.2计量单位.. 4 概述. 5 计量性能要求. 5. 1 显示分辨力. 5. 2 示值误差， 6 校准条件. 6.1环境条件， 6.2 测量标准及其他设备， 7校准项目和校准方法 7. 1 外观及工作正常性检查， 7. 2 校准前准备 7. 3 示值误差， 7.4 校准点的选取. 8 校准结果 8.1 校准记录.... 8.2 校准证书.. 9复校时间间隔附录A 数字电位差计校准原始记录格式. 附录B 校准证书的内容附录C 数字电位差计示值误差测量不确定度评定示例
范围.
2
3
**.. .3
5
6
.8 JJF(新)57-2021
引言
JJF1001-2011《通用计量术语及定义》、JJF1071-2010《国家计量校准规范编写规则》和JJF1059.1-2012《测量不确定度评定与表示》共同构成本规范制订的基础性系列规范。
本规范主要参考JJG123-2004《直流电位差计检定规程》、JJF1587-2016《数字多用表校准规范》、JJF1638-2017《多功能标准源校准规范》编制而成
本规范为首次发布。
II JJF(新)57-2021
数字式电子电位差计校准规范
1范围
本规范适用于测量范围为（0～土1.99999）V数字式电子电位差计的校准。
2引用文件
本规范引用以下文件： JJG123-2004直流电位差计检定规程 JJF1587-2016数字多用表校准规范 JJF1638-2017多功能标准源校准规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范
3术语和计量单位 3.1术语和定义 3.l.1数字式电子电位差计digitalelectronicpotentiometer
数字式电子电位差计是一种利用补偿原理进行测量的自动平衡显示仪表，能连续显示和记录被测量参数变化情况。 3.1.2电位差potential difference
电位差，也称作电压或电势差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。 3.2计量单位
电位差的国际单位制单位为伏特（V，简称伏），常用的单位还有毫伏（mV）、微伏（μV）、千伏（kV）等。数字式电子电位差计各档位的测量结果常用毫伏（mV）、 微伏（μV）表示。
4概述
数字式电子电位差计（以下简称数字电位差计）一般由稳压电源、测量桥路、热电偶、放大器、指示结构等构成，其中测量桥路产生直流电压，使之与热电偶产生的热电势相平衡，通过放大器指示出平衡后的差值，从而实现对热电偶、传感器、变送
1 JJF(新)57-2021
器等一次仪表输出的毫伏信号进行精密检测，也可作为标准毫伏信号源直接校验多种变送器及仪表。 5计量特性 5.1显示分辨力
数字电位差计显示分辨力为：0.001mV、0.01mV。
5.2示值误差
数字电位差计电压误差表达方式如下：
Em=±(a%U+b%U.)
: (1)
式中：Em——基本误差极限值，V;
U一一被检数字电位差计输出值，V； Um—一被检数字电位差计满度值，V； α——与读数值有关的误差系数； b一一与满度值有关的误差系数。
基本误差公式中包括零电势。 注：以上指标不做合格判定依据，仅供校准及不确定度评定时参考。
6校准条件 6.1环境条件 6.1.1环境温度：（20±2）℃； 6.1.27 相对湿度：≤75%； 6.1.3 电源电压：交流（220±22）V，频率（50土1）Hz； 6.1.4无强电磁场干扰、无震动。 6.2测量标准及其他设备
标准设备的测量结果扩展不确定度（k-2)应小于校验仪表最大允许误差绝对值的 1/3，分辨力应小于校验仪最大允许误差绝对值的1/5。测量范围应覆盖数字电位差计各功能的输出范围。
校准用测量标准及其他设备见表1。
表1测量标准及其他设备一览表
序号
名称
测量范围
主要性能指标
分辨力优于0.2nV，扩展不确定度（k=2)
（0～±1.99999）V 应小于校验仪表最大允许误差绝对
数字多用表
1
值的1/3
2
