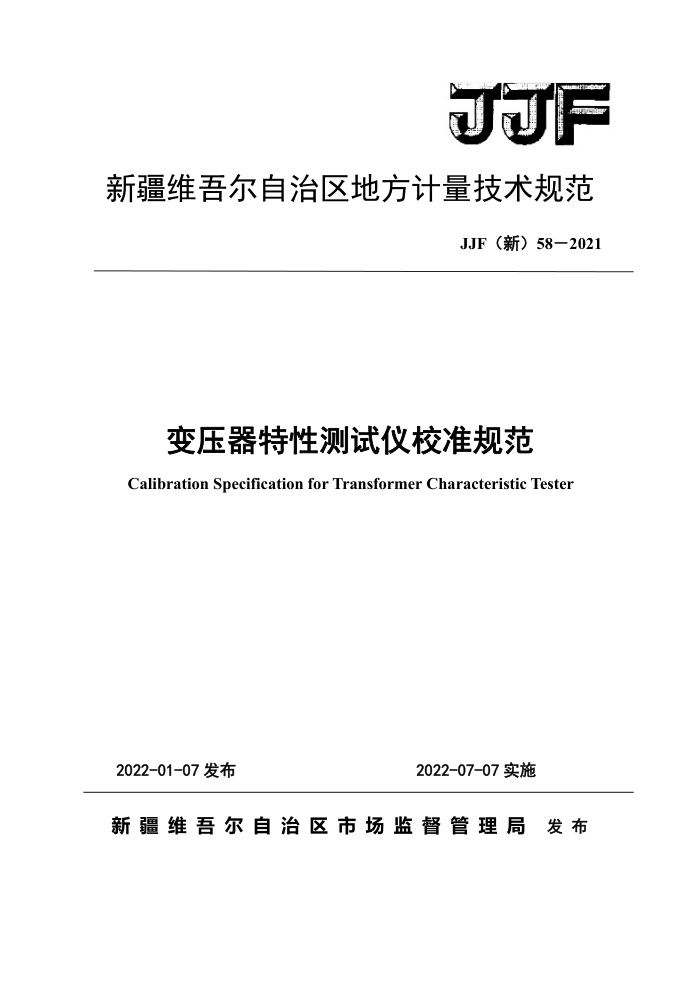

F
新疆维吾尔自治区地方计量技术规范
JJF（新）58-2021
变压器特性测试仪校准规范 Calibration Specification for Transformer Characteristic Tester
2022-01-07发布
2022-07-07实施
新疆维吾尔自治区市场监督管理局发布 JJF(新)58—2021
变压器特性测试仪校准规范 Calibration Specification for TransformerCharacteristicTester
JJF（新）58—2021
归口单位：新疆维吾尔自治区市场监督管理局主要起草单位：新疆维吾尔自治区计量测试研究院参加起草单位：特变电工股份有限公司
本规范委托起草单位负责解释 JJF（新）58—2021
本规范主要起草人：
王晓文（新疆维吾尔自治区计量测试研究院
倪大志（新疆维吾尔自治区计量测试研究院）
参加起草人：
罗雪芳（新疆维吾尔自治区计量测试研究院）
刘志强（新疆维吾尔自治区计量测试研究院）
吴蓓（新疆维吾尔自治区计量测试研究院）
倪晓辉（特变电工股份有限公司）
李斌（特变电工股份有限公司） JJF（新)58—2021
目录
引 1 范围. 2 引用文件. 3 概述. 4 计量特性. 5校准条件.. 5.1环境条件 5.2测量标准及其他设备， 6校准项目和校准方法， 6.1校准项目. 6.2校准方法. 7校准结果. 7. 1 校准记录. 7.2校准证书.. 8复校时间间隔附录A 变压器特性测试仪的最大允许误差表达式，附录B变压器特性测试仪原始记录格式. 附录C校准证书的内容附录D. D. 1 变压器特性测试仪电压测量不确定度评定. D.2变压器特性测试仪电流测量不确定度评定.
T
2
5
n
..6
.6
.8
9
.11
1 1
13 JJF（新）58—2021
引言
本规范以JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》为基础和依据编制。
本规范为首次制定
II JJF（新)58—2021
变压器特性测试仪校准规范
1范围
本校准规范适用于交流电压（0.1～750）V，交流电流（0.1～100）A，频率（40~～
70）Hz，相位（0～359.9）°的变压器特性测试仪（以下简称测试仪）计量性能的校准，其他变压器测量仪的校准可以参照本规范。
2引用文件
本规范引用了下列文件： JJF1059.1-2012测量不确定度评定与表示 JJF1075-2015钳形电流表校准规范 JJF1491-2014数字式交流电参数测量仪校准规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
测试仪是专用于电力变压器特性测试的仪器，可测量电压、电流、相位、频率、 功率及功率因数等参数，通过同时对多参数的进行精密的测量，计算出变压器的容量、 空载损耗、短路（负载）损耗、阻抗电压等一系列变压器工频参数。
4计量特性
测试仪的交流电压、交流电流、相位、频率及功率误差表达式见附录A，测量范围和最大允许误差见表1。
表1测量范围和最大允许误差
功能交流电压交流电流相位频率交流功率注：1.以上指标不适用于符合性判定，仅供参考。测试仪的不同功能、不同量程及同一量程不同的校准点允许有不同的误差指标，各功能准确度最高的量程为基本量程。
测量范围 (0.1~750）V
最大允许误差（a+b）
±0.05%及以下 ±0.05%及以下 ±0.2%及以下 ±0.1°及以下 ±0.02Hz及以下 ±0.1%及以下土0.5%及以下
直接接入：（0.1～5）A
钳形：5A～100A (0~359.9)
(40～70）Hz
交流功率（电流直接接入）：100mW～11kW
交流功率（电流钳形）：11kW225kW
1 JJF新)582021
2.通过比较某校准点的示值误差和最大允许误差判断该点是否符合要求时，使用说明书给出
的最大允许误差或年稳定性指标作为符合性判定依据。 5校准条件
5.1环境条件
环境温度： （20±5）℃；相对湿度：≤75%；周围环境无影响仪器工作的强电磁场干扰和机械震动：
5.2测量标准及其他设备
标准装置的扩展不确定度（k-2）应小于被测测试仪最大允许误差绝对值的1/3，分辨力应小于被测测试仪最大允许误差绝对值的1/5。输出范围应覆盖变压器特性测试仪各功能的测量范围。测量标准参见表2
表2校准参数及测量标准器
校准参数交流电压示值误差交流电流示值误差频率示值误差相位示值误差功率示值误差
标准源法三相标准功率源三相标准功率源三相标准功率源
三相标准功率源三相标准功率源
6 校准项目和校准方法 6.1 校准项目
表3校准项目
序号 1 2 3 4 5
校准项目交流电压交流电流频率相位功率
计量特性条款
校准方法条款
6.2. 4 6.2.5 6.2.6 6.2.7 6.2.8
4 4 4 4 4
2
