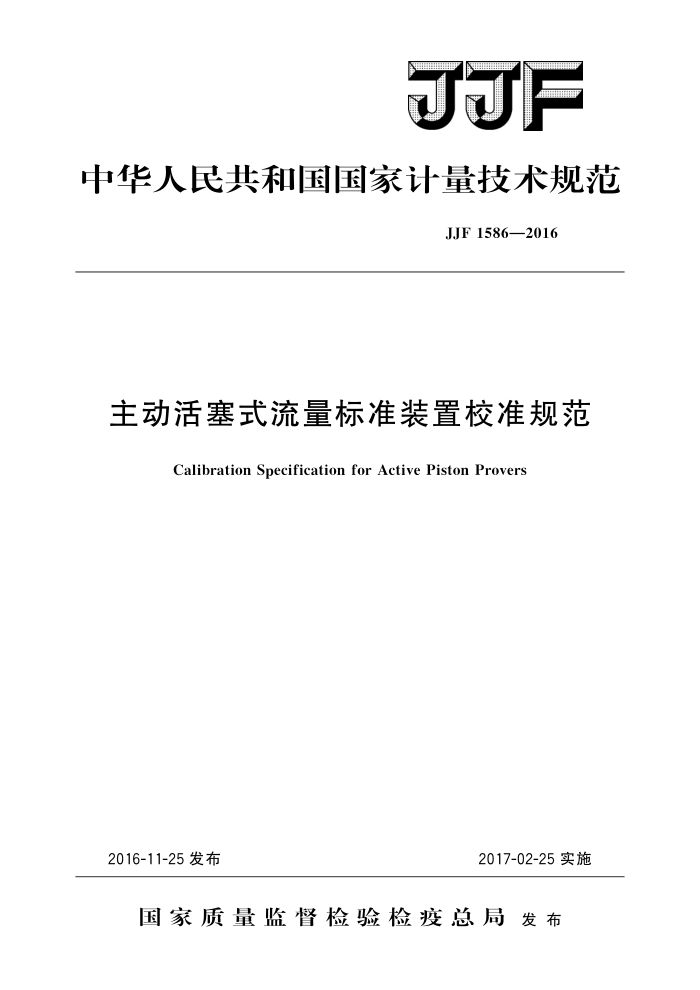

JJF
中华人民共和国国家计量技术规范
JJF1586—2016
主动活塞式流量标准装置校准规范
Calibration Specification for Active Piston Provers
2017-02-25实施
2016-11-25发布
国家质量监督检验检疫总局发布 JJF1586—2016
主动活塞式流量标准装置
校准规范 Calibration Specification for
JJF 1586—2016
Active Piston Provers
归口单位：全国流量容量计量技术委员会
主要起草单位：重庆市计量质量检测研究院
北京市计量检测科学研究院浙江省计量科学研究院
参加起草单位：中国计量科学研究院
重庆三协益新仪器仪表有限公司
杭州天马计量科技有限公司
本规范委托全国流量容量计量技术委员会负责解释 JJF1586—2016
本规范主要起草人：
廖新 (重庆市计量质量检测研究院) 杨有涛（北京市计量检测科学研究院）沈文新（浙江省计量科学研究院）
参加起草人：
崔骊水（中国计量科学研究院）赵万星（重庆市计量质量检测研究院）李绍谷（重庆三协益新仪器仪表有限公司）马小平（杭州天马计量科技有限公司） JJF1586—2016
目 录
引言
(IⅡ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (4) (5) (13) (13) (14) (24) (25) (27) (31)
范围 2引用文件. 3术语和计量单位· 3.1术语.. 3.2计量单位 4# 概述…· 4. 1 工作原理 4. 2 用途 4.3主体结构 4.4配套设备
计量特性….
5 5. 1 流量范围. 5. 2 测量不确定度
5.3 测温、测压仪表· 5. 4 计时器. 5.5 光栅尺· 5. 6 旋转编码器， 5. 7 滚珠丝杠· 6 校准条件. 6.1 标准器 6.2 环境条件.… 6.3介质.· 7校准项目和校准方法. 7.1校准项目 7. 2 校准方法· 8 校准结果的表达· 9 复校时间间隔· 附录A 测量不确定度评定示例附录 B 温度线膨胀系数表附录 C 光栅尺或旋转编码器的校准附录D 校准记录的参考格式附录E 校准证书的（内页）参考格式
..
++
.
I JJF1586—2016
引言
本规范按照JJF1071一2010《国家计量校准规范编写规则》要求，参照了国际建议
OIMLR119：1996《用于测量非水液体的活塞装置体积管》（Pipeprovers fortesting measuringsystemsforliquidsotherthanwater）和JJG2o9一2010《体积管》，并结合我国气体和液体活塞式流量标准装置的生产、使用和校准现状编制而成。
主动活塞式流量标准装置也称电驱动活塞式流量标准装置，是近年快速发展起来的
一种新型流量标准装置，适用于常压条件下中小和微小的气体和液体流量仪表的校准、 检定和测试，
本规范规定了术语、计量特性、校准条件、校准项目、校准方法以及校准结果表达等内容。
本规范所用术语，除在本规范中定义的外，均采用JJF1001《通用计量术语及定义》和JJF1004《流量计量名词术语及定义》定义的术语。
本规范参照JJG209一2010《体积管》规定的检定周期及本规范编制过程中所做的实验与调查，建议新制造活塞装置的复校周期为1年，其余为3年。
水表检定装置使用的活塞式流量标准装置检定依据是JJG1113一2015《水表检定装置》。
本规范为首次发布。
II JJF1586—2016
主动活塞式流量标准装置校准规范
1范围
本规范适用于主动活塞式气体或液体流量标准装置（简称活塞装置）的校准。
2 引用文件
JJF1001 通用计量术语及定义 JJF1004 流量计量名词术语及定义 JJG209一2010体积管 JJG259—2005标准金属量器 OIMLR119：1996用于测量非水液体的活塞装置体积管（Pipeproversfortes
ting measuring systems for liquids other than water)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1术语
引用文件中相关术语适用于本规范
3.1.1活塞piston
在电机驱动下沿缸体轴线运动的圆盘形或圆柱形金属机件。
3.1.2缸体cylinder
与活塞形成封闭空间，活塞在其中进行直线往复运动，横截面为圆形的圆筒形金属
机件。 3.1.3有效容积effectivevolume
活塞启始运动至极限位置之间的几何容积，该几何容积的大小为具有恒定横截面的缸体截面积与圆盘形活塞位移之积或圆柱形活塞截面积与其位移之积。 3.1.4最大容积maximumvolume
活塞最大位移相对应的几何容积。
3.1.5最小测量容积minimummeasurementvolume
满足活塞装置使用准确度要求的排出或吸人的最小流体体积。
3.1.6标准容积standardvolume
在标准状态下（20℃，101.325kPa）的容积。
3.1.7启动时间start-uptime
活塞从静止状态开始运动至达到恒速时的时间。 3.1.8活塞系数pistoncoefficient
- JJF1586—2016
单位行程的活塞位移所对应的标准容积。
3.1.9脉冲当量pulseequivalent
活塞装置一个脉冲信号所代表的标准容积。 3.2计量单位 3.2.1长度单位：米，符号m；或毫米，符号mm。 3.2.2容积单位：立方米，符号m；或升，符号L；或毫升，符号mL。 3.2.3流量单位：立方米每［小］时，符号m"/h；或升每分，符号L/min。 3.2.4压力单位：帕［斯卡］，符号Pa；或千帕，符号kPa。 3.2.5温度单位：摄氏度，符号℃；或开尔文，符号K。 4概述 4.1工作原理
活塞装置一般由驱动电机、传动系统、气缸、活塞、管路系统、信号发生器和计算机控制系统等组成。工作时电机驱动丝杠组件旋转，带动活塞沿缸体轴线作匀速直线运动，排出或吸入流体，依据流体质量守恒定律，被检测流量计的示值与活塞装置的标准示值进行比较，得到测量误差。常见活塞装置基本原理框图见图1。
计时器
计算机控制系统
传动系统
驱动电机
信号发生器
温度采集
检测信号 温度采集 压力采集
压力采集
活塞装置（气缸、活塞）
流体流向
岚
风
过滤器
被检测流量计
图1活塞装置基本原理框图
4.2用途
活塞装置主要用于流量仪表的检定、校准、测试。 4.3主体结构 4.3.1按活塞运动方向，有立式活塞装置和卧式活塞装置两种结构。 4.3.2按活塞构成方式，有盘形活塞［图2（a）」和柱形活塞［图2（b）］」两种。
2 JJF1586—2016
6
b
2
3
2 3
2
8.10
8 10 6
10
9
（a）盘形活塞
（b）柱形活塞
图2活塞装置结构示意图
1一缸体；2一活塞：3一缸体密封油（可选用）；4一滑动密封件；5一滚珠丝杠；6一动力驱动机构：
7一驱动电机；8一进、出流体电动阀门；9一滤清器；10一流体流向
4.4配套设备
活塞装置配套设备由测温仪表、测压仪表、计时器、光栅尺或旋转编码器和滚珠丝杠等构成。
5计量特性 5.1流量范围
活塞装置的最大流量由最大测量容积与最短测量时间的比值确定，最短测量时间一
般不小于30S。最小流量由最小测量容积与最长测量时间确定，气体活塞装置的最长单次测量时间一般不大于30min，液体活塞装置的最长测量时间一般不大于1h。 5.2测量不确定度
校准结果应给出活塞装置标准容积或脉冲当量的测量不确定度。 5.3测温、测压仪表
活塞装置配用的温度和压力测量仪表应满足装置测量不确定度要求，并具有有效的检定或校准证书。 5.4计时器
计时器的分辨力等于或优于0.001s，应带有晶振信号输出口，且晶振8h的稳定度等于或优于1×10-5。 5.5光栅尺
如适用，配用光栅尺的分辨力一般等于或优于0.005mm/Pul，
5.6旋转编码器
如适用，配用旋转编码器的分辨力一般等于或优于0.005L/Pul。
3
