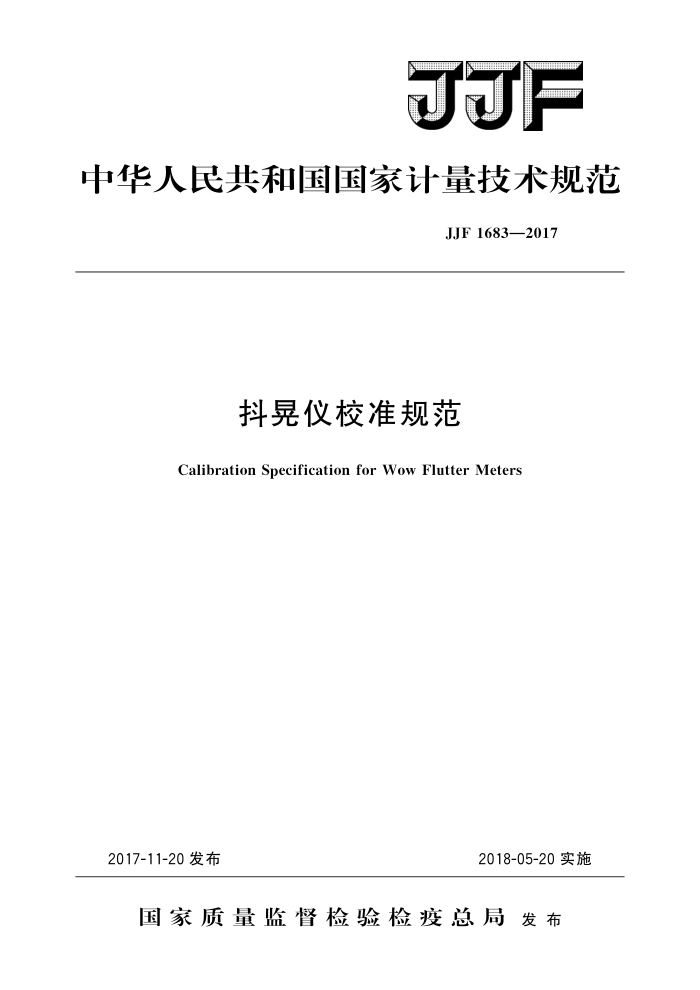

JJF
中华人民共和国国家计量技术规范
JJF 1683—2017
抖晃仪校准规范
Calibration Specification for Wow Flutter Meters
2017-11-20 发布
2018-05-20实施
国家质量监督检验检疫总局发布 JJF1683—2017
抖晃仪校准规范 Calibration Specification for
JJF 1683—2017 代替JJG47—1990
Wow Flutter Meters
归口 单 位：全国无线电计量技术委员会起草 单位：广东省计量科学研究院
广东省计量科学研究院东莞计量院
中国计量科学研究院
本规范委托全国无线电计量技术委员会负责解释 JJF1683—2017
本规范主要起草人：
陈益胜（广东省计量科学研究院）张楠（广东省计量科学研究院东莞计量院）吴昭春（中国计量科学研究院）
参加起草人：
刘文刚 （广东省计量科学研究院) 黄晓芬（广东省计量科学研究院） JJF1683—2017
目 录
引 言 1 范围· 2 引用文件 3 术语和计量单位· 3.1抖动· 3.2晃动.. 3.3抖晃.· 4 概述.·· 5计量特性…·· 5.1抖晃率 5.2 计权曲线· 5.3 滤波器特性·· 5.4脉冲动态特性 5.5 抗调幅特性· 5. 6 对中心频率适应范围 5.7 振荡器输出· 6校准条件. 6.1 环境条件 6.2 测量标准及其他设备 7校准项目和校准方法 7.1外观及工作正常性检查 7. 2 抖晃率 7. 3 计权曲线 7. 4 滤波器特性· 7.5 脉冲动态特性· 7. 6 抗调幅特性 7. 7 对中心频率适应范围. 7. 8 振荡器输出·. 8 校准结果 9 复校时间间隔· 附录A原始记录格式附录B校准证书内页格式附录 C 测量不确定度评定示例 抖晃率测量不确定度评定附录D抖晃率标准信号的产生方法附录E脉冲调制信号的产生方法
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (5) (6) (6) (6) (6) (6) (7) (7) (8) (12) (16) (18) (19) I JJF1683—2017
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1059.1一2012 《测量不确定度评定与表示》编制。
本规范是对JJG47一1990《抖晃仪》的修订。 与JJG47一1990相比，主要修订的内容有：
编写格式符合JJF1071一2010《国家计量校准规范编写规则》的要求；检定规程改成校准规范；一增加附录D“抖晃率标准信号的产生方法”、附录E“脉冲调制信号的产生方
法”；
原检定项目“灵敏度”“频率指示”不再保留；原附录2、附录3为针对特定
型号的方法，不再保留。
本规范的历次版本发布情况：
JJG47—1990。
II JJF1683—2017
抖晃仪校准规范
1范围
本规范适用于中心频率为3000Hz和3150Hz的抖晃仪的校准
2 引用文件
本规范引用了下列文件： GB/T9029一2011录放音设备抖晃测量方法 IEC60386：1972/AMD1：1988录音和重放设备速度波动的测量方法（Method
of measurement of speed fluctuations in sound recording and reproducing equipment)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
下列术语和定义适用于本规范。 3.1抖动flutter
在记录或重放过程中，由于记录载体的不规则运动所引起的调制频率在10Hz以上的对信号的寄生调频现象。 3.2晃动wow
在记录或重放过程中，由于记录载体的不规则运动所引起的调制频率从0.1Hz～ 10Hz的对信号的寄生调频现象。 3.3抖晃 wowandflutter
由记录载体的速度的较快变化引起记录信号的寄生调频现象。抖晃包括抖动和晃动。 4概述
抖晃仪主要由输入电路、鉴频电路、检测放大电路、滤波电路、指示电路以及振荡电路等部分组成。
抖晃仪是用来测量收录机、电影放映机、电唱机、磁带记录仪的抖晃率及带速误差等技术指标的专用测量仪器。
5计量特性 5.1抖晃率 5.1.1输入频率范围
（3000±150）Hz；（3150±157.5）Hz。 5.1.2输入电压范围
I JJF1683—2017
0.1 mV~10 V。 5.1.3测量范围：0.003%~3%。
最大允许误差士5%（在4Hz计权时的满量程误差）。 注：抖晃率的国际标准制式主要包括：DIN制式（频率3150Hz，峰值测量）、JIS制式（频率
3000Hz，有效值测量）、CCIR制式（频率3000Hz，峰值测量）、NAB制式（频率3000Hz：平均值测量)。
5.2计权曲线
计权曲线频响见表1。
表1计权曲线频响频响
频响 1.00（参考点）
调制频率/Hz
调制频率/Hz
0. 2 0.315 0. 4 0.63 0.8 1 1. 6 2
0.0295 0.104 0.178 0.380 0.501 0.617 0.813 0.902
4 6.3 10 20 40 63 100 200
0.902 0.785 0.507 0.302 0.195 0.136 0.0708
5.3滤波器特性 5.3.1计权
调制频率4Hz时最大允许误差：土5%（抖晃率1%）。 5.3.2晃动
调制频率1Hz时最大允许误差：士5%（抖晃率1%）。 5.3.3抖动
调制频率30Hz时最大允许误差：土5%（抖晃率1%）。 5.3.4线性
调制频率30Hz时最大允许误差：士5%（抖晃率1%）。 5.4 脉冲动态特性
示值允许范围见表2。
表2脉冲动态特性范围表
脉冲宽度/ms 峰值示值范围/% 谷值示值范围/%
60 90±6
30 62±6
10 21±3
100 100±4 40±4
5.5抗调幅特性
抖晃示值：（0.150士0.045）%。
2 JJF1683—2017
5.6对中心频率适应范围
中心频率：（3000±150）Hz，（3150±157.5）Hz；最大允许误差：士5%（抖晃率1%）。
5.7振荡器输出
振荡器频率：3000Hz，3150Hz；频率偏差：±3×10-5；输出电压：0.2V（开路）。 注：以上指标不是用于合格性判别，仅供参考。
6校准条件 6.1环境条件 6.1.1环境温度：（23士5）℃。 6.1.2相对湿度：≤80%。 6.1.3电源电压及频率：（220士11）V，（50士1）Hz。 6.1.4周围无影响正常校准工作的电磁干扰和机械振动。 6.2测量标准及其他设备 6.2.1抖晃校准仪（或具有相应功能输出的函数发生器，以下全部统称抖晃校准仪） 6.2.1.1 中心频率：3000Hz、3150Hz，可调范围士5%。 6.2.1.2剩余调频：对于中心频率为3000Hz时，在（1～200）Hz频带内，剩余抖晃率应小于0.001%。 6.2.1.3抖晃率范围：0～3.999%，分辨力0.001%，抖晃率最大允许误差：士1%。 6.2.1.41 输出电压范围应宽于0.1mV~2V。 6.2.1.5具有IEC/CCIR/DIN脉冲调制：
脉冲宽度：100ms，60ms，30ms，10ms，最大允许误差：士1%；重复频率：1Hz，频率偏差：士1%。
6.2.1.6正弦调制信号
频率：0.1Hz1kHz，频率响应：±0.1dB：频率偏差：土0.01%，失真度<一56dB。
6.2.1.7具有内调幅功能。
调制信号：4Hz方波；调幅度：30%；最大允许误差：士2%。
6.2.2数字频率计
测量范围：10Hz～1MHz，频率偏差：士3×10-6。 6.2.3交流电压表
测量范围：（0.1～10）V（50Hz10kHz），最大允许误差：士2%。 7校准项目和校准方法
校准项目如表3所示。
3
