JJF12412010

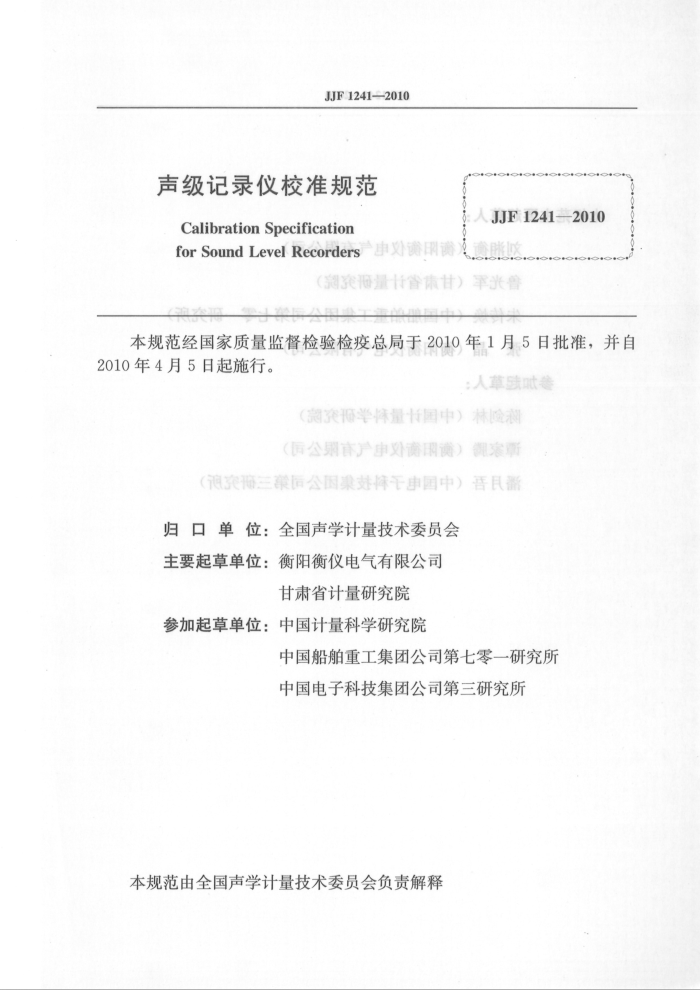

声级记录仪校准规范
（JJF12412010
Calibration Specification forSoundLevelRecorders电外谢明谢
（别宠册量书管术甘）军光
本规范经国家质量监督检验检疫总局于2010年1月5日批准，并自
2010年4月5日起施行。
：人草味餐
（影交世学际量卡国中）林险表
（同公剥育申外商用谢）御罩
（浪交海三业后公国业千国中）吾民
归口单位：全国声学计量技术委员会主要起草单位：衡阳衡仪电气有限公司
甘肃省计量研究院
参加起草单位：中国计量科学研究院
中国船舶重工集团公司第七零一研究所中国电子科技集团公司第三研究所
本规范由全国声学计量技术委员会负责解释 JJF12412010
本规范主要起草人：
oitenegeodie
刘湘衡（衡阳衡仪电气有限公司）gebmue1o1 鲁光军（甘肃省计量研究院）朱传焕（中国船舶重工集团公司第七零一研究所）
自#·野进日张（晶（衡阳衡仅电气有限公司益量貢幕国会萨财本
参加起草人：
陈剑林（中国计量科学研究院）谭家腾 (衡阳衡仪电气有限公司) 潘月吾（中国电字科技集团公司第三研究所）
后公驱有户电外明读：单草味要主
究形量士省甘制帘戒学际量书国中：立单草味参
突形一零十业后公国业工重限国中
尚帘戒三业后公国业材际千申国中
辅责会员委木艾量十学声国全由苹财本 JJF1241—2010
目 髪录
1
范围· 2 引用文献 3 术语和计量单位· 4 概述 5计量特性· 5.1 频率响应· 5.2 动态范围· 5.3 分辨力 5. 4 灵敏度 5.5 输人衰减器误差 5. 6 有效值特性· 5. 7 走纸速度… 5.8 描绘速度· 6校准条件 6.1环境条件 6.2主要标准器及其他设备 7校准项目和校准方法 7.1校准项目 7.2校准方法 8校准结果表达 8.1 校准记录· 8.2 校准数据处理. 8.3 校准证书· 8.4 校准结果的测量不确定度· 9复校时间间隔· 附录A校准记录的内容附录B校准证书的内容附录C不确定度的评定实例
8
8 9 9 9
（10） (13) 16） JJF12412010
0
实谢
5声，相置声级记录仪校准规范 器人
m十大不处 0
美器享人
1范围
器人
鑫代置b0购端个前来电b01
本规范规定了声级记录仪的计量特性、校准条件和校准方法。 分大量本规范适用于声级记录仪的校准。
2引用文献
80.士820土式一美分大量拍充来器派者
实生了
本规范引用下列文献：至GB/TI3102.5--1993电学和磁学的量和单位数共回声具猎常外表5声
GB/T3102.7—1993声学的量和单位 大最的教mm8
8
JJF1001—1998通用计量术语及定义等JJF1034-2005义声学计量名词术语及定义
东会的最品
JJF1059—1999内测量不确定度评定和表示 JJG188—2002 声级计检定规程使用本规范时，应注意使用上述引用文献的现行有效版本。
帮大邦达由
3术语和计量单位
本规范采用JJF1001--1998、JF1034—2005和JJG188—-2002中有关的术语和定义。 本规范采用GB/T3102.5—1993和GB/T3102.7-1993中规定的量和单位。
4 概述
海电运询量顺
声级记录仪也称电平记录仪，它是一种由电驱动的，用于记录电、声和振动信号级的终端仪器，它与信号发生器或频率分析仪联动时，可将随时间或频率变化的信号级自动地记录在专用的记录纸上。声级记录仪通常由输人衰减器、量程电位器、放大电路、 检波电路其描绘系统和走纸系统等部分组成。b S.0土十杯
5计量特性 大不真夫出
S.0大
5.1频率响应铂号声级记录仪应具有平直的频率响应，其频率范围一般不超过2Hz至200kHz；以 1kHz为参考，频率响应一般优于土0.5dB。 一回面 5.2动态范围
声级记录仪的动态范围取决于所使用的量程电位器，使用50dB的量程电位器时，动态范围的误差一般不超过士0.30dB。率感量·内围苹率赠铂sHl0OS至 5.3分辨力
声级记录仪的分辨力一般为0.3mm（纸宽50mm时）或0.5mm（纸宽100mm
1 JJF1241-2010
时），使用50dB的量程电位器时，对应值约为0.3dB。 5.4灵敏度
声级记录仪的输人衰减器和输入电位器置于最高灵敏度的位置时，声级记录仪保持记录笔于记录纸的0dB位置时的最小电压一般不大于5mV。 5.5输人衰减器误差
声级记录仪的输入衰减器通常以10dB的步值分挡。以0dB位置为参考，各挡衰减量的最大允许误差一般为土0.25dB。那效，进量录5声了宝或账 5.6有效值特性
的录 电
声级记录仪应具备有效值响应，对峰值因数为3、5或10的电信号，其有效值检波指示器系统的最大允许误差一般为士0.5dB或士1.0dB。 5.7走纸速度
随文依干用菲财
声级记录仪通常都具有可供选择的走纸速度，常用的走纸速度在1Tmm/s至 30mm/s之间，走纸速度的最大允许误差一般为土5%。学
O
5.8描绘速度
不量书用瓶
OOH
声级记录仪的描绘速度与下限频率有关，大多数的声级记录仪都具有可供选择的多挡描绘速度，常用的描绘速度在16mm/s至500mm/s的范围之内。
COF
注：由于校准无需作出合格与否的判定阈此上述技术指标仅供参考。 0088
文意
6校准条件 6.1环境条件义声级记录仪应在以下环境条件下校准：-A80180e1-1001用采游本
单量味
场监
K人
空气温度为（18～28）℃；
s用采苹木
SOT
相对湿度为（30～90）%；不存在影响测量的机械振动与电磁干扰。
-
6.2主要标准器及其他设备自飚a）声频信号发生器翻声频信号发生器的频率范围为2Hz至200kHz；以1kHz为参考，在20Hz至 20kHz频率范围其幅频特性应优于士0.2dB，在2Hz至200kHz频率范围其幅频特性应优于士0.5dB；输出电压范围应可满足校准要求；谐波失真不应大于0.1%，校准期间的幅值稳定度应优于士0.02dB。
运规减食率健器丰式导育
装数
b）猝发音信号发生器猝发音信号发生器应可产生2kHz连续的正弦信号和猝发音信号，猝发音信号的
持续时间应在0.5ms至500ms之间可调，猝发音持续时间和重复周期的误差不应超过士1%，校准期间的幅值稳定度应优于士0.02dB。
佳诉态运
加）数字频计0用器电量用物泡大用态的录
在2Hz至200kHz的频率范围内，测量频率或周期的最大允许误差不应超过士0.1%。 d）数字电压表
mm交流电压的最大允许误差，在10Hz至50kHz的频率范围内不应超过土0.2%， 2 JJF12412010
在2Hz至200kHz的频率范围内不应超过土1.0%。 斗带天音科会带（
e）精密衰减器精密衰减器的频率范围应优于2Hz至200kHz，衰减范围为（0.01～80）dB，每
10dB改变量的误差不应超过士0.05dB，每1dB改变量的误差不应超过士0.02dB。
f）游标卡尺游标卡尺的测量范围为（0~125）mm，分辨力为0.02mm。 g）秒表测量时间大于15min，最大允许误差不应超过士0.1%。
收818.
校准项目和校准方法
72
器
7.1校准项目
声级记录仪的校准项目见表1。实验室应根据声级记录仪的型号及客户的要求，选择相关的校准项目。
表1声级记录仪校准项目一览表
编号 1 2 3 4 5 6 7 8
项目名称频率响应动态范围分辨力灵敏度输人衰减器误差有效值特性走纸速度描绘速度
技术要求的条款号
校准方法的条款号
5. 1 5. 2 5. 3 5. 4 5. 5 5.6 5.7 响 5. 8
7.2. 2 7.2.3 7. 2. 4 7. 2. 5 7.2. 6 7.2.7 7.2.8 7. 2. 9
大
7.2校准方法 7.2.1校准前检查 7.2.1.1外观
母前票
来质
目视或手动操作，检查声级记录仪的外观和控制器件，不应有影响校准工作正常进行的缺陷。 7.2.1.2量程电位器
1
按图1所示连接声频信号发生器和声级记录仪声频信号发生器的输出信号频率置于20kHz，调节其输出信号的幅度，使声级记录
仪的记录笔偏移至50dB处，保持输出信号的幅度不变，出将信号频率调至20Hz，此时由于200pF电容器的作用，声级记录仪的记录笔应回到0dB以下的位置，同步启动声级记录仪和声频信号发生器，应可得到一条近似于以固定斜率均勾上升的直线。同时检查： Hba）量程电位器有无接触不良的现象；就 康声饼康
平颜
3 JJF1241—2010
b）描绘系统有无滞卡现象。 O士不内围草车的HO0SS
器财密（
数字频率计
每，8b（0810.0）式围苹享sH
不量变
8b.0士女味边不美的量变
200pF电容器
只干
声频信号发生器
声级记录仪
泰林（2
图10量程电位器检查装置示意图 im天大回妞量
7.2.1.3过冲
按图2所示连接声频信号发生器和声级记录仪
自
数字频率计
自关
声频信号发生器
声级记录仪
图2过冲检查装置示意图
S.S. 声级记录仪的输人衰减器和输人电位器均置于最高灵敏度的位置，选择最高的描
内
绘速度和1mm/s的走纸速度使用50.mm的记录纸。调节声频信号发生器使其输出信号频率为1kHz，调节其幅度使记录笔偏移在30dB处，按下声频信号发生器的停振按钮，等记录笔回到0dB以下时，释放停振按钮，记录笔的过冲不应超过30dB 标度线以上1mm。 7.2.2频率响应
声级记录仪频率响应的测量装置如图3所示。
数字频率计
送用S.
声频信号发生器
声级记录仪 S
收11s
常工器
自：
X
数字电压表
的
器量S.1.S. #吉闲
图3频率响应测量装置示意图
录5频率响应的测量步骤如下其节租a）将声频信号发生器的输出信号频率置于1kHz，调节其输出幅度，使声级记录仪的记录笔偏移在20dB处，记录数字电压表的示值U。。击 用电器容查b）改变声频信号发生器的信号频率，在声级记录仪的上、下限频率及上、下限频率之间的每个倍频程频率上，调节声频信号发生器的输出电压，使记录笔保持在20dB 4 JJF12412010
处，记录数字电压表的示值U声比，普大建的中量离前个两·量离前的收8bOS千
c）按式（1）计算频率响应：
灵
器电人器人的
0元—201g器效金”，置分实高量
(1)
邮首娇康”
式中：走频率响应，dB#其节一 SH 代置率育出解的器生实健吉
U一。输出信号为第i个频率时数字电压表的示值V；双8b0留鲁擎最5i销 U。—输出信号频率为1kHz时数字电压表的示值，V。器人as
7.2.3动态范围
声级记录仪动态范围的测量装置如图1所示。声级记录仪的输入衰减器和输人电位器均置于最高灵敏度的位置，选用50dB的量程电位器。
动态范围的测量步骤如下： a）将声频信号发生器的输出信号频率置于1kHz，调节其输出幅度，使声级记录仪
的记录笔停留在0dB处，记录数字电压表的示值U。
b）增加声频信号发生器的输出电压，使声级记录仪的记录笔偏移在50dB处，记录数字电压表的示值Uu。
器人解走牧不
c）按式（2）计算声级记录仪的动态范围
器人（
置康账号
(01g 再，更融号命出解计所 sH (2)
式中：D一一动态范围，单位为分贝dB；
U量5记录笔在50dB时数孕电压表的示值，V的器筹人解变站当（d UL——记录笔在OdB时数字电压表的示值，V。 0 d）由式（2）求得的动态范围的值，减去50，即得到声级记录仪动态范围的误差。
7.2.4分辨力
声级记录仪分辨力的测量装置如图4所示。
b，器人鲜 A8：中左
数字频率计 尚其干置器享
0干置器需克 U
A
声频信号发生器
精密衰减器
声级记录仪 拍要业
美昊器
S 送量惯效直1厂.S
图4分辨力测量装置示意图
分辨力的测量步骤如下音增S代率用效
a）将声级记录仪的输人衰减器和输人电位器均置于最高灵敏度的位置；描绘速度置于较低的速度（如16mm/s）；如可能，选用最高的下限频率，使用50mm的记录纸：
b）声频信号发生器的信号频率置于1kHz，调节其输出信号幅度或精密衰减器的挡位，使声级记录仪的记录笔偏移在20dB处。“血廊器效” “外录效想c）以1mm/s的速度驱动记录纸，同时将精密衰减器的衰减量减小10dB后返回，用游标卡尺测量相对于20dB处的偏离量；再增大10dB后返回，用游标卡尺测量相对
5
