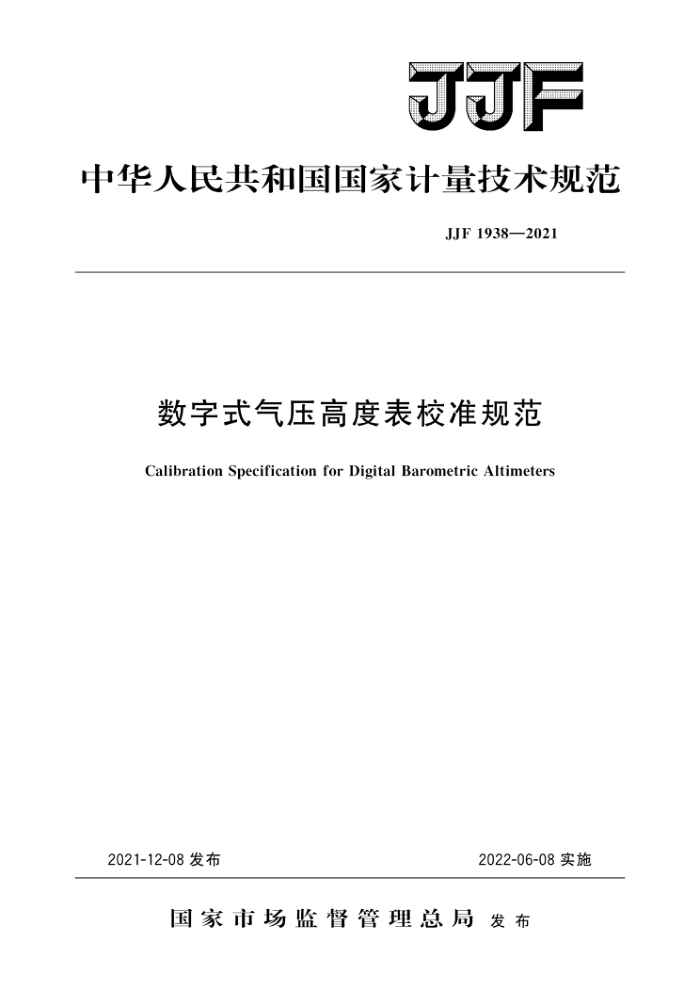

JJF
中华人民共和国国家计量技术规范
JJF1938—2021
数字式气压高度表校准规范
Calibration SpecificationforDigitalBarometric Altimeters
2021-12-08发布
2022-06-08实施
国家市场监督管理总局发布 JJF1938—2021
数字式气压高度表校准规范
JJF1938—2021
Calibration Specification for Digital
Barometric Altimeters
归口单位：全国气象专用计量器具计量技术委员会气象压力
分技术委员会
主要起草单位：中国气象局气象探测中心
参加起草单位：广东省气象探测数据中心
山西省大气探测技术保障中心西藏自治区大气探测技术与装备保障中心
黑龙江省气象数据中心
本规范委托全国气象专用计量器具计量技术委员会气象压力分技术委
员会负责解释 JJF1938—2021
本规范主要起草人：
丁红英（中国气象局气象探测中心）李建英（中国气象局气象探测中心）于贺军（中国气象局气象探测中心）
参加起草人：
李昕娣（广东省气象探测数据中心）郝智利（山西省大气探测技术保障中心）陈华（西藏自治区大气探测技术与装备保障中心）黄清治（黑龙江省气象数据中心） JJF1938—2021
目
录
引言范围..
(IⅡ) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (5) (6) (8) (9) (10) (11) (12)
1
2引用文件 3术语和计量单位· 3.1术语... 3.2计量单位 4 概述 5 计量特性· 5.1 高度示值误差. 5.2高度回程误差. 6校准条件 6.1 环境条件· 6.2计量标准及辅助设备： 7 校准项目和校准方法.. 7. 1 校准前准备 7. 2 高度示值误差校准.. 7.3 高度回程误差校准· 7. 4 数据处理·
校准结果 9 复校时间间隔附录A 高度与气压之间的函数关系
附录B 工作介质高度差引起的附加误差修正方法附录C 校准原始记录参考格式附录D 高度表校准证书内页格式第2页附录E 高度表校准证书内页格式第3页附录F 高度表高度示值误差校准不确定度评定示例
..........
- JJF1938—2021
引言
JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑校准规范的基础性系列规范。
本规范为首次发布。
Ⅱ JJF1938—2021
数字式气压高度表校准规范
1范围
本规范适用于测量高度在11000m以下的新制造、使用中和修理后的数字式气压高度表的校准。
2 引用文件
本规范引用了下列文件： JJG683气压高度表 JJG1084一2013数字式气压计凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1术语 3.1.1位势高度 geopotentialheight
在地球重力场内，单位质量空气相对于海平面所具有的位能所表征的高度。
3.2计量单位
数字式气压高度表高度单位为米（m）或千米（km）。
4概述
数字式气压高度表（以下简称高度表）采用了气压测高原理，是以数字形式输出（显示）气压和高度的测量仪器。高度表由气压传感器、信号处理单元、输出（显示）单元等组成。其工作原理为大气压力作用在气压传感器上，使其输出相应的电信号，由信号处理单元处理后显示与气压相对应的高度数值。
5计量特性
5.1高度示值误差
高度表的高度示值误差不超过表1规定的最大允许误差值
1 JJF1938—2021
表1高度示值最大允许误差
高度最大允许误差/m
对应气压值/
高度/m
hPa
0.01级 0.02级 0.05级 0.1级 0.2级 0.5级
±0.8 ±1.6 ±4. 0 ±7. 9 ±15.9 ±39.7 ±0.8 ±1. 7 ±4. 2 ±8.3 ±16.6 ±41.6 ±0. 9 ±1. 7 ±4. 4 ±8.7 ±17.5 ±43.7 ±0. 9 ±1.8 ±4. 6 ±9.2 ±18.3 ±45.9 ±1. 0 ±2.0 ±5. 1 ±10.1 ±20.3 ±50. 7 ±1. 1 ±2.2 ±5. 6 ±11. 2 ±22.4 ±56.1 ±1. 2 ±2.5 ±6. 2 ±12. 4 ±24.9 ±62.2 ±1. 4 ±2.8 ±6.9 ±13.9 ±27.7 ±69.3 ±1. 5 ±3. 1
500 0 500 1 000 2 000 3 000 4 000 5 000 6 000 10 000 注：
1 074.78 1013.25 954.61 898.75 794.95 701.09 616.40 540.20 471.80 264.36
±7. 7 ±15.5 ±30.9 ±77.3
±2.5 ±4. 9 ±12.4 ±24.7 ±49.4 ±129.5
1
表1中没有的高度点最大允许误差，应根据附录A计算。 以上指标不适用于合格性判别，仅供参考。
2
5. 2 高度回程误差
回程误差不大于示值最大允许误差绝对值的二分之一。
6 校准条件 6.1 环境条件
环境温度：准确度等级在0.1级及以上（20土2）℃，0.2级及以下（20士5）℃。当选用绝压型气体活塞式压力计作为标准器校准0.01级设备时，环境温度为（20士1）℃。
相对湿度：不大于85%。
6.2计量标准及辅助设备 6.2.1标准器 6.2.1.1可供选择的标准器种类：
a）气体活塞式压力计； b）数字式气压计； c）自动标准压力发生器； d）大气数据测试仪。
6.2.1.2校准所选标准器的最大允许误差绝对值一般不大于被校高度表最大允许误差绝对值的1/3，当选用气体活塞式压力计作为标准器时，最大允许误差绝对值一般不大 2
