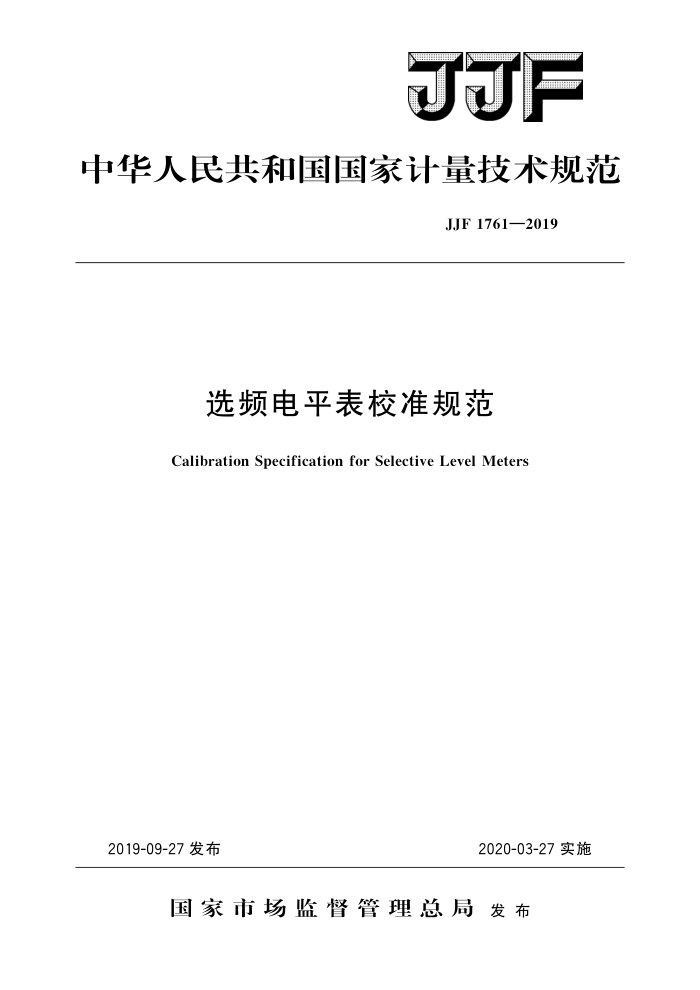

JJF
中华人民共和国国家计量技术规范
JJF1761—2019
选频电平表校准规范
Calibration Specification for Selective Level Meters
2019-09-27发布
2020-03-27实施
国家市场监督管理总局发布 JJF1761—2019
选频电平表校准规范 Calibration Specificationfor
JJF 1761—2019 代替JJG777—1992
Selective Level Meters
归口单位：全国无线电计量技术委员会主要起草单位：上海市计量测试技术研究院
电信科学技术第一研究所
参加起草单位：四川眉山建华电子仪器有限公司
中国信息通信研究院
本规范委托全国无线电计量技术委员会负责解释 JJF1761—2019
本规范主要起草人：
詹志强 （上海市计量测试技术研究院）凌巍（电信科学技术第一研究所) 于磊（上海市计量测试技术研究院）
参加起草人：
李弼德（电信科学技术第一研究所）
唐瑜（四川眉山建华电子仪器有限公司）
黄震（中国信息通信研究院） JJF1761—2019
目 录
引言 1 范围· 2 概述· 3 计量特性.· 3.1电平测量 3.2 频率测量· 3.3 选频带宽. 3. 4 选择性（阻带衰减） 3.5 中频抑制· 3.6 镜像抑制. 3.7 固有失真 3.8 机内组合干扰 3. 9 本底噪声· 3.10 输入平衡度(输人纵向干扰） 3.11 回波损耗 4 校准条件 4. 1 环境条件 4.2 测量标准及其他设备 5校准项目和校准方法. 5.1校准项目 5.2 校准方法
(Ⅱ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (4) (4) (4) (13) (13) (14) (21) (28)
校准结果表达· 7 复校时间间隔附录A 原始记录格式附录B 校准证书内页格式附录C主要项目校准不确定度评定示例
6
1 JJF1761—2019
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012 《测量不确定度评定与表示》编写。
本规范在JJG777一1992《选频电平表》基础上进行修订，与JJG777一1992相比，除编辑性修改外，本规范主要技术变化如下：
频率上限从30MHz提高至150MHz；规范了校准项目名称；根据电平显示方式的不同细化了相应的技术指标和校准方法；增加了不同标称输人阻抗下的不平衡输入电平测量的校准方法；修改了频率测量的校准方法；修改了0dBm电平的校准方法；修改了表头刻度的校准方法；修改了衰减的校准方法；修改了回波损耗的校准方法；修改了输入平衡度（输入纵向干扰）的校准方法；将原来的选择性测量指标分解为选频带宽和选择性（阻带衰减）两个指标。 附录C中给出了电平测量的不确定度评定方法示例。
本规范的历次版本发布情况：
JJG777—1992。
II JJF1761—2019
选频电平表校准规范
1范围
本规范适用于频率上限为150MHz的选频电平表的校准。传输测试仪中接收部分的校准可以参照执行。 2概述
选频电平表依据超外差原理构成，实现了选定带宽内的电平测量，具有电平测量准确度高和电平测量量程宽等特点。选频电平表可以分为指针式选频电平表和数字指示选频电平表，选频电平表有宽频和选频两种测量功能，通常输入端口有平衡输入和不平衡输入两种类型。
选频电平表主要用于通信设备的制造、安装、维护与测试，电力系统高频信号的传输测试，并广泛用于科研、生产中的电平测量。
3计量特性 3.1电平测量 3.1.1数字指示选频电平表
测量范围：一110dBm～20dBm（输人阻抗752）；最大允许误差：士（0.15～2.0）dB。
3.1.2指针式选频电平表
a）零电平（odBm）基本误差：土（0.1～0.2)dB（参考频率1kHz）；频率响应：士（0.2～0.5）dB。 b）衰减范围：（0～70）dB; 基本误差：士0.2dB（参考频率1kHz）；频率响应：士（0.2～0.5）dB。 c）表头刻度范围：（一20～10）dBm; 最大允许误差：士（0.2～0.5）dB。
3.2频率测量 3.2.1平衡输人
频率范围：20Hz～2MHz；最大允许误差：±（1×10-3～1×10-6）。
3.2.2不平衡输入
频率范围：20Hz~150MHz；
1 JJF1761—2019
最大允许误差：±（1×10-3～1×10-6）。 3.3选频带宽
选频带宽：6Hz、20Hz、80Hz、400Hz、3.1kHz、48kHz; 最大允许误差：士10%。
3.4选择性（阻带衰减）
≤-60 dB 3.5中频抑制
≤-60 dB 3.6镜像抑制
≤-60 dB 3.7固有失真
≤-60 dB 3.8机内组合干扰
≤-60dBm 3.9本底噪声
≤-110 dBm 3.10输入平衡度（输人纵向干扰）
≤-40dB
3.11回波损耗
≥25 dB 注：以上技术指标不作合格性判别，仅提供参考。
4校准条件
4.1环境条件 4.1.1环境温度：18℃～28℃。 4.1.2相对湿度：≤80%。 4.1.3电源电压及频率：电压（220士11）V，频率（50士1）Hz。 4.1.4周围无影响校准系统正常工作的机械振动和电磁干扰。 4.2测量标准及其他设备 4.2.1电压表
频率范围：20Hz～2MHz；交流电压测量范围：10uV~100V；交流电压测量最大允许误差：土1.5%；电平测量范围：一88dBm～51dBm（75Q阻抗时）。
4.2.2功率计
频率范围：9kHz～150MHz；功率测量范围：一60dBm～20dBm；功率计探头输入阻抗：502、752；
2 JJF1761—2019
参考功率最大允许误差：土1%；功率计线性误差：士2%。
4.2.3信号发生器
频率范围20Hz～150MHz；频率最大允许误差：士（1×10-4～1×10-7）；电平范围：一60dBm~20dBm; 谐波：<一30dBc。 标称输出阻抗：50Q2
4.2.4衰减器
频率范围：20Hz～150MHz; 衰减范围：0dB～90dB; 不确定度：0.1dB（k=2）；标称阻抗：50Q；最小步进：0.1dB。
4.2.5匹配电阻箱2只
阻值范围：0.1Q～100k2；阻值最大允许误差：士（0.01%读数十0.01）Q；额定功率：0.1W。
4.2.6低通滤波器
频率：1MHz、5MHz、10MHz、15MHz; 阻抗：50Q；通带插人损耗：≤1dB；阻带插人损耗（大于通带频率2倍）：≥40dB。
4.2.7通过式匹配负载
标称阻抗：502、752；阻抗误差：士12；频率范围：0Hz～150MHz; 额定功率：0.5W。
4.2.8驻波比电桥
覆盖选频电平表的频率范围和输入阻抗范围。 4.2.9附件
a）不平衡/平衡转换器频率范围：20Hz～2MHz 阻抗比：50Q：600Q，502：9002，502：1352，50：100。 b）50Q/752阻抗变换器频率范围：20Hz～150MHz；电压驻波比：≤1.1。 c）T型头、BNC连接线缆、香蕉接头若干。
3
