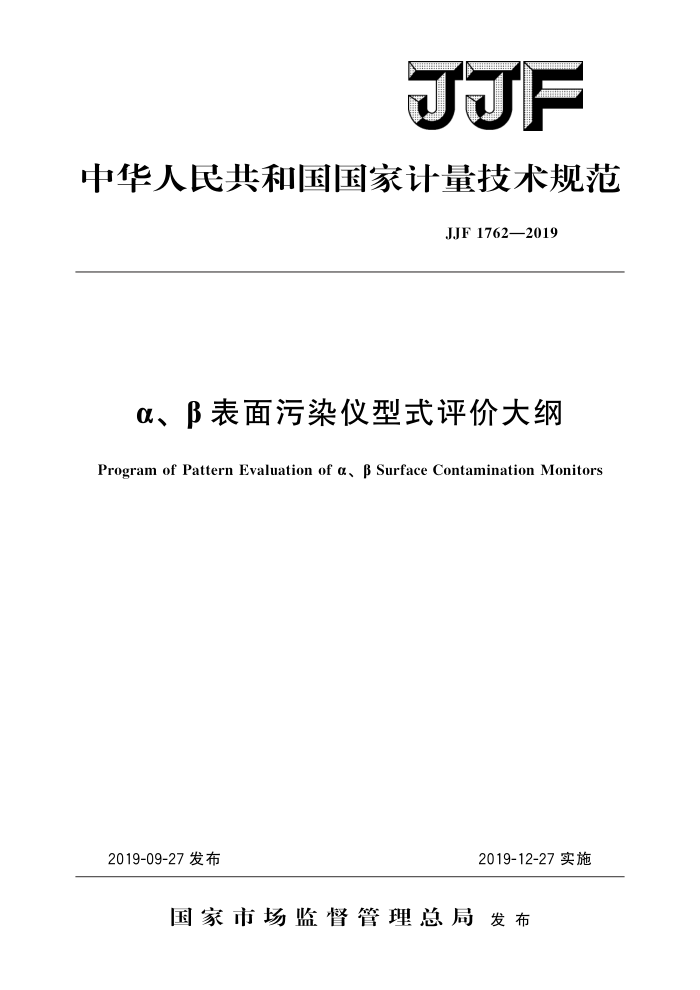

JJF
中华人民共和国国家计量技术规范
JJF1762—2019
α、β表面污染仪型式评价大纲
Program of Pattern Evaluation of aα,β Surface Contamination Monitors
2019-09-27发布
2019-12-27实施
国家市场监督管理总局发布 JJF1762—2019
α、β表面污染仪型式评价大纲
JJF 1762—2019
Program of Pattern Evaluation of α, β
Surface ContaminationMonitors
归口单位：全国电离辐射计量技术委员会起草单位：上海市计量测试技术研究院
北京市计量检测科学研究院
深圳市计量质量检测研究院
本规范委托全国电离辐射计量技术委员会负责解释 JJF1762—2019
本规范起草人：
唐方东（上海市计量测试技术研究院）何林锋（上海市计量测试技术研究院罗琛（北京市计量检测科学研究院）周迎春（深圳市计量质量检测研究院）徐一鹤（上海市计量测试技术研究院） JJF1762—2019
目 录
引言 1
(Ⅱ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (7) (7) (8) (9) (10)
范围· 2 引用文件 3术语及定义.·
概述法制管理要求。
4 5
5.1计量单位 5.2关于计量法制标志和计量器具标识的要求 6计量要求 6.1本底计数率. 6.2表面发射率响应 6.3 相对固有误差…· 6.4 重复性·· 7 通用技术要求， 7. 1 外观与结构·. 7. 2 功能检查… 7.3 环境适应性·· 8 型式评价项目 9 提供样机数量及样机使用方式. 9. 1 提供样机数量 9.2 样机的使用方式 10试验项目的试验方法和条件以及数据处理与合格判据 10.1计量性能检查 10.2外观、结构与功能性要求 10.3环境适应性.... 11 试验项目所用计量器具和设备表 12型式评价结果的处理和判定原则附录A型式评价记录格式
.
.....
..
1 JJF1762—2019
引言
本型式评价大纲依据JJF1015一2014《计量器具型式评价通用规范》和JJF1016 2014《计量器具型式评价大纲编写导则》、以及JJF1001一2011《通用计量术语及定义》 的规定编写。
本型式评价大纲的技术指标和试验方法参考了JJG478一2016《α、β表面污染仪》、 GB/T5202一2008《辐射防护仪器α、β和α/β（β能量大于60keV）污染测量仪与监测仪》等标准、规范。
本型式评价大纲为首次发布
II JJF1762—2019
α、β表面污染仪型式评价大纲
1范围
本型式评价大纲适用于计量器具分类编码为37062000的α、β表面污染仪的型式评价试验。
本型式评价大纲不适用于固定式α、β个人表面污染监测装置，以及最大能量小于或等于60keV的β粒子测量或监测仪器的型式评价试验。 2 引用文件
本型式评价大纲引用下列文件： JJG478—2016α、β表面污染仪 JJF1001一2011通用计量术语及定义 JJF1015一2014计量器具型式评价通用规范 JJF1016一2014计量器具型式评价大纲编写规则 GB/T5202一2008辐射防护仪器α、β和α/β（β能量大于60keV）污染测量仪与
监测仪
GB/T6587一2012电子测量仪器通用规范 GB/T19661.1一2005核仪器及系统安全要求第1部分：通用要求凡是注日期的引用文件，仅注日期的版本适用于本型式评价大纲；凡是不注日期的
引用文件，其最新版本（包括所有的修改单）适用于本型式评价大纲。
3术语及定义
JJF1001一2011界定的及以下术语和定义适用于本型式评价大纲。 3.1本底background
非起因于待测物理量的信号。 3.2本底计数率backgroundcountrate
在没有被测样品存在的条件下，单位时间内仪器的计数。 注：这些计数来自宇宙射线、周围环境中的放射性物质和电子学噪音等。
3.3【源】表面发射率surfaceemissionrate
单位时间内，从源前表面（2元·Sr球面度）发射的特定种类、能量超过特定值的粒子数。 3.4表面发射率响应surfaceemissionrateresponse
在确定的条件下，测量仪器或装置（系统）对激励作用的反应特性称为响应，以仪器示值与激励量的商表示。当放射源的量值以表面发射率表示时，称为表面发射率响应。 3.5相对固有误差relativeintrinsicerror
在规定的参考条件下，受到规定的参考辐射照射时，仪器指示值的相对误差。
1 JJF1762—2019
4概述
α、β表面污染仪包括便携式α、β表面污染测量仪和监测仪，后者具有报警功能；其测量对象为α和/或β（β粒子最大能量大于60keV）辐射，可分为α表面污染仪、β 表面污染仪以及α/β表面污染仪，用于开放性放射性工作场所操作台、地面、墙面、物件表面以及工作人员皮肤和衣物表面α、β污染的探测。
α、β表面污染仪由探测器、信号处理与显示等部件组成，通常采用闪烁体探测器或气体探测器。α、β粒子与闪烁体作用产生的光信号由光电倍增管及电子学处理转换为电压脉冲信号；α、β粒子电离气体产生电离电流，经电子学处理转换为电压脉冲信号；人射探测器的α、β粒子数与电压脉冲信号成正比，以计数率显示，部分仪器并以 Bq·cm-2显示。α、β表面污染仪关键零部件和材料见表1。
表1关键零部件和材料表主要性能指标
序号
名称
备注
主要有气体探测器（GM管、正比计数器）和固体探测器（ZnS和塑料闪烁体）
1
探测器
探测α或β射线
2
光电倍增管 光电信号转换与放大 用于采用闪烁体探测器的α、β表面污染仪
5法制管理要求 5.1计量单位
α、β表面污染仪应采用国家法定计量单位：每秒，符号：s-1。 5.2关于计量法制标志和计量器具标识的要求
必须在计量器具的铭牌或面板等明显部位标注计量法制标志和计量器具标识，其标志、标号和说明必须清晰可辨，牢固可靠。 5.2.1计量法制标志
包括：计量器具型式批准标志和编号（首次申请的试验样机应预留位置）。
5.2.2计量器具标识
包括：计量器具的名称、规格（型号）、准确度或等级标志、计量器具的生产厂名、 出厂日期和出厂编号，计量器具的其他主要技术指标，需要限制使用场合的特殊说明。
6计量要求 6.1本底计数率
α、β表面污染仪的本底计数率应符合企业标准规定的指标。 6.2表面发射率响应
在试验环境条件下，α、β表面污染仪的α表面发射率响应不低于0.20，β表面发射率响应不低于0.15。 6.3相对固有误差
在整个有效测量范围内α、β表面污染仪的相对固有误差不得超过士25%（不包括
2 JJF1762—2019
标准源表面发射率的不均匀性）。
判定相对固有误差试验结果应考虑标准平面源的不均匀性。样机相对固有误差试验结果E应同时满足下列要求：
a）相对固有误差E的测量结果不超过士35%； b）任意两个试验测量点相对固有误差E：的测量值之差不超过士50%。
6.4重复性
在其测量范围内，对同一标准源测量10次，单次测量的相对实验标准偏差应不超过20%。
7 通用技术要求 7.1外观与结构
α、β表面污染仪部件结构应牢固，外表不得有锈蚀、裂纹和破损等缺陷。 7.2功能检查
α、β表面污染仪控制面板上字迹应清晰，所设置的功能键都能完成该键指令下的功能。 7.3环境适应性 7.3.1气候环境 7.3.1.1环境温度
环境温度在一10℃～40℃使用范围内变化时，α、β表面污染仪对标准源读数值的相对变化应小于或等于20%。 7.3.1.2相对湿度
35℃时，相对湿度在40%～85%使用范围内变化时，α、β表面污染仪对标准源读数值的相对变化应小于或等于7.5%。 7.3.2电源环境
α、β表面污染仪供电电池应与电子仪器实体分隔，对于原电池的容量应保证仪器在无报警状态下连续使用24h或二次电池在无报警状态下连续使用12h以后，仪器的指示值与初始值之差不超过士10%。
8 型式评价项目
型式评价项目见表2。
表2型式评价项目表
序号 1 2 3
型式评价项目
项目类别观察项目观察项目观察项目
要求的条款号
5. 1 5.2.1 5.2.2
计量单位计量法制标志计量器具标识
法制管理要求
3
