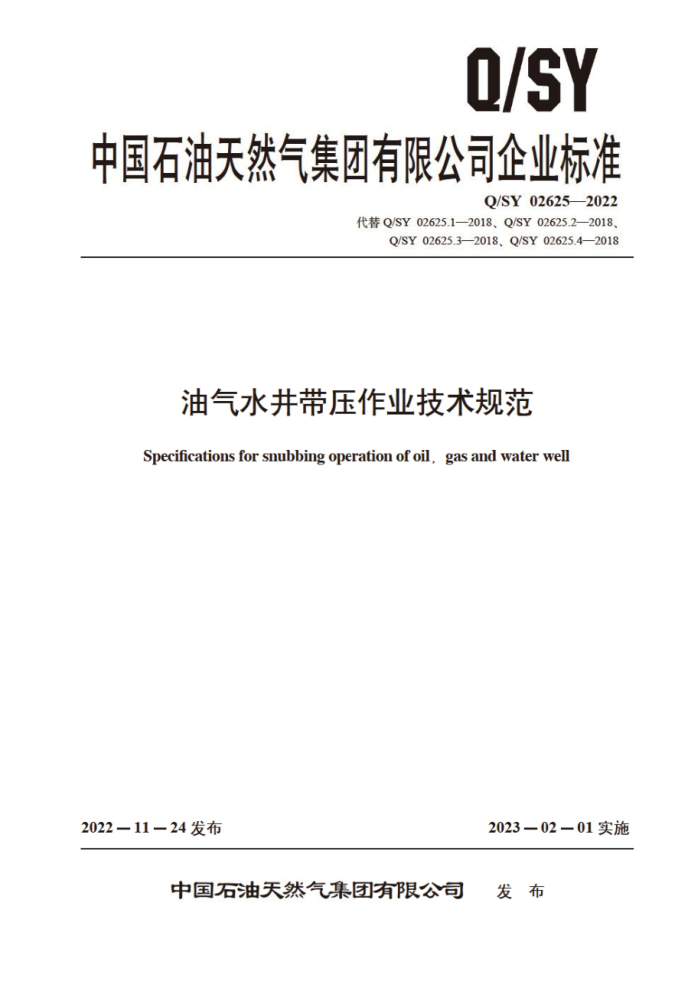

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY026252022
代替Q/SY02625.1—2018、Q/SY02625.2—2018、
Q/SY02625.32018.Q/SY02625.42018
油气水井带压作业技术规范
Specifications for snubbing operation of oil, gas and water well
2022—11—24发布
2023—02-01实施
发布
中国石油天然气集团有限公司 Q/SY026252022
目 次
前言范围
Ⅱ
1
规范性引用文件 3 术语和定义设计要求
2
4
4.1 总体原则 4.2 地质设计 4.3 工程设计 4.4 施工设计施工准备 5.1 场地要求 5.2 带压作业机要求 5.3 压力控制装置选型 5.4 防喷器液压控制装置 5.5 压力控制管汇 5.6 油管内压力控制工具选型 5.7 其他设施的配备设备安装与功能测试 6.1 安装 6.2 设备试压 6.3 功能测试施工作业 7.1 施工前交底 7.2 油管内堵塞作业 7.3 拆井口 7.4 设置液缸压力 7.5 起、下油管作业 7.6 冲砂作业 7.7 打捞作业 7.8 旋转、循环作业 7.9 起下射孔枪 7.10 注水泥塞作业完井收尾
-
5
6
8
中
L
二
12 2
8
13
1 Q/SY02625—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草
本文件代替Q/SY02625.12018《油气水井带压作业技术规范第1部分：设计》。Q/SY 02625.2一2018《油气水井带压作业技术规范第2部分：设备配备、使用与维护》、Q/SY02625.3- 2018《油气水井带压作业技术规范第3部分：工艺技术》，Q/SY02625.4—2018《油气水井带压作业技术规范第4部分：安全操作》，本文件以Q/SY02625.3一2018为主，整合了Q/SY02625.1一 2018、Q/SY02625.2—2018、Q/SY02625.42018的部分内容，与Q/SY02625.3—2018相比，除结构调整和编辑性修改外， 主要技术变化如下：
a）增加了“设计要求”的要求（见第4章）： b）更改了“施工准备”的要求（见第5章）： c）增加了“设备安装与功能测试”的要求（见第6章） d）增加了起下悬挂器、注水泥赛的要求（见第7章） e）增加了“完井收尾”的要求 （见第8章） f）增加了“作业机检查与检测的要求（见第9章） g）增加了“HSE要求”的要求（见第10章） h）增加了“资料录取”的要求（见第11章） i）增加了应急处置”的要求（见第12章）： j）增加了“带压作业参数计算”的要求（见附录A）： k）增加了应急关井程序”的要求（见附录B）。 本文件由中国石油天然气集团有限公司标准化委员会石油工程技术专业标准化技术委员会提出并
归口。
本文件起草单位：川庆钻探工程公司，西南油气田分公司， 工程技术分公司（中油技服）、勘探与生产分公司、吉林油田分公司。
本文件主要起草人：张平、张明友、刘国良、胡守林、何昀宾、赵捍军、袁健、徐煜东、何勇、 唐、牟维海、强会彬、张清贵、王大彪、张宁刚、陈曦、王全郑波、江源、谢涛、罗卫华、赵庆磊，鄂玄吉。
本文件及其所代替文件的历次版本发布情况为：
2013年首次发布为Q/SY1625.3—2013，2018年修订为Q/SY02625.3—2018；本次为第二次修改，并人了Q/SY02625.1- 018《油气水井带压作业技术规范第1部分：
设计》的内容（Q/SY02625.1—2018代替的文件及历次版本发布情况为：Q/SY1625.2—2014《带压作业技术规程第2部分：带压作业设计》），Q/SY02625.2一2018《油气水井带压作业技术规范 2部分：设备配备，使用与维护》的内容（Q/SY02625.2一2018代替的文件及历次版本发布情况为： Q/SY14052011《带压作业装置配备、使用和维修规程》）、Q/SY02625.4—2018《油气水井带压作业技术规范第4部分：安全操作》的内容（Q/SY02625.4一2018代替的文件及历次版本发布情况为：Q/SY1119—2007《油水井带压修井作业安全操作》、Q/SY081192016《油水井带压修井作业安全操作规程》）。
III AS/0 Q/SY 026252022
油气水开带压作业技术规范
1范围
本文件规定了带压作业设计，施工准备设备安装与功能测试。施工作业，完井收尾，作业机检查与检测、HSE要求、资料录取、危害识别与应急处置。
本文件适用于陆上油、气、水井带压作业。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件， 不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T20174石油天然气钻采设备钻通设备 GB/T20972.2石油天然气工业油气开采中用于含硫化氢环境的材料第2部分：抗开裂碳
钢、低合金钢和铸铁
GB/T22513 石油天然气工业钻井和采油设备井口装置和采油树 JB/T5000.14 重型机械通用技木条件第14部分：持钢件无损探伤 JB/T5000.15 重型机械通用技术条件第15部分：锻钢件无损探伤 SY/T5053.2 石油天然气钻采设备钻井井口控制设备及分流设备控制系统 SY/T5225 石油天然气钻井、开发、储运防火防爆安全生产技术规程 SY/T 5323 石油天然气工业钻井和采油设备节流和压井设备 SY/T 5325 常规射孔作业技术规范 SY/T6127 油气水井井下作业资料录取项目规范 SY/T6160 2019 防喷器检验。修理和再制造 SY/T6268 油井管选用推荐作法 SY/T6270 2017石油天然气钻采设备固井、压裂管汇的使用与维护 SY/T6524 石油天然气作业场所劳动防护用品配备规范 SY/T 6731 2014石油天然气工业油气田用带压作业机 SY/T 6751 电缆测井与射孔带压作业技术规范 Q/SY02553 井下作业井控技术规范
3术语和定义
下列术语和定义适用于本文件。
3.1
安全防喷器组 secondary BOP 安装在井口装置顶部，用于井控的防喷器组，在关闭状态下，一般不允许起下管柱和转动管柱。
1 Q/SY026252022
由全封闸板防喷器、半封闸板防喷器等组成。 3.2
工作防喷器组Primary BOPsnubbing BOP 用于带压作业过程中控制环空压力，实现对作业管柱的动密封的装置，主要包括工作闸板防喷器
和工作环形防喷器。 3.3
上顶力section force 井下流体垂直作用在管柱密封横截面上的力，又叫截面力。
3.4
下推力 down thrust 在带压作业下压人井管柱时，带压作业机移动防顶卡瓦施加给管柱的垂直向下的力，也称下
压力。 3.5
平衡点深度balance Point length 带压作业过程中，管柱在井简内的自重等于截面力时所对应的深度，也称中和点深度。
3.6
无支撑长度 unsupported length 带压作业时，管柱在轴向上受压不产生弯曲变形的最大长度，其大小与下推力和管柱强度有关。
3.7
油管堵塞器 tubingplug 用于截断井内油管柱流体通道的井下工具，包括钢丝桥塞，固定式堵塞器和单流阀等。
3.8
预测最高井口关井压力 maximum anticipated surface pressure (MASP) 井筒充满地层流体后的井口关井压力。如果地层流体信息未知，按最恶劣情况考虑，即用地层压
力减去井筒全部充满纯天然气气柱压力后得到的井口压力 3.9
预测最高施工压力 maximum anticipated operating pressure (MAOP) 施工作业或者应急作业时，井口设备预测将承受的最大压力。
4设计要求
4.1总体原则
带压作业施工应有地质设计，工程设计，施工设计。
4.2地质设计
地质设计应包括但不限于以下资料： a）井场周围人居情况调查资料：包括井场周国一定范国内的居民住宅、学校、工厂，矿山，国
防设施、高压电线，地质评价，水资源情况，以及风向变化等环境勘察评价的文字和图件资料，并标注说明。
b）地层情况：目前地层压力、井口压力、原始地层压力、地层温度。地温梯度，塑性地层、易
塌层等特殊地层应提示：水泥塞或桥塞封闭井，应提供预测最高圈闭压力。 c）流体性质及组分：本井或邻井油气比。流体性质资料，流体组分（特别是有毒有害气体）产
2
