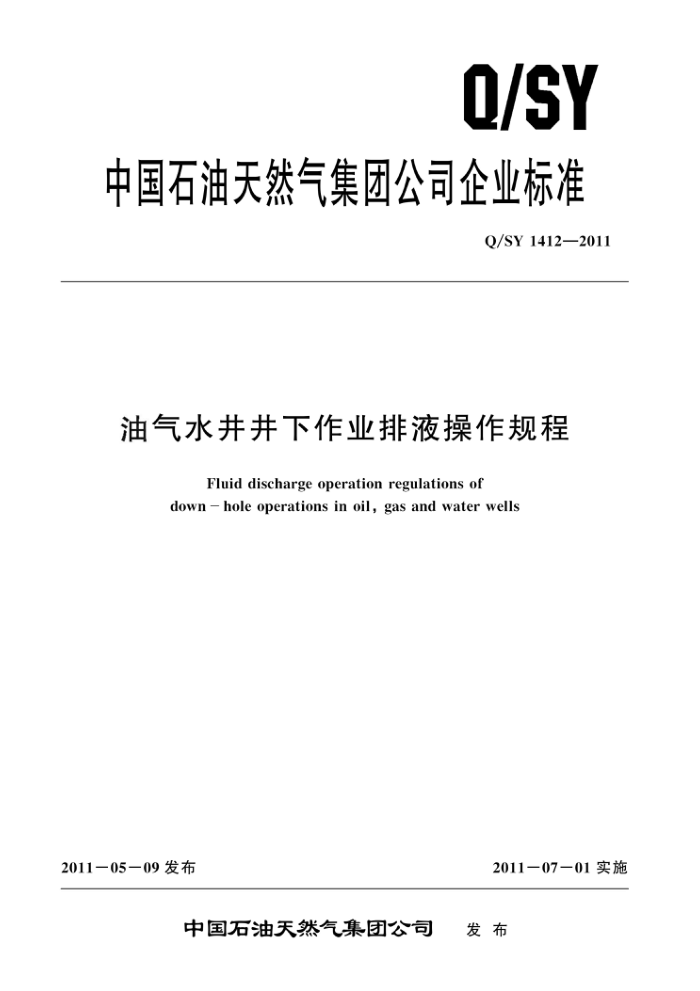

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1412—2011
油气水井井下作业排液操作规程
Fluid discharge operation regulations of
down - hole operations in oil, gas and water wells
2011－05－09 发布
2011一07－01实施 前言
本标准依据 GB/T 1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由中国石油天然气集团公司标准化委员会勘探与生产专业标准化技术委员会提出并归口。 本标准起草单位：辽河油田分公司、吐哈油田分公司、大港油田分公司。 本标准主要起草人：孙守国、檀德库、王志明、张军、王江宽、蒋晓波、赵海军、纪鹏、何锋。 油气水井井下作业排液操作规程
1范围
本标准规定了油气水井井下作业过程中排液的术语和定义、排液工艺的分类和施工原则、适用范围、施工准备及工艺程序、HSE要求和录取资料项目。
本标准适用于油气水井井下作业过程中的排液操作。
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T 5225一2005石油天然气钻井、开发、储运防火防爆安全生产技术规程 SY 5727—2007　井下作业安全规程 SY/T 6610一2005　含硫化氢油气井井下作业推荐作法 Q/SY1124.3—2007　石油企业现场安全检查规范　第3部分：修井作业
3术语和定义
下列术语和定义适用于本文件。
3. 1
氮气气举排液fluid delivery by gas lift 采用增压机组将预置氮气注入井筒内，顶替井筒内液体的排液方式。
3. 2
液氮排液 fluid delivery by liquid nitrogen 通过液氮泵车将液氮注人井筒内，液氮气化顶替井筒内液体的排液方式
3.3
混氮气水排液 fluid delivery by mixed nitrogen and water 氮气气举至一定压力后，同时混人一定量的清水，加快返排速度，提高氮气气举效果的排液
方式。 3. 4
抽汲排液fluid delivery by swabbing 采用专用工具抽取井筒内液体，降低井筒内液面的排液方式
4排液工艺的分类和施工原则
4.1分类
排液工艺分为以下几类： a）氮气气举排液。 b) 液氮排液。 c） 混氮气水排液。 d） 抽汲排液。
4.2　施工原则
应具有有效性、安全性、环保性，不伤害储层及套管。
5适用范围
井下作业排液工艺应用于： a）射孔前降液面。 b）诱喷。 c) 措施排液。 d) 残液返排。
6 ，氮气气举排液
6.1 施工准备
按设计要求，准备好注氮车组、计量罐、压力表、单流阀、油嘴及相关配件。 6.2　施工工艺程序 6.2.1连接气举进出口管线，出口管线进罐。 6.2.2安装压力表，管线试压，气试压压力为设计压力，稳压 10min，压降不大于0.7MPa，不刺不漏为合格。 6.2.3　打开出口闸门。 6.2.4打开进口闸门，开始注人氮气。 6.2.5当气举至设计压力（或出口有明显连续喷势时），停止注入氮气。 6.2.6关闭进口闸门，控制出口放喷。 6.2.7排液结束后，放进口压力，结束施工。
7 液氮排液
7.1 施工准备
按设计要求，准备好液氮泵车、液氮、计量罐、单流阀、压力表、油嘴及相关配件
7.2　施工工艺程序
执行 6.2 的规定。
8混氮气水排液
8.1　施工准备
按设计要求，准备好注氮车组、水泥车、清水、计量罐、单流阀、压力表、三通、油嘴及相关 工人员不应进人高压区。 10.10在气井或气液比大于300的油井上，不应采取抽汲方法诱喷作业。 10.11抽防喷盒应密封。 10.12抽排液时，钢丝绳不应与其他铁器相摩擦，井口和钢丝绳附近不应站人，不应穿越钢丝绳。 10.13抽汲钢丝绳跳槽或打扭时，应先固定钢丝绳，卸载后，方可用撬杠或其他工具解除，不应用手直接处理。 10.14抽汲排液中，若发现中途顶抽子现象时，关小出口闸门，抽工具起入防喷管内，关闭清蜡闸门，开井观察。
11 录取资料项目
11. 1 氮气气举
时间、方式、介质及用量、压力、管柱结构及深度、放喷油嘴、油套管压力、放喷出口排出液量，并按设计要求录取其他资料项目。 11. 2 2液氮
执行11.1的规定。 11.3 混氮气水
时间、方式、介质及用量、压力、管柱结构及深度、打水时间、水泥车泵压、水泥车排量、放喷油嘴、油套管压力、放喷出口排出液量，并按设计要求录取其他资料项目。 11.4抽汲
时间、抽汲深度及次数、动液面、液量及累积量、含水、含砂，并按设计要求录取其他资料项目。 中国石油天然气集团公司
企业标准
油气水井井下作业排液操作规程
Q/SY 1412—2011
*
石油工业出版社出版 (北京安定门外安华里二区一号楼) 石油工业出版社印刷厂排版印刷
(内部发行)
*
880×1230毫米16开本0.5印张13千字印1—1500 2011年6月北京第1版 2011年6月北京第1次印刷
书号：155021·17091 定价：6.00元
版权专有　不得翻印
Q/SY 1412—2011
