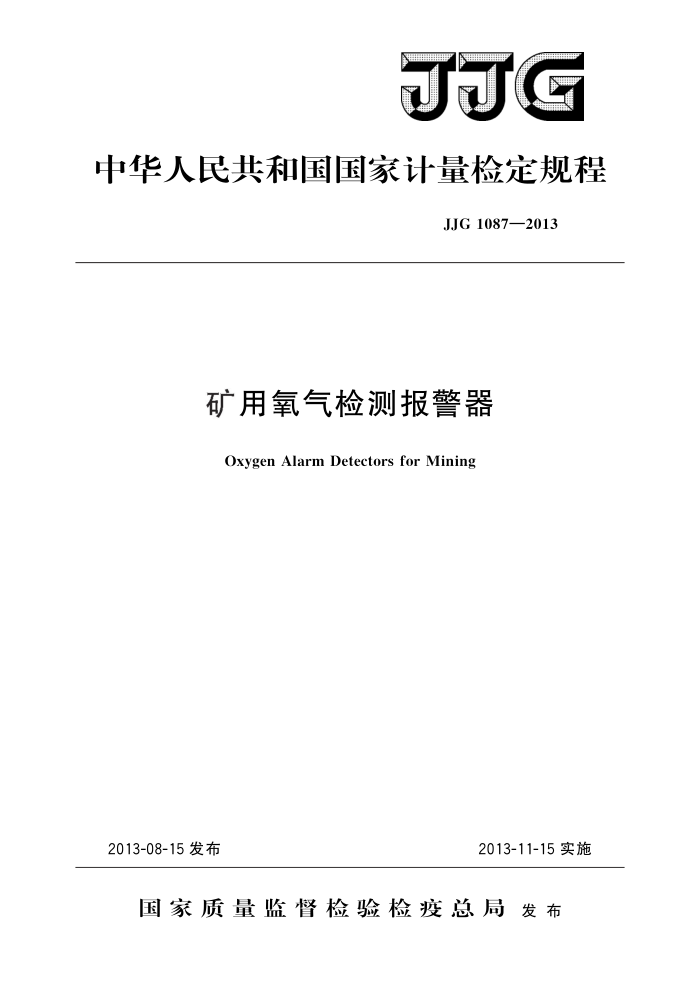

JJG
中华人民共和国国家计量检定规程
JJG1087—2013
矿用氧气检测报警器
Oxygen Alarm Detectors for Mining
2013-11-15实施
2013-08-15发布
国家质量监督检验检疫总局发布 JJG 1087—2013
矿用氧气检测报警器
检定规程 Verification Regulation of
JJG 1087—2013
Oxygen Alarm Detectors for Mining
归口单位：全国环境化学计量技术委员会主要起草单位：国家矿山安全计量站参加起草单位：国家安全生产重庆矿用设备检测检验中心
国家煤矿防尘通风安全产品质量监督检验中心
淮南润成科技股份有限公司重庆科安电子有限公司
本规程委托全国环境化学计量技术委员会负责解释 JJG 1087—2013
本规程主要起草人：
陈福民（国家矿山安全计量站）参加起草人：
曹利波（国家安全生产重庆矿用设备检测检验中心）付建涛（国家煤矿防尘通风安全产品质量监督检验中心）孙超（淮南润成科技股份有限公司）石发强（国家矿山安全计量站）张安然（国家矿山安全计量站）赵志雄（重庆科安电子有限公司） JJG 1087—2013
目 录
(IⅡ) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (6) (6) (7) (11)
引 1 范围.. 2 概述· 3
计量性能要求 3.1示值误差 3.2 重复性. 3.3 响应时间 3. 4 漂移 4 通用技术要求 4. 1 外观及结构 4. 2 标志与标识 4.3 通电检查. 4. 4 报警功能 4. 5 信号传输误差 4.6 绝缘电阻 5 计量器具控制 5. 1 检定条件 5. 2 检定项目…. 5.3 检定方法.· 5.4检定结果的处理· 5.5 检定周期·· 附录A便携式/固定式矿用氧气检测报警器检定原始记录表附录B检定证书/检定结果通知书内页格式
.
- JJG1087—2013
引言
本规程依据JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》编写。
由于矿用氧气检测报警器与地面使用的氧气检测报警器在使用环境、技术指标、仪器现状等方面存在较大的差异，因此本规程主要技术指标参考了MT704一2008《煤矿用携带型电化学式氧气测定器》、MT447一1995《煤矿用电化学式氧气传感器技术条件》、JJG（煤炭）10一1998《氧气检测报警仪》等技术法规
本规程为首次发布。
II JJG1087—2013
矿用氧气检测报警器检定规程
1范围
本规程适用于矿井作业环境下使用的测量范围为氧的摩尔分数（0～25）%的电化学原理矿用氧气检测报警器（以下简称仪器）的首次检定、后续检定和使用中检查。
2概述
仪器用于检测矿井作业环境中氧气的浓度，当氧气浓度测量值小于等于报警设定值时能自动发出声、光报警信号。
仪器主要由电化学氧气检测元件、电子部件和显示部分等组成，由电化学氧气检测元件将环境空气中氧气浓度值转换成电信号：然后通过电路处理，并以浓度值显示出来，有的仪器还具有氧气浓度值对应的电信号输出功能
根据使用方式的不同，仪器可以分为便携式（矿山行业通常称为报警仪或测定器）和固定式（矿山行业通常称为传感器）。
3计量性能要求
3.1示值误差
示值误差以摩尔分数表示，应不超过士0.7%。
3.2重复性
相对标准偏差≤1.0%。 3.3响应时间
响应时间≤60s。 3.4漂移
零点漂移和量程漂移均不应超过示值误差的二分之一。
4通用技术要求
4.1外观及结构 4.1.1仪器的各机械调节部件应能正常动作，各紧固件应无松动。 4.1.2仪器不应有影响其正常工作和防爆安全的损伤，新制造的涂层不应有明显的颜色不匀和剥落，各部件接合处应平整。 4.2标志与标识 4.2.1仪器应标明制造单位名称和仪器名称、型号、出厂编号、制造日期、防爆标志及编号、矿用安全标志及编号。 4.2.2仪器应在铭牌中注明其测量范围、测量误差等主要技术指标 4.3通电检查
仪器通电后，应能正常工作，显示部分应清晰、完整。各按键应能正常操作和控
1 JJG1087—2013
制。便携式仪器应具有欠压提示功能，固定式仪器应具有遥控调校功能，且能正常调节。 4.4报警功能 4.4.1仪器应能在其测量范围内设置报警点，当测量值小于等于报警设定值时，应能发出声光报警信号。 4.4.2便携式仪器的报警声级强度应不小于75dB（A）；固定式仪器的报警声级强度应不小于80dB（A）。 4.4.3报警光信号在黑暗环境中20m远处应能清晰可见。 4.5信号传输误差
信号传输误差绝对值≤1.0%。 4.6绝缘电阻
固定式仪器的电源、信号端与外壳之间，绝缘电阻应不小于50M2。
5计量器具控制
计量器具控制包括首次检定，后续检定和使用中检查。
5.1检定条件 5.1.1检定环境条件 5.1.1.1环境温度：（15～35）℃。 5.1.1.2相对湿度：≤85%。 5.1.1.3应无影响仪器正常工作的气体和电磁场干扰。 5.1.2检定用设备
检定用主要设备应符合表1的要求。
表1检定用主要设备
名称气体标准物质零点气气体流量计数字万用表 直流电压：（0～500）V；直流电流：（0～300）mA；准确度级别不低于1.0级频率计
技术要求
摩尔分数约为5.0%、10.0%、17.0%、21.0%左右的氮中氧气体标准物质；
Url=1.0%，k=2
高纯氮气，纯度不低于99.99%
（0～600）mL/min，准确度级别不低于4级
（0～1000）kHz，分辨力：1Hz；频率稳定度不大于1×10-6
绝缘电阻表 2km电缆或仿真电路
额定电压：500V，准确度级别不低于10级
直流电阻：≤12.8Q/km；分布电容：≤0.06μF/km；分布电感：≤0.8mH/km
秒表声级计卷尺
分辨力优于0.1s
A计权：（30～130）dB，分辨力：0.1dB
（0~30）m；分度值：1cm
2 JJG1087—2013
5.2检定项目
检定项目见表2。
表2检定项目一览表首次检定
使用中检查
后续检定
序号
检定项目
便携式 固定式 便携式 固定式 便携式 固定式
外观及结构标志与标识通电检查报警功能示值误差重复性响应时间漂移信号传输误差绝缘电阻
+ + X + + + + +
+ + x + + + + + + +
+ + + + + + +
+ + x + + + + + X +
+ + + + +
+ + x + +
1 2 3 4 5 6 7 8 9 10
+
+
+
注： 1“十”为需要检定项目； ”为不需要检定项目。 2仪器经修理及更换主要部件后，应按首次检定要求进行检定，
5.3检定方法 5.3.1外观及结构
用目察、手感按4.1要求进行。 5.3.2标志与标识
用目察按4.2要求进行。 5.3.3通电检查
用目察、手感按4.3要求进行。 5.3.4仪器的调整
便携式仪器采用本机电源，检定前应充足电；固定式仪器采用直流稳压电源供电：固定式仪器应接上传输电缆及信号测试设备。
接通电源，按照仪器使用说明书要求的时间对其进行预热，一般预热时间不少于 15min：按说明书规定的流量「如果说明书没有明确要求，则一般控制在（200士10）mL/min 范围，按照图1所示，连接气路，通人高纯氮气调整零点；通人清洁空气调整示值；零点和示值分别调整3次，在此后的检定过程中不得再次调整。
3
