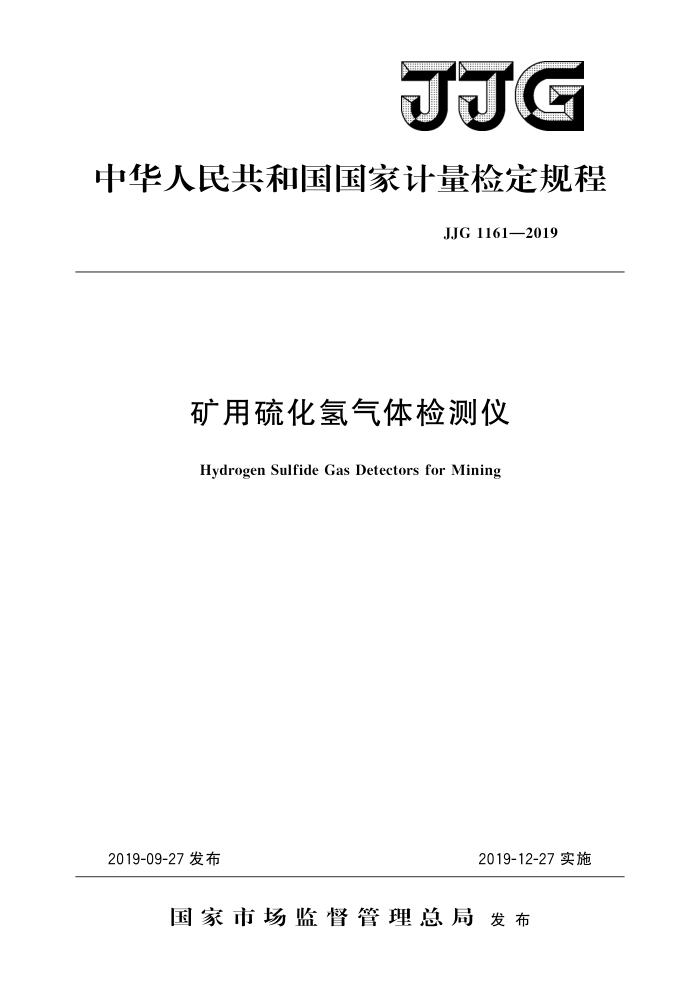

JJG
中华人民共和国国家计量检定规程
JJG1161—2019
矿用硫化氢气体检测仪
Hydrogen Sulfide Gas Detectors for Mining
2019-09-27发布
2019-12-27实施
国家市场监督管理总局发布 JJG 1161—2019
矿用硫化氢气体检测仪
检定规程
JJG 1161—2019
Verification Regulation of Hydrogen Sulfide Gas Detectors for Mining
归口单位：全国环境化学计量技术委员会主要起草单位：国家矿山安全计量站
中国测试技术研究院国家煤矿安全计量器具产品质量监督检验中心
参加起草单位：国家煤矿防尘通风安全产品质量监督检验中心
中煤科工集团重庆研究院有限公司
本规程委托全国环境化学计量技术委员会负责解释 JJG1161—2019
本规程主要起草人：
曹利波（国家矿山安全计量站）刘庆 (中国测试技术研究院) 李梅（国家煤矿安全计量器具产品质量监督检验中心）
参加起草人：
吴华建（国家矿山安全计量站）胡智芳（国家煤矿防尘通风安全产品质量监督检验中心）张安然（国家煤矿防尘通风安全产品质量监督检验中心）石发强（中煤科工集团重庆研究院有限公司） JJG1161—2019
目 录
引言 1 范围· 2 概述· 3
(Ⅱ) (1) (1) (1) (1 ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (4) (7) (7) (8) (9) (11)
计量性能要求， 3.1示值误差… 3.2 重复性 3.3 响应时间 3.4 漂移 3.5 信号传输误差·
--
通用技术要求. 4. 1 外观与结构 4.2 标志与标识 4.3 通电检查 4. 4 报警功能及报警动作值检查·· 4. 5 绝缘电阻 5计量器具控制 5.1 检定条件 5. 2 检定项目. 5.3 检定方法 5.4 检定结果的处理 5.5 检定周期· 附录A仿真电路技术要求附录B矿用硫化氢气体检测仪计量检定原始记录表附录C 检定证书/检定结果通知书内页格式
1
- JJG1161—2019
引
本规程依据JJF1002一2010《国家计量检定规程编写规则》的要求和格式编写。 本规程的主要技术指标参考了MT1084一2008《煤矿用硫化氢检测报警仪》。 本规程为首次发布。
Ⅱ JJG1161—2019
矿用硫化氢气体检测仪检定规程
1范围
本规程适用于矿井作业环境中的硫化氢气体检测仪的首次检定、后续检定和使用中检查。 2概述
硫化氢气体检测仪（以下简称检测仪）主要由检测单元（气室、敏感元件等）、信号处理传输单元、显示单元等组成，通过敏感元件将硫化氢气体浓度转换为电信号，然后经信号处理传输单元，最后由显示单元显示硫化氢浓度值。
检测仪按采样方式分为扩散式和吸人式，按使用方式分为便携式和固定式。固定式检测仪具有电信号输出功能。
3计量性能要求
3.1示值误差
检测仪的示值误差应符合表1的规定。
表1检测仪的示值误差
最大允许误差后续检定
测量范围α/（μmol/mol）
使用中检查
首次检定 ±3 μmol/mol
0<50 50≤200
±5 μmol/mol
±10%
3.2重复性
不大于2%。 3.3响应时间
扩散式检测仪不大于45s；吸入式检测仪不大于30s。 3.4漂移
零点漂移：土2%FS；量程漂移：±3%FS。 注：FS表示满量程。
3.5信号传输误差
不大于0.5%。 4通用技术要求
4.1 外观与结构 4.1.1 检测仪不应有影响其正常工作的外观损伤。新制造检测仪的表面应光洁平整，漆色镀层均匀，无剥落锈蚀现象，各部件接合处应平整。
1 JJG1161—2019
4.1.2检测仪连接可靠，各机械调节部件应能正常工作，各紧固件应无松动。 4.1.3检测仪的标定罩、遥控发送器等附件应齐全，并附有使用说明书。 4.2标志与标识
检测仪名称、型号、测量范围、制造厂名称、编号、出厂日期、防爆标志及编号、 矿用产品安全标志及编号等应齐全、清楚。 4.3通电检查 4.3.1便携式检测仪各按键应能正常操作和控制。检测仪显示应清晰、完整。 4.3.2固定式检测仪应具有遥控调校功能且能正常调节。 4.4报警功能及报警动作值检查 4.4.1检测仪的声光报警应正常。 4.4.2便携式检测仪的报警声级强度应不小于75dB（A）；固定式检测仪的报警声级强度应不小于80dB（A）。 4.4.3检测仪的报警光信号应能在黑暗环境20m处清晰可见。 4.5绝缘电阻
固定式检测仪电源正极、负极、信号输出端与外壳之间绝缘电阻应不小于50M2。
5计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。
5.1检定条件 5.1.1检定环境条件 5.1.1.1环境温度：（15～35）℃（检定期间温度波动不超过土5℃）。 5.1.1.2相对湿度：不大于75%。 5.1.1.3应无影响检测仪正常工作的气体和电磁场干扰 5.1.1.4应配备必要的通风设施。 5.1.2检定用设备 5.1.2.1气体标准物质
采用由国家计量行政部门批准的，并具有相应标准物质证书的氮中硫化氢气体标准物质，其相对扩展不确定度应不大于2%，k=2。 5.1.2.2零点气体
采用纯度为不小于99.999%的氮气或合成空气（由不小于99.999%的氮气和氧气配制）。 5.1.2.3流量计
测量范围为（60600）mL/min，准确度不低于4.0级
5.1.2.4频率表
频率范围为（10～3000）Hz，准确度不低于0.05级 5.1.2.5声级计
测量范围为（30～130）dB，准确度不低于2级。
2 JJG1161—2019
5.1.2.6钢直尺
测量范围为（0~1000）mm，分辨力不低于1mm。 5.1.2.7电子秒表
测量范围为（0～3600）s，MPE：±0.10s/h。 5.1.2.8绝缘电阻表
输出电压为500V，准确度不低于10.0级， 5.1.2.9直流稳压电源
最高输出电压不低于30V；最大输出电流不低于3A 5.1.2.10仿真电路（2km）
仿真电路技术要求见附录A。 5.1.2.11减压阀和气路
使用与气体标准物质钢瓶配套的减压阀；减压阀、管路材质对被测气体应无吸附及化学反应。 5.1.2.12对扩散式仪器应有与仪器配套的试验用扩散罩。 5.2检定项目
检定项目如表2所示
表2检定项目一览表
便携式
固定式
序号
检定项目
首次 后续 使用中 首次 后续 使用中检定 检定 检查 检定 检定 检查
X
外观与结构标志与标识通电检查示值误差重复性响应时间
+ + + + + + ?
+ + + + + +
+ X + + + + + + + + + +
+ + + + + +
1
+ + + +
X
2
+ +
4 5 6 1 8
漂移信号传输误差
+ + + +
功能检查声级强度光信号
+ + +
+ + +
+
+
报警功能及报警动作值检查
9
绝缘电阻
10
注：
“十”为需要检定项目； ”为不需要检定项目。 2经安装及维修后对检测仪计量性能有较大影响的，其后续检定应按首次检定要求进行。
3
