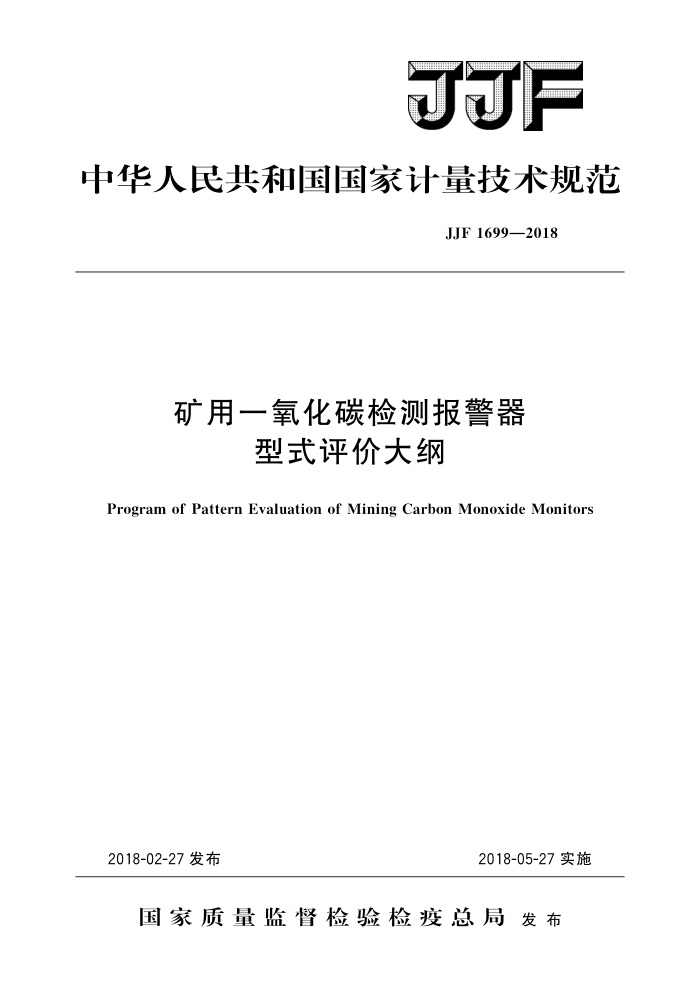

JJF
中华人民共和国国家计量技术规范
JJF 1699—2018
矿用一氧化碳检测报警器
型式评价大纲
Program of Pattern Evaluation of Mining Carbon Monoxide Monitors
2018-02-27发布
2018-05-27实施
国家质量监督检验检疫总局发布 JJF1699—2018
矿用一氧化碳检测报警器
型式评价大纲 Program of Pattern Evaluation of Mining Carbon Monoxide Monitors
JJF 1699—2018
归口单位：全国环境化学计量技术委员会
主要起草单位：国家矿山安全计量站
安标国家矿用产品安全标志中心
中国测试技术研究院
参加起草单位：中煤科工集团重庆研究院有限公司
国家安全生产重庆矿用设备检测检验中心
重庆科安电子有限公司
本规范委托全国环境化学计量技术委员会负责解释 JJF1699—2018
本规范主要起草人：
张安然（国家矿山安全计量站）胡继红（安标国家矿用产品安全标志中心）刘庆 (中国测试技术研究院)
参加起草人：
朱正宪 （中煤科工集团重庆研究院有限公司）付建涛（国家矿山安全计量站）傅刚（国家安全生产重庆矿用设备检测检验中心）杜建国（重庆科安电子有限公司） JJF1699—2018
目 录
引言 1 范围· 2 引用文件.· 3 概述·. 4法制管理要求 4.1计量单位 4.2 标志与标识· 5 计量要求 5.1示值误差· 5. 2 重复性· 5. 3 响应时间 5. 4 漂移· 6 通用技术要求 6.1 外观与结构· 6.2 通电检查 6.3 功能要求· 6. 4 电源电压适应性 6.5 传输误差 6.6 绝缘电阻.. 6.7 绝缘强度· 6.8 环境适应性 6. 9 工作稳定性 7 型式评价项目 8 提供样机的数量及样机的使用方式， 8.1 提供样机的数量及要求 8.2样机的使用方式， 9 试验项目的试验方法和条件以及数据处理和合格判据： 9. 1 计量要求· 9. 2 通用技术要求. 10 试验项目所用计量器具和设备表 11 型式评价记录格式附录A矿用一氧化碳检测报警器型式评价记录格式附录B仿真电路技术要求
(Ⅱ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (5) (5) (5) (5) (5) (9) (14) (15) (16) (35)
I JJF1699—2018
引言
本大纲依据JJF1016一2014《计量器具型式评价大纲编写导则》、JJF1015一2014 《计量器具型式评价通用规范》以及JJF1001一2011《通用计量术语及定义》编写
本大纲的技术指标参考JJG1093一2013《矿用一氧化碳检测报警器》、MT703 2008《煤矿用携带型电化学式一氧化碳测定器》、AQ6205一2006《煤矿用电化学式一氧化碳传感器》等。
本大纲为首次发布。
II JJF1699—2018
矿用一氧化碳检测报警器型式评价大纲
1范围
本型式评价大纲适用于分类编码为46381500矿井下使用的电化学原理的一氧化碳检测报警器（以下简称检测报警器）的型式评价。
2 引用文件
本规范引用了下列文件： GB/T2423.1—2008 电工电子产品环境试验 第2部分：试验方法试验A：
低温
GB/T2423.2—2008电工电子产品环境试验 第2部分：试验方法 试验B：高温
GB/T2423.4一2008电工电子产品环境试验 第2部分：试验方法 试验Db：交变湿热（12h十12h循环）
注：凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3概述
检测报警器用于检测矿井作业环境中一氧化碳气体的浓度。当一氧化碳气体浓度值超过报警设定值时能自动发出声、光报警信号。
检测报警器主要由一氧化碳电化学传感器、电子部件和显示部分等组成，电化学传感器将环境中一氧化碳气体浓度值转换成电信号，然后通过电子部件处理，并以浓度值显示出来。
根据使用方式的不同，检测报警器可以分为便携式（矿山行业通称为报警仪或测定器）和固定式（矿山行业通称为传感器）。固定式检测报警器还具有对应于浓度的信号输出功能。
根据检测报警器自身特点应明确关键零部件和材料，格式见表1。
表1关键零部件和材料表
序号 1
名称外壳
备注非金属外壳
主要性能指标
响应时间：≤30s 分辨力：1μmol/mol
2
电化学传感器
电池
适用于便携式
3
I JJF1699—2018
4法制管理要求
4.1计量单位
一氧化碳浓度单位一般采用umol/mol。 4.2标志与标识 4.2.1检测报警器应标明制造单位、仪器名称、型号及编号、制造目期、防爆标志及编号、煤矿安全标志及编号。 4.2.2检测报警器应在铭牌中注明其测量范围、示值误差等主要技术指标 5 计量要求
5. 1 示值误差
检测报警器的显示值、固定式检测报警器的输出信号值（换算为一氧化碳浓度值）与气体标准物质浓度值的偏差（即检测报警器的示值误差）应符合表2的规定。
表2检测报警器的示值误差限值要求
示值误差
测量范围，α μmol/mol
绝对误差 μmol/mol
相对误差
%
±2 ±4
0<≤20 20500
±5 ±6
5. 2 重复性
检测报警器的重复性应不大于2%。
5.3响应时间
检测报警器的响应时间不大于45s。
5.4漂移
检测报警器的漂移分为零点漂移和量程漂移，分别应符合表3的规定。
表3检测报警器漂移的限值
测量范围，α μmol/mol 0x≤100 100500
零点漂移 μmol/mol
量程漂移
% ±2 ±2. 5 ±3
±2 ±5 ±10
2 JJF1699—2018
6通用技术要求 6.1外观与结构 6.1.1检测报警器不应有影响其正常工作的外观损伤，新制造的涂层不应有明显的颜色不匀和剥落，各部件接合处应平整。 6.1.2各机械调节部件应能正常动作，各紧固件应无松动。 6.1.3检测报警器充电器、标定罩和固定式检测报警器的输出连接电缆、遥控调校器等附件应齐全，并附有使用说明书。 6.2通电检查
各按键应能正常操作和控制，显示清晰、完整。
6.3功能要求 6.3.1检测报警器应有声、光报警功能。 6.3.2便携式检测报警器应具有欠压提示功能，固定式检测报警器应具有遥控调校功能且能正常调节。 6.3.3检测报警器应能在（1～100）umol/mol范围内任意设置报警点，报警显示值与设定值的差值应不超过士2umol/mol。 6.3.4便携式检测报警器的报警声级强度应不小于75dB（A），固定式检测报警器的报警声级强度应不小于80dB（A）。 6.3.5报警光信号在黑暗环境中20m远处应能清晰可见。 6.4电源电压适应性
固定式检测报警器应能在输入电压DC：（9～24）V范围内正常工作，显示值与输出信号值（换算为一氧化碳浓度值）的误差均应符合5.1的规定。 6.5传输误差
固定式检测报警器使用单芯截面积为1.5mm的铜芯电缆时，其传输距离应不小于2km，显示值与输出信号值（换算为一氧化碳浓度值）的误差均应符合5.1的规定。 6.6绝缘电阻
检测报警器带电回路与外壳之间，绝缘电阻应不小于50MQ；交变湿热后应不小于1.5M2 6.7绝缘强度
检测报警器带电回路与外壳应能承受500V、50Hz、历时1min的绝缘强度试验，试验期间应不出现击穿和飞弧现象，且漏电流小于5mA。 6.8环境适应性 6.8.1工作温度试验
高温工作试验：试验温度为（40士2）℃，持续时间为2h。试验持续时间到达后，检测报警器的示值误差应符合5.1的规定。
低温工作试验：试验温度为（0士2）℃，持续时间为2h。试验持续时间到达后，检测报警器的示值误差应符合5.1的规定。 6.8.2交变湿热试验
严酷程度：40℃，相对湿度为93%条件下，固定式检测报警器持续时间为12d，
