JJG

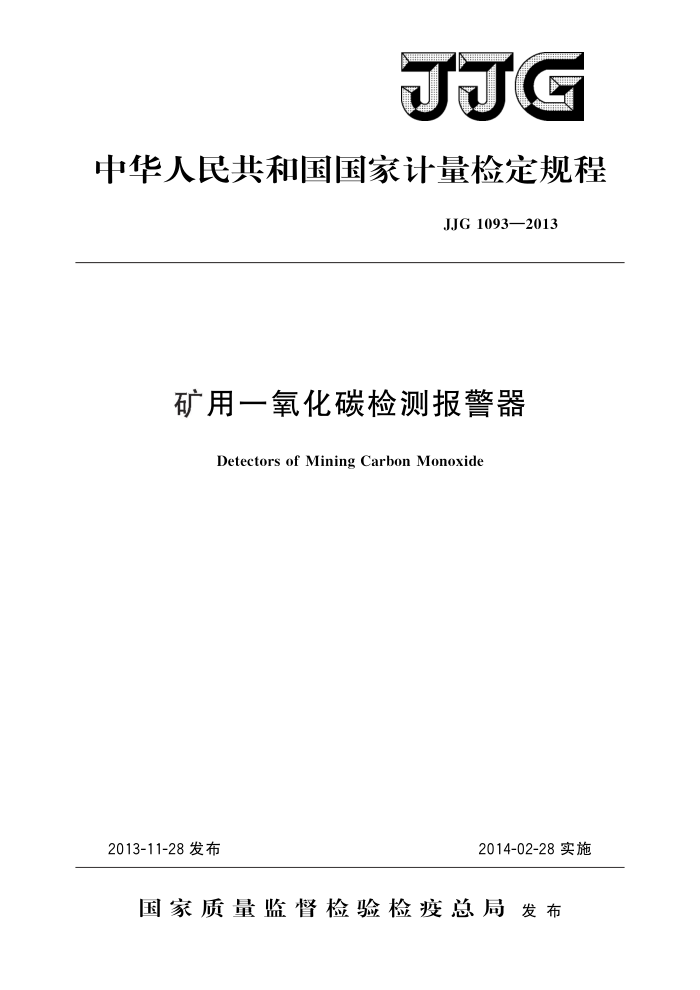

中华人民共和国国家计量检定规程
JJG1093—2013
矿用一氧化碳检测报警器
Detectors of Mining Carbon Monoxide
2014-02-28实施
2013-11-28发布
国家质量监督检验检疫总局发布 JJG 1093—2013
矿用一氧化碳检测报警器
检定规程
JJG 1093—2013
Verification Regulation of Detectors
ofMiningCarbon Monoxide
归口单位：全国环境化学计量技术委员会主要起草单位：国家矿山安全计量站
参加起草单位：国家安全生产重庆矿用设备检测检验中心
国家煤矿防尘通风安全产品质量监督检验中心
中煤科工集团重庆研究院重庆科安电子有限公司
本规程委托全国环境化学计量技术委员会负责解释 JJG1093—2013
本规程主要起草人：
陈福民（国家矿山安全计量站）参加起草人：
张安然（国家矿山安全计量站）
孔令刚（国家安全生产重庆矿用设备检测检验中心）
付建涛（国家煤矿防尘通风安全产品质量监督检验中心）曹利波（中煤科工集团重庆研究院）赵志雄（重庆科安电子有限公司）石发强（国家矿山安全计量站） JJG1093—2013
目 录
引言 1 范围·. 2 概述 3 计量性能要求 3.1 测量范围及示值误差 3.2 重复性 3.3 响应时间 3. 4 漂移 4 通用技术要求 4. 1 外观与结构 4. 2 标志与标识 4.3 通电检查· 4. 4 报警功能 4. 5 电源电压适应性 4.6 传输距离· 4. 7 绝缘电阻 5
(IⅡ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (4) (7) (7) (8) (10) (13) (14) (15)
计量器具控制 5. 1 检定条件…· 5. 2 检定项目.. 5.3 检定方法 5. 4 检定结果的处理· 5. 5 检定周期附录A 便携式矿用一氧化碳检测报警器检定记录附录B 固定式矿用一氧化碳检测报警器检定记录附录 C 检定证书/检定结果通知书第2页格式...· 附录D 检定证书第3页格式附录E 检定结果通知书第3页格式
I JJG1093—2013
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》和JJF1001一2011《通用计量术语及定义》制定，技术指标与检定方法参考了MT703一2008《煤矿用携带型电化学式一氧化碳测定器》、AQ6205一2006《煤矿用电化学式一氧化碳传感器》、 JJG（煤炭）09-98《一氧化碳检测报警仪》、JJG915一2008《一氧化碳检测报警器》 等。本规程在制定过程中注重检定方法的可操作性，及与现行有效的行业标准和地面用同类产品检定规程的协调性与一致性
本规程为首次制定。
Ⅱ JG1093—2013
矿用一氧化碳检测报警器检定规程
1范围
本规程适用于矿井下使用的电化学原理一氧化碳检测报警器（以下简称检测报警器）的首次检定、后续检定和使用中检查。
2概述
检测报警器用于检测和报警矿井作业环境中一氧化碳气体的浓度。 检测报警器主要由一氧化碳电化学传感器、电子部件和显示部分等组成，由电化学
传感器将环境中一氧化碳气体浓度值转换成电信号，然后通过电子部件处理，并以浓度值显示出来。
根据使用方式的不同，检测报警器可以分为便携式（矿山行业通称为报警仪或测定器）和固定式（矿山行业通称为传感器）。固定式检测报警器还具有对应于浓度值的信号输出功能。
3计量性能要求
3.1 测量范围及示值误差
检测报警器的测量范围分为以下几种：（0～100）umol/mol、（0～500）umol/ mol、（0~1000）μmol/mol、（0~2000）umol/mol、（0~10000）μmol/mol，单位为 μmol/mol
检测报警器的显示值、固定式检测报警器的输出信号值（换算为一氧化碳浓度值）与标准气体浓度值的偏差（即检测报警器的示值误差）应符合表1的规定。
表1检测报警器的示值误差限要求
示值误差
测量段，α μmol/mol
相对误差
绝对误差 μmol/mol
%
±2 ±4
0≤20 20<≤100 100<≤500 α>500
±5 ±6
3.2重复性
重复性应≤2%。
3.3响应时间
检测报警器的响应时间不大于45s。 JJG1093—2013
4.7绝缘电阻
固定式检测报警器的电源端与外壳之间，绝缘电阻应不小于50M2。 5 计量器具控制
计量器具控制包括首次检定，后续检定和使用中检查。
5.1检定条件 5.1.1检定环境条件 5.1.1.1环境温度：（15~35）℃。 5.1.1.2相对湿度：45%~75%。 5.1.1.3应无影响检测报警器正常工作的气体和电磁场干扰。 5.1.2检定用设备
检定用主要设备应符合表3的要求
表3检定用主要设备
不确定度/准确度等级/ 最大允许误差/分辨力
名称
测量范围或种类
气体标准物质 空气中一氧化碳气体标准物质 相对扩展不确定度应不大于2.0%（k=2）
零点气气体流量计
高纯氮气 (0~600)mL/min 输出电压：（0～30）V；
纯度：不小于99.999% 准确度级别不低于4级
直流稳压电源
分辨力：0.1V；0.01A
输出电流：3A
分辨力：四位半；准确度：不低于0.5级
直流电压：（0～≥500）V；直流电流：（0～≥300）mA
数字万用表频率计
(0~1000)kHz 带宽：100MHz；采样率：1.0GS/s 额定电压等级：500V 直流电阻：≤12.8Q/km；分布电容：≤0.06μF/km 分布电感：≤0.8mH/km
分辨力：1Hz
示波器
绝缘电阻表
准确度：不低于10.0级
2km仿真电路
秒表声级计钢卷尺标定罩
分辨力：优于0.1s 分辨力：0.1dB 分辨力：1mm
(0~24)h
A计权：（30～130）dB
(0~30)m
测定器应附有专用的标定罩
3
