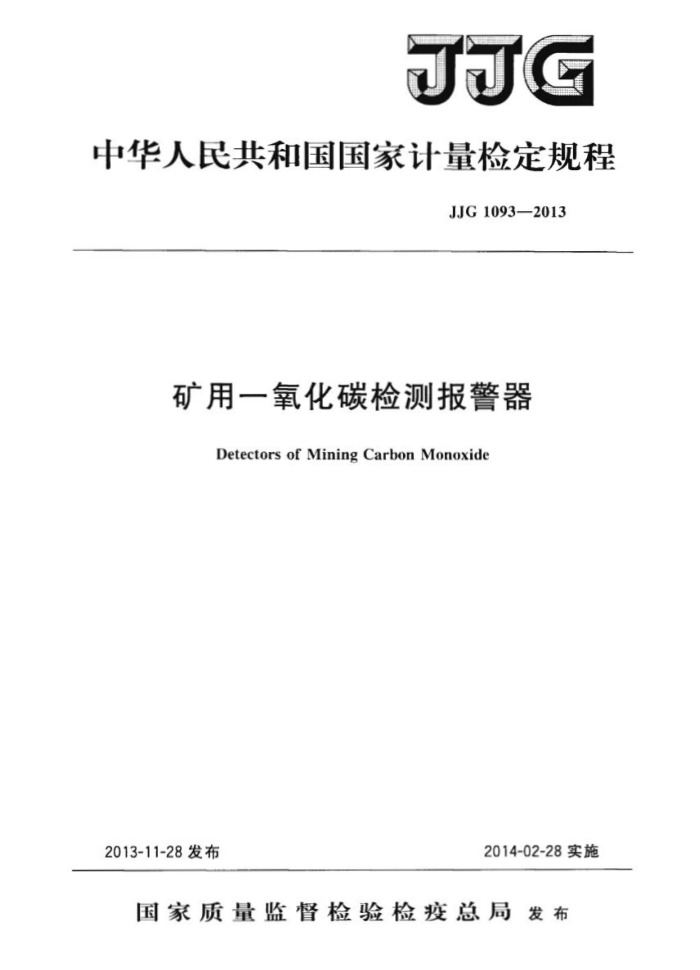

中华人民共和国国家计量检定规程
JJG1093—2013
矿用一氧化碳检测报警器
Detectors of Mining Carbon Monoxide
2014-02-28实施
2013-11-28发布
国家质量监督检验检疫总局发布 JJG1093—2013
矿用一氧化碳检测报警器
检定规程
JJG1093—2013
VerificationRegulation of Detectors
ofMiningCarbonMonoxide
归口单位：全国环境化学计量技术委员会主要起草单位：国家矿山安全计量站参加起草单位：国家安全生产重庆矿用设备检测检验中心
国家煤矿防尘通风安全产品质量监督检验中心中煤科工集团重庆研究院重庆科安电子有限公司
本规程委托全国环境化学计量技术委员会负责解释 JJG1093—2013
本规程主要起草人：
陈福民（国家矿山安全计量站）
参加起草人：
张安然（国家矿山安全计量站）
孔令刚（国家安全生产重庆矿用设备检测检验中心）付建涛（国家煤矿防尘通风安全产品质量监督检验1心）曹利波（中煤科工集团重庆研究院）赵志雄（重庆科安电子有限公司）石发强（国家矿山安全计量站） JJG1093—2013
目 髪录
引言 1 范围· 2 概述 3 计量性能要求， 3.1 测量范围及示值误差 3.2 重复性 3.3 响应时间 3. 4 漂移. 4 通用技术要求 4. 1 外观与结构· 4. 2 标志与标识 4.3 通电检查 4.4 报警功能 4.5 电源电压适应性 4.6 传输距离 4.7 绝缘电阻 5 计量器具控制 5. 1 检定条件.. 5. 2 检定项目 5.3 检定方法 5.4 检定结果的处理： 5.5 检定周期· 附录A 便携式矿用一氧化碳检测报警器检定记录附录B 固定式矿用一氧化碳检测报警器检定记录附录C 检定证书/检定结果通知书第2页格式附录D 检定证书第3页格式附录E 检定结果通知书第3页格式
(I) (1) (1) (1 ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) .（3) (3) (4) (4) (7) (7) (8)
.
..
：
(10) (13) (14) (15)
...
I JJG1093—2013
引言
本规程依据JJF10022010《国家计量检定规程编写规则》和JJF1001—011《通用计量术语及定义》制定，技术指标与检定方法参考了MT703一2008《煤矿月携带型电化学式一氧化碳测定器》、AQ6205一2006《煤矿用电化学式一氧化碳传感器》、 JJG（煤炭）09-98《氧化碳检测报警仪》、JJG915一2008《一氧化碳检测报警器》 等。本规程在制定过程中注重检定方法的可操作性，及与现行有效的行业标准和地面用同类产品检定规程的协调性与一致性。
本规程为首次制定。
Ⅱ JJG1093—2013
矿用一氧化碳检测报警器检定规程
1范围
本规程适用于矿井下使用的电化学原理一氧化碳检测报警器（以下简称检测报警器）的首次检定、后续检定和使用中检查。 2概述
检测报警器用于检测和报警矿井作业环境中一氧化碳气体的浓度。 检测报警器主要由一氧化碳电化学传感器、电子部件和显示部分等组成，由电化学
传感器将环境中一氧化碳气体浓度值转换成电信号，然后通过电子部件处理，并以浓度值显示出来。
根据使用方式的不同，检测报警器可以分为便携式（矿山行业通称为报警仪或测定器）和固定式（矿山行业通称为传感器）。固定式检测报警器还具有对应于浓度值的信号输出功能。 3计量性能要求
3.1测量范围及示值误差
检测报警器的测量范周分为以下几种：（0～100）μmol/mol、（0～500）μmol/ mol、（0~1000）μmol/mol、（0~2000）μmol/mol、（0~10000）μmol/mol，单位为 μmol/mol。
检测报警器的显示值、固定式检测报警器的输出信号值（换算为一氧化碳浓度值）与标准气体浓度值的偏差（即检测报警器的示值误差）应符合表1的规定。
表1检测报警器的示值误差限要求
示值误差
测量段，工 μmol/mol
相对误差 %
绝对误差 μmol/mol
0500
±2 ±4
±5 ±6
3.2重复性
重复性应≤2%。 3.3响应时间
检测报警器的响应时间不大于45s。
1 JJG1093—2013
3.4漂移
检测报警器的漂移分为零点漂移和量程漂移，分别应符合表2的规定。
表2检测报警器漂移的限值
零点漂移 μmol/mol
量程漂·% % ±2 ±2. 3 ±3
测量上限，X μmol/mol 0 ±2 ±5 ±10
X>500
4 通用技术要求
4.1 外观与结构 4.1.1检测报警器的显示应清晰完整，各机械调节部件应能正常动作，各紧乱件应无松动。 4.1.2检测报警器不应有影响其正常工作的外观损伤，新制造的涂层不应有明显的颜色不勾和剥落，各部件接合处应平整。 4.1.3检测报警器充电器、标定罩和固定式检测报警器的输出连接电缆、遥空调校器等附件应齐全，并附有使用说明书。 4.2标志与标识 4.2.1检测报警器应标明制造单位、仪器名称、型号及编号、制造日期、计器具制造许可证标志及编号、防爆标志及编号、煤矿安全标志及编号。 4.2.2检测报警器应在名牌中注明其测量范围、测量误差等主要技术指标。 4.3通电检查 4.3.1便携式检测报警器应具有欠压提示功能，固定式检测报警器应具有遥空调校功能且能正常调节。 4.3.2各按键应能正常操作和控制，显示清晰、完整。 4.4报警功能 4.4.1具有报警功能的检测报警器应能在（1～100）μmol/mol范围内任意受置报警点，报警显示值与设定值的差值应不超过士2umol/mol。 4.4.2报警声级强度在距其1m远处的声响信号的声压级应不小于75dB（A）（对便携式检测报警器）或80dB（A）（对固定式检测报警器）。 4.4.3光信号应能在20m远处清晰可见。 4.5电源电压适应性
固定式检测报警器应能在输入电压DC：（9～24）V范围内正常工作，显：值与输出信号值（换算为一氧化碳浓度值）的误差均应符合3.1的规定。 4.6传输距离
固定式检测报警器使用单芯截面积为1.5mm的铜芯电缆时，其传输距应不小于2km，显示值与输出信号值（换算为一氧化碳浓度值）的误差均应符合3.1的规定。 2 JJG1093—2013
4.7绝缘电阻
固定式检测报警器的电源端与外壳之间，绝缘电阻应不小于50MQ。 5计量器具控制
计量器具控制包括首次检定，后续检定和使用中检查。 5.1检定条件 5.1.1检定环境条件 5.1.1.1环境温度：（15~35)℃。 5.1.1.2相对湿度：45%~75%。 5.1.1.3应无影响检测报警器正常工作的气体和电磁场十扰。 5.1.2检定用设备
检定用主要设备应符合表3的要求
表3检定用主要设备
不确定度/推确度等级/ 最大允许误差/分辨力
名称
测量范围或种类
气体标准物质 空气中一氧化碳气体标准物质 相对扩展不确定度应不大于2.0%（k2）
零点气气体流量计
高纯氮气 (0~600）mL/min 输出电压：（0~30）V；
纯度：不小于99.999% 准确度级别不低于4级
直流稳压电源
分辨力：0.1V；0.01A
输出电流：3A 直流电压：（0~≥500）V；直流电流：（0~≥300）mA
分辨力：四位半；准确度：不低于0.5级
数字万用表
顺率计
(0~1000)kHz 带宽：100MHz；采样率：1.0GS/s 额定电压等级：500V 直流电阻：≤12.8Q/km；
分辨力：1Hz
示波器
绝缘电阻表
准确度：不低于10.0级
2km仿真电路 分布电容：≤0.06μF/km；
分布电感：≤0.8mH/km
分辨力：优于0.1s 分辨力：0.1dB 分辨力：1mm
秒表声级计钢卷尺标定罩
(0~24) h A计权：（30～130）dB
(0~30)m
测定器应附有专用的标定罩
3
