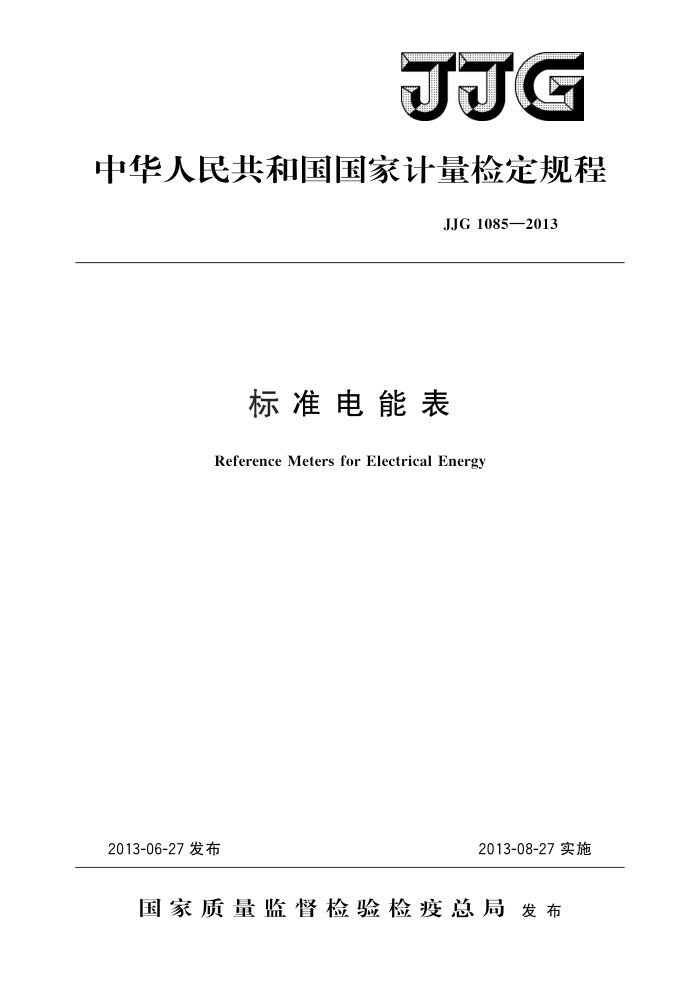

中华人民共和国国家计量检定规程
JJG1085—2013
标准电能表
Reference Meters for Electrical Energy
2013-08-27实施
2013-06-27发布
国家质量监督检验检疫总局发布 JJG1085—2013
标准电能表检定规程
JJG1085—2013 代替JJG596—1999
Verification Regulation of Reference Meters for
标准电能表部分
Electrical Energy
归口单位：全国电磁计量技术委员会起草单位：中国计量科学研究院
辽宁省计量科学研究院
本规程委托全国电磁计量技术委员会负责解释 JJG 1085—2013
本规程起草人：
刘丽娟（中国计量科学研究院）王 磊（中国计量科学研究院）唐 虹（辽宁省计量科学研究院） JJG1085—2013
目 录
引言 1
(IⅡ) (1) (1) (1) (1) (1) (3) (3) (3) (4) (4) (4) (4) (4) (4) (4) (6) (7) (7) (13) (14) (16) (17) (19) (20)
范围· 2 引用文件· 3 概述.. 4 计量性能要求 4.1基本误差. 4. 2 输人、输出与显示· 4.3 控制· 4.4 起动和停止 4.5 绝缘电阻和交流电压试验 4.6 测量的重复性· 5 通用技术要求 5.1外观 6 计量器具控制 6. 1 首次检定和后续检定： 6.2 检定标准电能表时应具备的基本条件， 6.3 确定标准电能表电能测量基本误差的检定装置 6.4 标准电能表检定项目... 6.5 检定方法· 6.67 检定结果的处理和检定周期附录A 检定接线图附录 B 测量数据修约的方法附录C 标准电能表检定原始记录格式附录 D 检定证书/检定结果通知书内页格式式样（第2页）附录E 检定证书/检定结果通知书检定结果页式样（第3页） JJG1085—2013
引言
本规程代替JJG596一1999《电子式电能表》中标准电能表部分本规程对JJG596一1999《电子式电能表》中标准电能表部分进行修订，主要变化
如下：
依据JJF1002一2010《国家计量检定规程编写规则》作编辑性修改：
一
规程名称由《电子式电能表》改为《标准电能表》；一本规程只适用于电子式标准电能表的检定；确定标准电能表电能测量基本误差的检定装置依据JJG597一2005《交流电能
-
表检定装置》作了相应修改。
II JJG1085—2013
标准电能表检定规程
1范围
本规程适用于额定频率为50Hz或60Hz的电子式标准电能表的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： JJG597—2005交流电能表检定装置 GB/T17215.701一2011标准电能表凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3概述
标准电能表是一种测量电能量的仪表。通常被设计并工作在一个受控的实验室环境中以获得最高准确度和稳定度。标准电能表一般由电压输人模块、电流输人模块、乘法器模块、数字信号处理单元、误差处理模块以及显示模块组成。
标准电能表可独立使用，也可作为电能表检定装置的主标准器使用。
4计量性能要求
4.1基本误差 4.1.1基本误差以相对误差的百分数表示。在6.2规定的条件下，标准电能表的基本误差极限值（简称基本误差限）不得超过表1和表2的规定。 4.1.2在检定周期内，标准电能表的基本误差值不得超过表1和表2的规定。标准电能表在检定周期内基本误差改变量的绝对值不得超过基本误差限的绝对值。 4.1.3标准电能表在24h内的基本误差改变量的绝对值不得超过基本误差限绝对值的 1/5。 4.1.4从预热时间结束算起，标准电能表连续工作8h，基本误差不得超过基本误差限，且基本误差改变量的绝对值不得超过表3的规定。
1 JJG1085—2013
表1 单相和三相（平衡负载）标准电能表的基本误差限
基本误差限/%
功率因数 cosp 1. 0 1. 0
负载电流
类别
0.02级 0.05级 0.1级 0.2级 ±0.04 ±0.1 ±0.2 ±0.3 ±0.02 ±0.05 ±0. 1 ±0. 2
0.051b 0.1I,~Imax
0.11. 0.21.
0.5(L);0.8(C) ±0.05 ±0.15 ±0.3 ±0. 4 0.5 (L); 0.8(C) ±0.03 ±0.075 ±0.15 ±0.3 0.5 (L); 0.8(C) ±0.02 ±0.05 ±0. 1 ±0. 2
A型
0.51,~Imx 用户特殊要求时 0.21,~Imx 0.5~Imax 0.5~Imax 用户特殊要求时 0.51,~Imx
±0.03 ±0.1 ±0.2 ± 0. 4 ±0.04 ±0.15 ±0.3 ± 0. 5 ±0.02 ±0.05 ±0. 1 ±0. 2
0.5 (C) 0.25 (L)
1. 0
0.5 (L); 0.8 (C) ±0.02 ±0.05 ±0.1 ±0. 2
B型
±0.03 ±0.1 ±0.2 ±0. 4 ±0.04 ±0.15 ±0.3 ±0. 5
0.5 (C)
0.25 (L)
注： 1 Ib 2 L
基本电流，即确定标准电能表有关特性的电流值；Imax 额定最大电流，代表感性负载；C— 一代表容性负载。
A型表与B型表的区别是B型表无轻载时的基本误差要求
3
表2不平衡负载时三相标准电能表的基本误差限
功率因数 coso
基本误差限/%
类别
负载电流
0.02级 0.05级 0.1级 0.2级 ±0.03 ±0.075 ±0.15
0.1I,~Imx
±0.3 ±0.4 ±0.3 ±0.3 ±0.3
1. 0 0.5 (L) 0.5 (L) 1. 0 0.5 (L)
A型
0.21b 0. 5I,~Imx 0.5~Imax 0.5I~Imax
±0.04 ±0.1 ±0.03 ±0.075 ±0.15 ±0.03 ±0.075 ±0.15 ±0.03 ±0.075 ±0.15
±0.2
B型
注:
不平衡负载是指在对称的三相电压下，标准电能表任一电流线路有电流，其余电流线路无
1
电流。
2 功率因数角θ是指加在有电流那一组元件上的电压与电流间的相位差。
2 JJG1085—2013
表3标准电能表连续工作8h的允许基本误差改变量
被检表准确度等级
0.02级 0.006
0.05级 0.015
0.1级 0. 03
0.2级 0.06
允许基本误差改变量的绝对值/%
4.2输人、输出与显示 4.2.1标准电能表应有脉冲输人或输出，可有电能值或脉冲数的显示。脉冲均应为一定幅值的矩形波并应给出脉冲输出的脉冲常数C（imp/kWh）。如果有显示，要使显示与脉冲输出所代表的电能值一致。 4.2.1.1各级标准电能表，在输入为额定功率时，脉冲频率f（Hz）不得低于表4的规定。
表4标准电能表在额定输入功率下的脉冲频率于值
标准电能表准确度等级
0.02级 5000
0.05级 2 000
0.1级 1 000
0.2级 500
f最小值/Hz
4.2.1.2各级标准电能表显示器的显示位数和显示其被检表误差的分辨率不得少于表5的规定（若有电能值或高频脉冲数的显示）。
表5标准电能表显示器的显示位数和显示其被检表误差的分辨力
0.02级
0.2级 5 0. 01
标准电能表准确度等级显示相应电能值时最少显示位数显示被检表误差时的分辨力/%
0.05级
0.1级
6 0.001
6 0. 01
5 0. 01
4.2.2标准电能表显示器应能够复零（若有电能值或高频脉冲数的显示）。当为自动复零（或自动转换显示内容）时，每个量值的显示时间不得少于3S。 4.3控制
在标准电能表中（或显示器中）可有接收控制脉冲（时间脉冲和电能脉冲）的功能，以控制累计电能的启动和停止。 4.4起动和停止 4.4.1在参比电压、参比频率及功率因数为1的条件下，在负载电流不超过表6的规定时，标准电能表应起动并累计计数
表6标准电能表起动电流
被检表准确度等级
0.02级 0.00021b 0.00051. 0.0011b
0.1级
0.2级 0.0011b
0.05级
起动电流值
4.4.2当用某种方法使标准电能表停止计数时，标准电能表显示数字应稳定不变（若有电能值或高频脉冲数的显示）。
3
