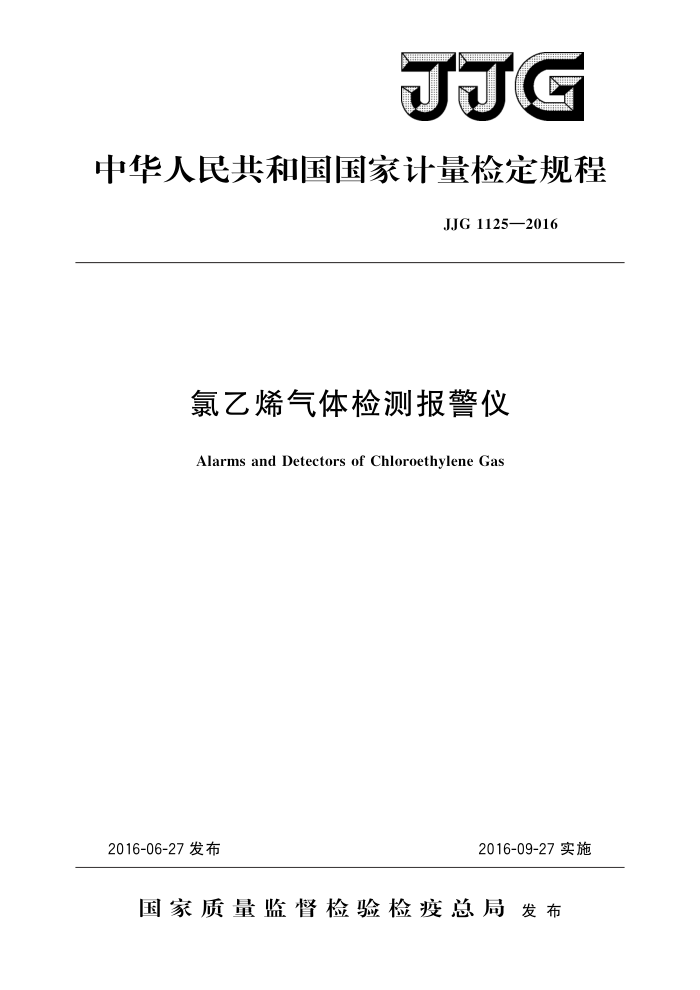

JJG
中华人民共和国国家计量检定规程
JJG1125—2016
氯乙烯气体检测报警仪
Alarms and Detectors of Chloroethylene Gas
2016-09-27实施
2016-06-27发布
国家质量监督检验检疫总局发布 JJG 1125—2016
氯乙烯气体检测报警仪检定规程
JJG 1125—2016
Verification Regulation of
Alarms and Detectors of Chloroethylene Gas
归口单位：全国环境化学计量技术委员会主要起草单位：山东省计量科学研究院
济南市长清计算机应用公司
参加起草单位：新疆维吾尔自治区计量测试研究院
甘肃省计量研究院济宁市计量测试所
本规程委托全国环境化学计量技术委员会负责解释 JJG 1125—2016
本规程主要起草人：
隋峰 （山东省计量科学研究院）岳宗龙
（济南市长清计算机应用公司）
郭波 （山东省计量科学研究院）参加起草人：
郭丽 （新疆维吾尔自治区计量测试研究院）郭卫 （新疆维吾尔自治区计量测试研究院）施力予
（甘肃省计量研究院）
孙文 (济宁市计量测试所) JJG1125—2016
目 录
引言 1 范围·· 2 概述· 3 计量性能要求 3.1示值误差…· 3.2 重复性 3.3 响应时间： 3. 4 漂移 4 通用技术要求， 4. 1 外观及结构· 4. 2 标志和标识· 4.3 通电检查 4. 4 绝缘电阻 4.5 绝缘强度…· 4.6 报警功能 5 计量器具控制 5. 1 检定条件. 5. 2 检定项目…· 5.3 检定方法 5.4检定结果的处理· 5.5 检定周期· 附录A检定记录格式附录B检定证书/检定结果通知书内页格式
(Ⅱ) (1) (1) (1) (1 ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (5) (5) (6) (8)
- JJG1125—2016
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》、JJF1001一2011《通用计量术语及定义》的规定编写
本规程技术指标参考了GB12358一2006《作业场所环境气体检测报警仪 通用技术要求》和HG/T23006一1992《有毒气体检测报警仪技术条件及检验方法》中的技术要求和方法。
本规程为首次发布。
II JJG1125—2016
氯乙烯气体检测报警仪检定规程
1范围
本规程适用于测量作业场所环境空气中氯乙烯含量的氯乙烯气体检测报警仪（以下简称仪器）的首次检定、后续检定和使用中检查。
2概述
仪器的检测原理主要包括电化学原理、光离子化（PID）原理和半导体原理等，仪器主要由传感器、电子电路、报警单元、显示单元等部分组成。采样方式有吸人式和扩散式，使用方式分为固定式和便携式
3 计量性能要求 3.1示值误差
示值误差应符合表1要求。
表1示值误差的要求
最大允许误差 ±5 μmol/mol
测量范围/（μmol/mol）
0 ±10%
3.2重复性
≤3%. 3.3响应时间
≤160 s。 3.4漂移 3.4.1零点漂移：土3%（与量程或检定上限之比值）。 3.4.2量程漂移：士5%（与量程或检定上限之比值）。
4通用技术要求
4.1外观及结构 4.1.1仪器不应有影响其正常工作的外观损伤。新制造的仪器的表面应光洁平整，漆色镀层均匀，无剥落锈蚀现象。 4.1.2仪器连接可靠，各旋钮或按键应能正常操作和控制。 4.2标志和标识
仪器名称、型号、制造厂名称、出厂时间、编号等应齐全、清楚。在防爆场所使用的应有防爆标志及编号。
1 JJG1125—2016
4.3通电检查
仪器通电后，仪器应能正常工作，显示部分应清晰、完整。 4.4绝缘电阻
对使用交流电源的仪器，仪器的绝缘电阻应不小于20MQ 4.5绝缘强度
使用交流供电电源的仪器，电源的相（或中）线对地的绝缘强度，应能承受正弦交流电压1.5kV、50Hz，判定电流10mA，历时1min的绝缘强度试验。试验期间仪器不应出现击穿或飞弧现象。 4.6报警功能 4.6.1仪器应有声或光报警指示。 4.6.2仪器在其测量范围内应具有报警设定点，当氯乙烯气体浓度达到报警设定点时，应能自动报警。 5计量器具控制
计量器具控制包括首次检定、后续检定以及使用中检查。 5.1检定条件 5.1.1检定环境条件 5.1.1.1环境温度：（0～40）℃。 5.1.1.2相对湿度：≤80%。 5.1.1.3大气压：（86～106）kPa。 5.1.1.4具有通风设施，工作环境中无影响仪器正常工作的电磁场及干扰气体， 5.1.2检定用标准器具及设备 5.1.2.1气体标准物质：采用由国家计量行政部门批准的有证标准物质。空气或氮气中氯乙烯气体标准物质，相对扩展不确定度不大于2%（k=2）。当采用气体稀释装置时，稀释后的标准气体的相对扩展不确定度不大于2%（k2）。 5.1.2.22 零点气体：高纯氮气（99.999%）。 5.1.2.3 气体流量计2个：测量范围：（0～1000）mL/min，准确度等级不低于4级。 5.1.2.4 秒表：分度值不大于0.1s。 5.1.2.5 与检定用气瓶配套的气体减压阀、气体管路。 5.1.2.6 绝缘电阻表：500V，10级。 5.1.2.7 绝缘强度测试仪：≥1.5kV，5级。 5.2检定项目
检定项目见表2。
表2检定项目一览表首次检定
检定项目外观及结构标志和标识
后续检定
使用中检查
+ +
+ +
? +
2 JJG1125—2016
表2（续）
检定项目通电检查绝缘电阻绝缘强度报警功能示值误差重复性响应时间零点漂移量程漂移注：
首次检定
后续检定
使用中检查
+ + + + + + + + +
+
+ 一一 + +
+ + + +
+
“十”为需检项目；“二”为可不检项目； 2有报警功能的仪器，应检定报警功能项目； 3关键零部件更换或修理后的仪器，按照首次检定项目进行。
1
5.3检定方法 5.3.1外观及结构
按4.1要求手动目视进行。 5.3.2标志和标识
按4.2要求手动目视进行。 5.3.3通电检查
按4.3要求手动目视进行。 5.3.4绝缘电阻
仪器不连接供电电源，且电源开关处于开启状态。将绝缘电阻表的两根接线分别接在仪器电源插头的相（或中）线及接地端上，施加500V直流电压，持续5s，用绝缘电阻表测量仪器的绝缘电阻。 5.3.5绝缘强度
仪器不连接供电电源，且电源开关处于开启状态。将绝缘强度测试仪的两根接线分别接在仪器电源插头的相（或中）线及接地端上，施加频率为50Hz，有效值电压为 1.5kV的正弦波交流电压，判定电流10mA，保持1min，然后将电压平稳下降到 0V。观察并记录试验中所发生的现象。 5.3.6仪器的调整
按照仪器使用说明书的要求对仪器进行预热稳定以及零点和示值调整。 仪器检定时，按图1所示连接气路。检定扩散式仪器时，流量应按仪器使用说明书
要求，检定吸入式仪器时必须保证旁通流量计有气体排出。
3
