JJG

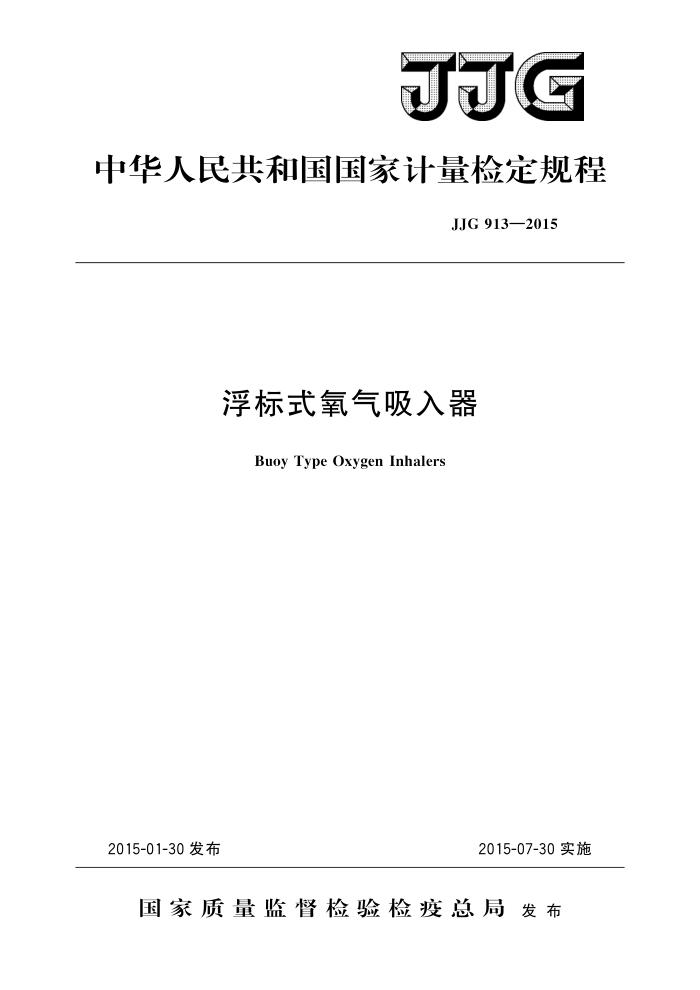

中华人民共和国国家计量检定规程
JJG913—2015
浮标式氧气吸入器
Buoy Type Oxygen Inhalers
2015-07-30实施
2015-01-30发布
国家质量监督检验检疫总局发布 JJG 913—2015
浮标式氧气吸入器检定规程
JJG 913—2015 代替JJG913—1996
Verification Regulation of Buoy Type Oxygen Inhalers
归口单位：全国压力计量技术委员会主要起草单位：上海市计量测试技术研究院
参加起草单位：宁夏回族自治区计量测试院
内蒙古自治区计量测试研究院贵州省计量测试院上海健洲机械设备有限公司
本规程委托全国压力计量技术委员会负责解释 JJG 913—2015
本规程主要起草人：
屠立猛（上海市计量测试技术研究院）陈超 （上海市计量测试技术研究院）胡安伦（上海市计量测试技术研究院）
参加起草人：
罗涛 (宁夏回族自治区计量测试院) 宋薇 (内蒙古自治区计量测试研究院) 李倩（贵州省计量测试院）陆国清（上海健洲机械设备有限公司） JJG913—2015
目 录
引言
(Ⅱ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (5) (7) (7) (8) (9) (10) (11)
范围· 引用文件· 术语和计量单位
1 2 3
3.1术语.· 3.2计量单位
概述· 计量性能要求
4 5
.
5.1 工作压力 5. 2 密封性· 5.3 安全阀排气压力 5.4 潮化瓶耐压强度· 5. 5 氧气压力表· 5.6 流量计：
通用技术要求 6.1外观 7 计量器具控制 7. 1 检定条件.… 7. 2 检定项目 7. 3 检定方法 7. 4 检定结果处理· 7.5 检定周期… 附录A浮标式氧气吸入器检定记录格式附录 B 浮标式氧气吸入器检定证书检定结果页格式附录 C 浮标式氧气吸人器检定结果通知书检定结果页格式附录D浮标式氧气吸人器检定装置结构示意图
：
6
- JJG913—2015
引言
JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》、 JJF1059《测量不确定度评定与表示》共同构成本规程修订工作的基础性系列规范。
本规程是在JJG913一1996《浮标式氧气吸人器》的基础上，结合我国国情和多年强检工作的实际情况保留行之有效的内容前提下进行修订的。本规程与JJG913一1996 相比，除编辑性修改外，主要技术变化如下：
按JJF1002一2010的要求，增加了引言部分的内容；一规程涵盖的内容，适用于各种形式的浮标式氧气吸入器（包括墙式吸人器）的
检定；
增加了流量调节范围中测量上限的内容；完善了概述部分的内容；
一
一细化了检定条件；一理顺了检定项目和检定方法的顺序；一增加了“检定证书/检定结果通知书内页信息及格式”附录。
II JJG913—2015
浮标式氧气吸入器检定规程
1范围
本规程适用于浮标式氧气吸人器（以下简称吸人器），包括氧气瓶用吸人器和墙式吸入器的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： JJG52一2013弹性元件式一般压力表、压力真空表和真空表 JJG257—2007浮子流量计 JJF1004一2004流量计量名词术语及定义 JJF1008—2008压力计量名词术语及定义 GB/T1226—2010一般压力表 YY1107一2003浮标式氧气吸人器凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。 3术语和计量单位 3.1术语 3.1.1弹性元件式压力表（可统称：压力表）elastic element pressuregauge
以弹性敏感元件为感压元件的测量压力的仪表。「JJF1008一2008定义4.1
3.1.2氧气压力表oxygenpressuregauge
测量氧气压力的压力表。［JJF1008一2008定义4.111 3.1.3浮子流量计floatmeter
在流体动力和浮子重力的作用下，一个圆形横截面的浮子可以在一根垂直锥形管中
自由地上升和下降的流量计。可变面积由浮子与管子之间的间隙组成。流动始终取垂直方向。仪表读数是利用浮子的位置来表示。［JJF1004一2004定义2.11] 3.2计量单位
压力表使用的法定计量单位为Pa（帕斯卡），或是它的十进倍数单位：kPa、MPa 等；流量计使用的法定计量单位为L/min（升/分）。
4概述
吸入器是供医疗单位急救病人给氧和供缺氧病人氧气吸入用的一种医疗器械。 氧气瓶用吸人器由氧气压力表、减压器、安全阀、流量计和潮化瓶等组成；墙式吸
人器由流量计和潮化瓶等组成。
氧气瓶用吸人器的工作原理：钢瓶中氧气通过减压器的减压，由原来的高压氧气变
1 JJG913—2015
为低压氧气，再经流量计进行流量调控和潮化瓶湿化处理后，按恒定流量值由输出端输出供病人进行氧气吸人。其工作原理框图如图1所示。
墙式吸人器的工作原理：经中心供氧系统减压后的氧气，由氧气管道输送至病房供气设备带，通过墙式吸人器对氧气流量的调控和潮化瓶的湿化处理，按恒定流量值由输出端输出供病人进行氧气吸人。其工作原理框图如图2所示。
福
高压氧气源
吸入器高压输入端
氧气压力表
减
低压
P
气输 氧
X
化
出
器
瓶
图1氧气瓶用氧气吸入器工作原理图
吸入器低压输出端 低压氧气输出
流
潮
A 器
中心供氧系统
量
化
固定座
t
瓶
图2墙式氧气吸入器工作原理图
5计量性能要求
5.1工作压力
氧气瓶用吸人器的输人端压力应能承受（10～15）MPa的压力，减压后应能降至（0.2～0.3）MPa压力范围内。 5.2密封性
a）氧气瓶用吸入器在高压部分承受工作压力不低于10MPa及低压部分不低于
0.2MPa时，各连接部分不应有漏气现象：
b）墙式吸人器在输入部分承受工作压力不低于0.4MPa，各连接部分不应有漏气现象。 5.3安全阀排气压力
a）当氧气瓶用吸入器的输出压力达（0.35士0.05）MPa时，安全阀应自动排气； b）当墙式吸人器的输出压力达（0.17士0.05）MPa时，安全阀应自动排气，
5.4潮化瓶耐压强度
a）氧气瓶用吸人器潮化瓶在（0.35士0.05）MPa的压力作用下，不应破裂； b）墙式吸人器潮化瓶在（0.17士0.05）MPa的压力作用下，不应破裂。
2 JJG913—2015
5.5氧气压力表 5.5.1准确度等级及最大允许误差
氧气压力表的准确度等级为2.5级，其最大允许误差为量程的士2.5%。
5.5.2零位误差
在通大气的条件下，氧气压力表的指针应紧靠止销，“缩格”应不超过最大允许误差绝对值。 5.5.3示值误差
氧气压力表的示值误差应不超过最大允许误差。
5.5.4回程误差
氧气压力表的回程误差应不大于最大允许误差的绝对值。 5.5.5轻敲位移
氧气压力表在轻敲后，其示值变动量应不大于最大允许误差绝对值的1/2。
5.5.6指针偏转平稳性
氧气压力表指针偏转时应平稳，不应有跳动或卡住现象。 5.6流量计 5.6.1准确度等级及最大允许误差
流量计的准确度等级为4.0级，最大允许误差为量程的士4%。 5.6.2流量调节范围
流量计的流量调节范围为（1～10）L/min（上限大于10L/min应按其实际上限值要求）。 5.6.3示值误差
流量计示值误差应不超过最大允许误差。
6通用技术要求
6.1外观 6.1.1外形结构
a）吸入器的零部件装配应牢固，不应有松动及损坏现象。 b）潮化瓶应无色透明或半透明，并标有最高和最低液位指示线；潮化瓶不应有裂
纹及明显气泡。
c）氧气压力表表盘上应标示出“氧压力表”字样和字样下天蓝色标识横线的颜色警示标记。氧气压力表还必须在分度盘上标以红色“禁油”字样或标有规范的禁油标志。
d）氧气压力表各部件应装配牢固，不应有影响其计量性能和安全性能的锈蚀、裂纹、孔洞等缺陷。
e）氧气压力表表壳背面应有安全孔，安全孔须有防尘装置。当弹性元件破裂时，应能使氧气从表壳背面溢出。 6.1.2标志
吸入器应有如下标志：产品名称、计量单位和数字、出厂编号、生产年份、准确度
3
