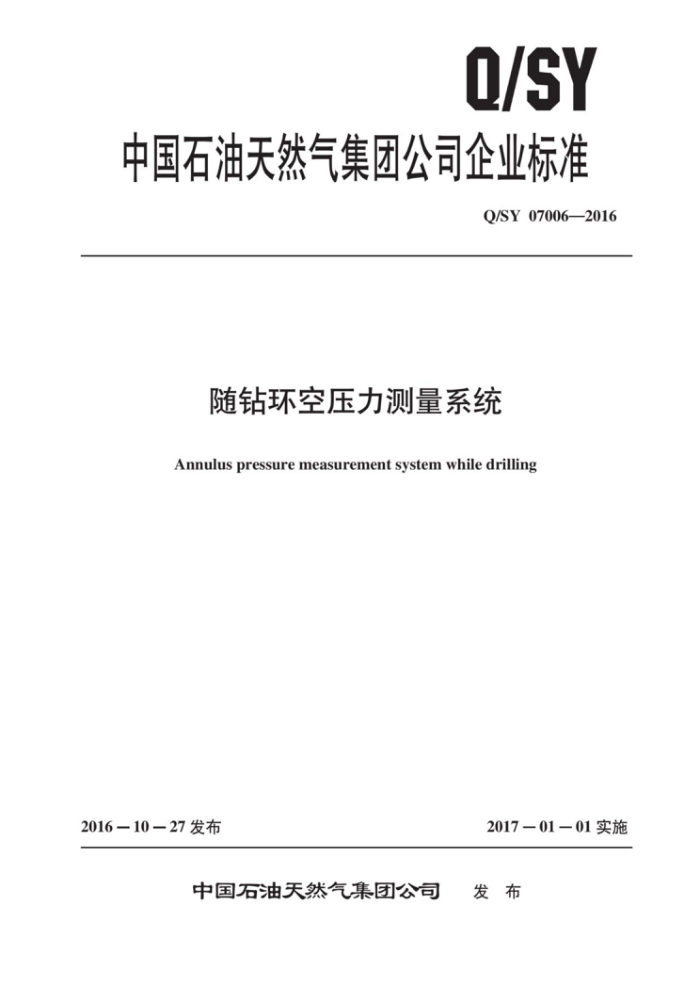

Q/SY
中国石油天然气集团公司企业标准
Q/SY 07006—2016
随钻环空压力测量系统
Annulus pressure measurement system while drilling
2016—10—27发布
201701一01实施
发布
中国石油天然气集团公司 Q/SY 07006—2016
目 次
前言· 范围
II
1
规范性引用文件术语和定义型号规格与配置技术要求
2
3 4 5 6 试验方法
2
检验规则标志、包装、运输、贮存
>
8
8
参考文献·
C Q/SY 07006—2016
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起
草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油天然气集团公司标准化委员会石油石化设备与材料专业标准化技术委员会石油
石化仪器仪表分技术委员会提出并归口。
本标准起草单位：中国石油集团钻井工程技术研究院、北京石油机械厂、大庆油田监督检验中
心。
本标准主要起草人：王鹏、唐雪平、邓乐、艾维平、范金辉、彭浩、管康、李铁军、黄衍福。
II Q/SY 07006—2016
随钻环空压力测量系统
1范围
本标准规定了随钻环空压力测量系统的型号规格与配置、技术要求、试验方法、检验规则、标
志、包装、运输、贮存。
本标准适用于随钻环空压力测量系统（以下简称系统）的设计、制造、检验以及质量评价。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T222 钢的成品化学成分允许偏差 GB/T 223.3 钢铁及合金化学分析方法 二安替比林甲烷磷钼酸重量法测定磷量 GB/T 223.72 钢铁及合金硫含量的测定重量法 GB/T228 金属材料拉伸试验 GB/T 229 金属材料 夏比摆锤冲击试验方法 GB/T 231.1 金属材料布氏硬度试验第1部分：试验方法 GB/T13384 机电产品包装通用技术条件 GB/T 17394.1 金属材料里氏硬度试验第1部分：试验方法 GB/T22512.2 石油天然气工业旋转钻井设备第2部分：旋转台肩式螺纹连接的加工与测量 SY/T5144 钻链 SY/T5158 石油勘探数控测井系统技术条件 SY/T5200 钻柱转换接头 SY/T 6407 旋转钻井钻柱构件规范 SY/T6702 随钻测量仪通用技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
压力测量短节 pressure measurement sub 用于实时测量井底压力，由测量短节本体、压力传感器、控制电路、存储器、电池组等构成。
3.2
无线随钻测量仪器 measurementwhiledrilling(MWD) 与压力测量短节相匹配，在钻井过程中实时测量井斜、方位、工具面等参数，并通过数据连接器
接收压力测量短节发送的压力数据，连同自身测量的工程参数以钻井液脉冲或其他方式实时上传至地面。经地面接收和数据处理，为并下压力控制和钻并导向控制决策提供实时数据。无线随钻测量仪器
1 Q/SY07006—2016
应与压力测量短节实现对接通信。 3.3
环空压力 Jannuluspressure 钻井作业过程中，钻柱环空压力传感器所对应的深度点的环形空间的流体压力，包含对应的静液
柱压力、流动阻力和地面回压。 3.4
管内压力 pressure in pipe 钻井作业过程中，钻柱管内压力传感器所对应的深度点的管内流体压力，包含对应的静液柱压力
和流动阻力。 3.5
仪器钻链instrumentcollar 用于安装和固定井下仪器短节的专用钻链，一般为无磁钻。
3.6
地面处理系统 充surfacesignalprocessingsystem 由地面传感器、前端接收机及地面信号处理装置、主机及外围设备与相关软件组成的系统。它接
收和采集井下仪器上传的钻井液压力脉冲信号，并滤波降噪、检测识别、解码及显示和存储等处理，将解码后的数据发送到司钻显示器上供钻井工程师阅读。
4型号规格与配置
4.1系统的命名应体现出其井下部分工具的规格。 4.2系统的型号编制方法参照SY/T6327的规定，其型号组成如下：
PWD
XXX
xX
特征代号名义尺寸（外径），mm 随钻环空压力测量系统代号
示例：
PWD
172
1
特征代号I 名义尺寸（外径）为172mm 随钻环空压力测量系统代号
系统配置由压力测量短节、无线随钻测量仪器和地面处理系统组成。
5技术要求
5.1技术指标
系统的技术指标见表1。
2 Q/SY07006—2016
表1系统技术指标 PWD95
PWD120
PWD203
规格型号名义尺寸（外径）
PWD172
95
120
172
203
mm 钻头尺寸 mm (in) 测量参数抗振动 m/s2 抗冲击 m/s2 耐温
108~149 (4%~5/)
149~200 (57/s ~ 77/s)
213~251 (8/8~97/8)
241 ~311 (9 /2 ~ 12 /%)
环空压力、管内压力、井底温度、井斜角、方位角、工具面角
150(10Hz~200Hz，1oct/min，>1h)
5000(0.2ms，1/2sin，>50次)
125,155，175
℃ 耐压 MPa
100,120，140
无故障连续工作时间
> 200
h
压力测量短节下端公螺纹 5.2 零部件的要求 5.2.1 系统主要零件材料的硫、磷含量均不得大于0.030%，热处理后的力学性能应符合SY/T6407的规定。
2 / REG
3 /2 REG
6% REG
4 /REG
注：系统主要零件是指产品在使用过程中承受工作载荷和液压腔液体压力的金属零件。 5.2.2系统主要零件应进行无损探伤，缺陷等级应符合SY/T5144的规定。 5.2.3 压力测量短节、MWD配套的无磁钻链的上、下接头螺纹应符合SY/T6407的规定。 5.3 部件的性能要求
构成系统各子系统应符合如下要求： a）并下仪器和地面处理系统应符合SY/T6702的要求。 b）无线随钻测量仪器的相关技术指标应符合SY/T6702的要求。 c）压力传感器应符合压力传感器技术指标要求，见表2。
5.4系统要求
在子系统分别满足技术要求的基础上，系统应符合下列要求： a）系统启动时，在常温和相应高温条件下，系统应能正确接收压力测量短节发送的测量数据。 b）在常温和相应高温条件下，系统的各项测量参数的测量误差应在技术指标要求的测量误差范
围内。 c）系统的地面处理系统应能正确接收和采集并下仪器上传的信号，且能够正确实时处理和解码，
传输速率和误码率应符合SY/T6702的要求。
3
