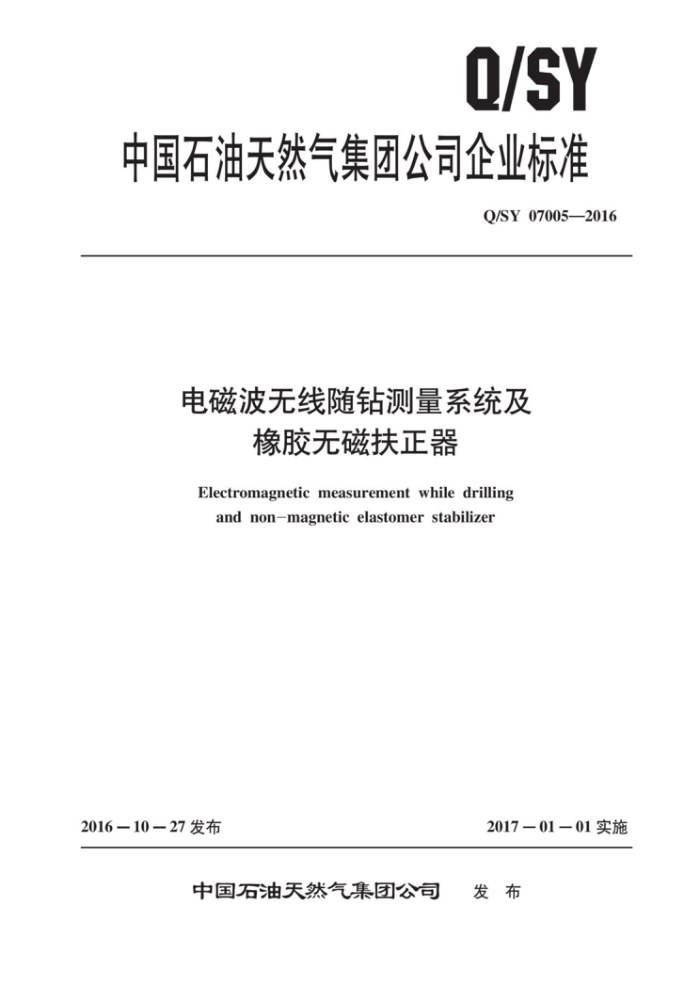

Q/SY
中国石油天然气集团公司企业标准
Q/SY 07005—2016
电磁波无线随钻测量系统及
橡胶无磁扶正器
Electromagnetic measurement while drilling
and non-magnetic elastomer stabilizer
2016—10—27发布
201701一01实施
发布
中国石油天然气集团公司 Q/SY07005—2016
目 次
A
前言·
范围规范性引用文件
1
2
3 术语和定义
组成与功能型号分类 6 技术要求
4
5
试验方法 8 检验规则
>
10
标志、包装、运输、贮存附录A（资料性附录） 橡胶扶正器分类示意图
9
11
13 Q/SY 07005—2016
前 言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起
草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油天然气集团公司标准化委员会石油石化设备与材料专业标准化技术委员会石油
石化仪器仪表分技术委员会提出并归口。
本标准起草单位：中国石油集团钻井工程技术研究院、北京石油机械厂、大庆油田监督检验中
心。
本标准主要起草人：禹德洲、李林、石荣、滕鑫淼、张连成、魏志刚、史宏江、杨文景、王磊、 弓志谦、陈文艺、曹冲、彭烈新。
II Q/SY07005—2016
电磁波无线随钻测量系统及橡胶无磁扶正器
1范围
本标准规定了电磁波无线随钻测量系统及橡胶无磁扶正器的型号分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于电磁波无线随钻测量系统及橡胶无磁扶正器（以下简称系统）的设计、制造、检验以及质量评价。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T529 硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样） GB/T 531.1 硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计法（邵尔硬
度)
GB/T 1220 不锈钢棒 GB/T 1804 般公差未注公差的线性和角度尺寸的公差 GB/T2965 钛及钛合棒材 GB/T 3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB 3836.1 爆炸性环境第1部分：设备通用要求 GB 3836.2 爆炸性环境第2部分：由隔爆外壳“d”保护的设备 GB/T 6414 铸件尺寸公差与机械加工余量 GB/T13384 机电产品包装通用技术条件 SY/T5102 石油勘探开发仪器基本环境试验方法试验K：高温高压试验 SY/T5134 石油勘探开发仪器基本环境试验方法试验G：振动（正弦）试验 SY/T5218 石油勘探开发仪器基本环境试验方法试验A：高温试验 SY/T 5221 石油勘探开发仪器基本环境试验方法试验B：冲击试验 YS/T815 铜及铜合金力学性能和工艺性能试样的制备方法
一
3 术语和定义
下列术语和定义适用于本文件。
3.1
井下发电系统downholepowergeneration 由发电机本体、气动（或液动）涡轮、磁力耦合器等构成的发电装置，在钻井循环介质开始循环
后，用于向井下仪器提供电能。 Q/SY07005—2016
3.2
定向传感器短节 orienting sub 搭载有定向传感器的装置，用于实时随钻测量并下工程参数。
3.3
电池短节 5batterysub 由耐高温、高储能电池组成的部件，在发电机不能正常工作时，向井下仪器提供电能。
3.4
绝缘短节 5gabsub 由耐高温、耐压、耐磨、耐腐蚀等复合材料研制的高绝缘装置，用于形成电磁波无线随钻测量系
统两个发射电极，建立电磁信道的部件。 3.5
电磁波发射短节 transmittersub 用于对井下采集的数据进行调制，并把调制信号进行功率放大后输出到系统传输通道的装置。
3.6
仪器钻链instrumentcollar 用于安装和固定井下仪器短节的专用无磁钻链
3.7
橡胶无磁扶正器 non-magneticelastomerstabilizer 扶正器骨架经过表面敷设橡胶所形成的最终产品。
3.8
橡胶无磁扶正器骨架毛胚frameworkroughofnon-magneticelastomerstabilizer 铸造（锻造）后未经过机械加工的毛胚。
3.9
橡胶无磁扶正器骨架 frameworkof non-magneticelastomerstabilizer 毛胚经过机械加工形成一定尺寸的半成品。
4组成与功能 4.1组成
系统由地面处理系统和井下仪器两大部分组成：
-地面处理系统：由地面接收天线、地面接收机、司钻显示器、计算机及外围设备和相关软件组成。 井下仪器：由井下发电系统、电池短节、定向传感器短节、电磁波发射短节、绝缘发射天线（绝缘短节）、橡胶无磁扶正器等组成。顺序连接后安装在仪器钻中使用。
4.2功能 4.2.1地面处理系统
接收和采集井下仪器上传的无线电磁波信号，并完成信号放大、滤波、解码及显示和存储等处
理，并把解码后的数据发送到司钻显示器上，供工程人员阅读。
2 Q/SY 07005—2016
4.2.2井下仪器
实时测量钻井过程中的地质参数和工程参数，并从井下发送电磁波信号实现随钻信息实时上传，经地面接收和数据处理后，为钻井控制决策提供实时数据。 4.2.3橡胶扶正器
用于保证放置在仪器钻内部的定向传感器短节、电池短节、电磁波发射短节、绝缘短节等位置居中，起扶正作用。具有减震性能，并提供必要的柔性弯曲。
5 5型号分类 5.1 系统命名
系统的命名应体现出其井下部分工具的规格。 5.2 2系统型号的编制
系统型号的编制方法分为三个部分，第一部分为产品代号，第二部分为外径参数，第三部分为其他代号说明，组成如下所示：
XXXX XXX XX
其他代号说明
外径参数，mm
电磁波无线随钻测量系统代号
示例：DREMWD-120-I表示外径为120mm、设计1型的电磁波无线随钻测量系统。 5.3橡胶无磁扶正器的分类
a）按安装方式不同可分为：套接形式、外固定形式【滑块式（参见图A.2】两个系列。 b）按直径大小不同可分为：70.5mm（2.775ft），71.5mm（2.815ft），72.3mm（2.845ft），73mm
(2.875ft)，76.2mm（3.00ft），82.6mm（3.25ft），108mm（4.25ft）等七种规格。 c）按照翼数可分为：三翼形式、四翼形式及多翼形式（参见图A.1)。
6技术要求
6.1地面处理系统性能要求 6.1.1 1环境条件
环境条件要求： a）贮存温度：-20℃～60℃。 b）工作温度：地面接收机、司钻显示器、接收天线和连接导线为一20℃～85℃；其他0℃~
40℃。
3
