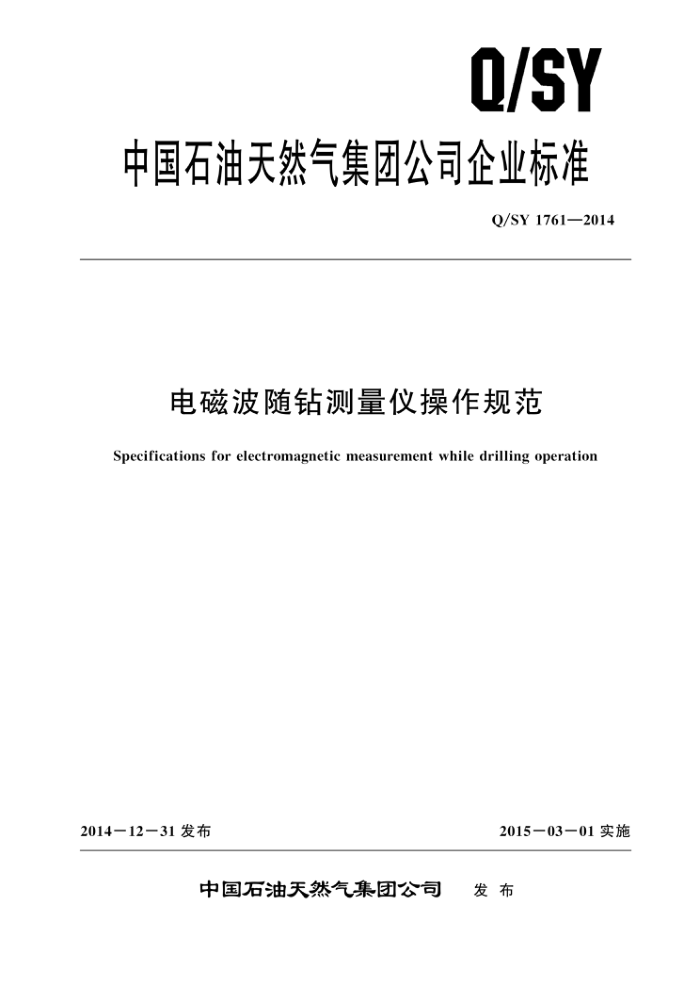

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1761—2014
电磁波随钻测量仪操作规范
Specifications for electromagnetic measurement while drilling operation
2014－12－31 发布
2015－0301实施
中国石油天然气集团公司
发布 Q/SY 1761—2014
目 次
前言
范围 2 规范性引用文件 3 术语和定义
1
仪器结构及性能使用条件测量准备测量
4
5
2
6
7 8 回收 9 保养与校验 10 健康、安全与环保要求
3
6 Q/SY 1761—2014
前創言
本标准按照GB/T 1.1一2009 《标准化工作导则第 1 部分：标准的结构与编写》给出的规则
起草
本标准由中国石油天然气集团公司标准化委员会石油工程技术专业标准化技术委员会提出并归口。
本标准起草单位：中国石油川庆钻探工程有限公司钻采工程技术研究院。 本标准主要起草人：刘伟、白璟、谢意、胡超、张德军、黄崇君、陈大祺、甘涛
Ⅱ Q/SY 1761—2014
电磁波随钻测量仪操作规范
1范围
本标准规定了电磁波随钻测量仪的测量准备、测量、回收、保养与校验本标准适用于电磁波随钻测量仪的操作与维护保养。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T 5416.2　定向井测量仪器测量及检验　第2部分：电子单多点类 SY/T 5619定向井下部钻具组合设计方法 SY5974　钻井井场、设备、作业安全技术规程 SY6503石油天然气工程可燃气体检测报警系统安全技术规范
3术语和定义
下列术语和定义适用于本文件。
3.1
电磁波随钻测量仪 electromagnetic measurement while drilling 利用电磁波进行数据传输的无线随钻测量仪。
3. 2
绝缘短节gap sub 建立电磁波信道的绝缘部件。
3.3
发射总成 transmitter unit 对井下采集的数据进行调制，将信号放大，通过发射天线输出的装置。
3. 4
测量总成 measurement unit 测量井下数据，并按一定格式编码和输出的装置。
4仪器结构及性能
4.1结构
电磁波随钻测量仪主要由测量总成、发射总成、供电总成、绝缘短节和地面处理系统构成，示意
图见图1。
1 Q/SY 1761—2014
6.1.2仪器操作间摆放位置、用电标准、防爆应满足 SY 5974 的要求。 6.1.3无磁钻具长度应满足 SY/T 5619的要求 6.2检查 6.2.1仪器外观无损伤、无弯曲变形，接口、螺纹清洁。 6.2.2锂电池干燥、无外伤、无弯曲变形、触点清洁。 6.2.3测量总成有校验记录和有效期内的校验标定合格证。 6.2.4专用接头、无磁钻无损检测合格。 6.3　测试 6.3.1测量总成应按说明进行预热和测试，测量磁场强度误差±0.5μT，测量地磁倾角误差±2°，测量重力加速度误差±0.05g。 6.3.2锂电池电压应达到额定工作电压。 6.3.3仪器扶正器导通测试电阻小于0.12，250V测试电压下绝缘电阻大于2M2，外径与钻具内径匹配。 6.3.4发射天线导通测试电阻小于0.12，250V测试电压下绝缘电阻大于2M2。 6.3.5绝缘短节 250V测试电压下绝缘测试电阻大于20002。 6.4组装与入井 6.4.1在司钻易观察的安全位置安装司钻显示器。 6.4.2分别在防喷器、距井口60m以外的地面安装井口信号接收器和地面信号接收器，地面信号接收器埋深超过0.6m，安装方向宜与井眼轨迹走向一致。亦可采用已钻邻井套管作为地面信号接收器。 6.4.3大斜度定向井、水平井，地面信号接收器宜跟随钻头位置延伸而移动。 6.4.4下井仪器组装完整，密封圈位置应涂抹密封脂 6.4.5水平放置测量总成，测量仪器角差，记录并录人计算机。 6.4.6将仪器串安放在无磁钻具内，确保坐键可靠 6.4.7设备组装完成后，设置和井口测试正常。 6.4.8下钻过程中，中途进行信号监测。
7 测量
7.1钻具放置在测点位置，保持钻具静止，进行静态测量。 7.2不转动钻具，通过钻具上下活动进行动态测量。
8回收
8.1专用接头、绝缘短节、无磁钻具应冲洗干净，涂抹润滑脂，戴上保护帽。 8.2仪器总成置于安全位置，拆卸、清洗并装入保护箱。
按表2填写测量总成使用记录，按表3填写发射总成使用记录。 8.3锂电池两极戴上绝缘保护帽，注明使用时间，装入专用包装箱 8.4运输中应避免雨雪淋浸和强烈振动及碰撞
3 Q/SY 1761—2014
表2测量总成使用记录
测量总成编号：
钻井 密度 本井使用时间 累计使用时间循环介质 g/cm3
记录人 日期 记录
故障描述/备注
使用井段 井温
序号 井号
h
h
m
表3 发射总成使用记录
发射总成编号：
使用井段 井温 钻井 密度 本井使用时间累计使用时间
记录 故障描日期 述/备注
序号 井号
记录人
℃ 循环介质 g/cm3
h
h
9 保养与校验
仪器应放于专用包装箱内，放置在通风、干燥、无腐蚀气体、无磁环境中，环境温度宜在 15℃~25℃ 9.2绝缘短节、悬挂短节及专用配合接头连接螺纹应涂抹润滑脂并用专用护丝保护。 9.3测量总成人井工作时间达到300h应进行校验，间隔时间应不超过3个月，校验方法按SY/T 5416.2有关条款执行，按表4记录校验结果，测量范围及精度满足表5要求，校验合格后按表6填写校验合格证。
9.1
表4测量总成精度校验记录
井斜角，（°)
方位角，（°）
精度要求
()
校验值
标准值
误差值
标准值
校验值
误差值
0
90 180 270 45 135 225 315 0 90 180 270
3
井斜角：±0.1 方位角：±1.5 （井斜角<3）， ±0.5（井斜角
30
>3)
60
4
