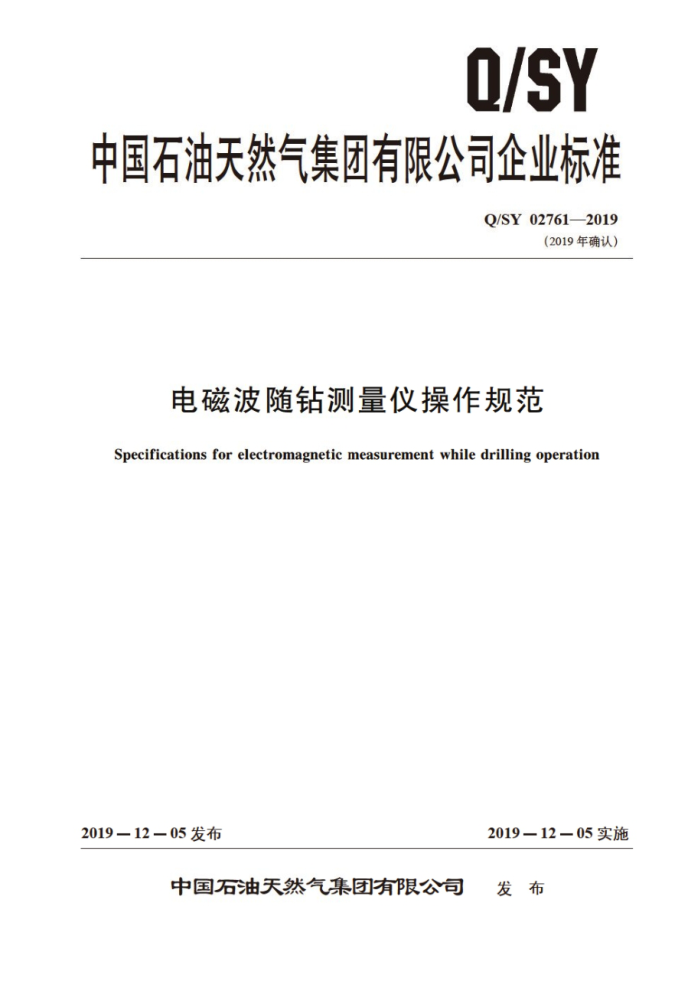

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY027612019
（2019年确认）
电磁波随钻测量仪操作规范
Specifications for electromagnetic measurement while drilling operation
2019—12—05实施
2019—12-05发布
中国石油天然气集团有限公司 发布 Q/SY027612019
再版说明
本标准于2019年复审，复审结论为继续有效。 本标准在发市复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号】的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1761—2014修改为Q/SY02761—2019 一标准发布单位按照企业公章，修改为“中国石油天然气集团有限公司” Q/SY02761—2019
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 仪器结构及性能 5 使用条件
1
AS/0
10000010
测量准备 7 测量 8 回收 9 保养与校验 10 健康、安全与环保要求
6
-
工 Q/SY02761—2019
前 言
本标准按照GB/T1.1一2009（标准化工作导则 第1部分：标准的结构与编写”给出的规则起草
本标准由中国石油天然气集团有限公司标准化委员会石油工程技术专业标准化技术委员会提出并归口。
本标准起草单位：中国石油川庆钻探工程有限公司钻果工程技术研究院本标准主要起草人：刘伟、白璟、谢喜，胡超、张德军。黄崇君陈大祺、甘涛。
S E
ⅡI Q/SY02761—2019
电磁波随钻测量仪操作规范
范围
1
本标准规定了电磁波随钻测量仪的润量准备、测量，回收，保养与校验。 本标准适用于电磁波随润量仪的作与维护保养
规范性引用文件
2
下列文件对于本文件的是必不可少的。凡是注日期的号用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5416.2定向并测量仪器测量及检验 第2部分：电子单 多点类 SY/T5619定向井下部钻具组合设计方 SY5974钻井井场、 设备： 业安全技 术规程 SY6503石油天然气 广电可 气体检测 创报警系统安全技术规范
L
3术语和定义
下列术语和定义适用于本文件
3. 1
电磁波随钻测量仪electromagnetiemeasurementwhiledrilling 利用电磁波进行数据传输的无线随钻测量仪。
3. 2
绝缘短节 gap sub 建立电磁波信道的绝缘部件
3. 3
发射总成 transmitter unit 对井下采集的数据进行调制：
通过发射天线输出的装置
3. 4
测量总成 measurement unit 测量井下数据，并按一定格式编码和输出的装置。
仪器结构及性能
4
4.1 1结构
电磁波随钻测量仪主要由测量总成，发射总成，供电总成、绝缘短节和地面处理系统构成，示意图见图1。
1 Q/SY02761—2019
1一测量总成：2供电电成：#发时息或：4单餐航市：# 地面处理系统
图1CO一EMIWD电磁波随钻测量仪示意图
4.2 主要技术指标
电磁波随钻测量仪主要术指标基本要求见表1。
表1 要技术指标
项目测量叁数
指标
芳斜角 位角、工具面角等
适合井眼尺士 1
≥120 ≥125 ≥100 ≥20 040.5ms (sin) ≥2.5 ±0.1
工作温度.℃ 工作压力
抗振，抗冲击·名
数据传输违率，bit/s 并斜角测量精度，方位角测量精度，" 工具面角测量精度。
1.5（井斜价 3"），±0.5（井斜角>3）
± 1. 5
5使用条件
5.1 适用于气体钻井，泡沫钻井。充气钻井。钻井液钻井条件下的井下参数随钻测量。 5.2 井口可燃气体浓度低于SY6503中规定的可燃气体爆炸下限浓度。 5.3地层电阻率值宜在3Q*m~1000Q*m。
6 测量准备 6.1配备 6.1.1 仪器双配置，配件充足，各种工具齐全。 Q/SY02761—2019
6.1.2仪器操作间摆放位置、用电标准、防爆应满足SY5974的要求。 6.1.3 无磁钻具长度应清足SY/T5619的要求 6.2检查 6.2.1仪器外观无损伤、无弯曲变形，接口、螺纹清洁。 6.2.2 锂电池干爆，无外伤、无弯曲变形、触点清洁。 6.2.3测量总成有校验记录和有效期内的校验标定合格证。 6.2.4 专用接头，无磁钻链无损检测合格。 6.3 测试 6.3.1测量总成应按说明进行预热和测试。测量磁场强度误差土0.5工，测量地磁倾角误差土2° 测量重力加速度误差土0.05 6.3.2 锂电池电压应达到额定工作电车 6.3.3 仪器扶正器导通测计 式电阳小于0.12，250V测试电压下绝缘电阻天于2MQ.外径与钻具内径匹配。 6.3.4 发射天线导通测试电阻小于1n 250V测试电压下绝缘电阻大于2Mn。 6.3.5 绝缘短节250V测试电压下绝缘测试电阳大于20000 6.4组装与入井 6.4.1 在司钻易观察的安全位置安装司钻靠示器 6.4.2 ：分别在防喷器、距井口0m以外的地面安装井口信号接收器和地面信号接收器，地面信号接收器埋深超过0.6m：安装方向宜与井眼轨迹走向一致。亦可采用已钻邻井套管作为地面信号接收器。 6.4.3 大斜度定向井，水平井，地面信号接收器直限随钻头位置延伸而移动。 6.4.4 下井仪器组装完整，密封圈位置应徐扶密封脂 6.4.5 水平放置测量总成，测量仪器角差，记录并录大计算机。 6.4.6将仪器串安放在无磁钻具内，确保坐键可靠 6.4.7 设备组装完成后，设置和井口测试正常 6.4.8 下钻过程中，中连进行信号监测
7测量
7.1 钻具放置在测点位置，保持钻具静止。进行静态测量。 7. 2 不转动钻具，通过钻具上下活动进行动态测量
8回收
8.1专用接头，绝缘短节。无磁钻具应冲洗干净，涂抹润滑脂，载上保护帽。 8.2仪器总成置于安全位置，拆卸，清洗并装人保护箱。
按表2填写测量总成使用记录，按表3填写发射总成使用记录。 8.3锂电池两极戴上绝缘保护帽，注明使用时间装人专用包装箱。 8.4运输中应避免雨雪淋浸和强烈振动及碰撞。
3 Q/SY02761—2019
表2 测量总成使用记录
测量总成编号：
密度 本井使用时间 累计使用时间
钻井循环介质 g/cm
使用井段 井温
记录人 记录 故障描
序号 井号
日期 连/备注
C
h
h
m
表3 发射总成使用记录
发射总成编号：
本井使用时间 零计使用时间
使用井段 井温
记录人 记录 故障描
市开
中博 Bcm
序号 井号
C
日期 违/备注
m
9保养与校验
9.1 仪器应放于专用包装箱内。 收置在通风，手 干燥、无腐蚀气体。 无磁环境中，环境温度宜在 15C~25C 9.2绝缘短节、悬挂短节及专用配布接头连接螺纹应涂抹润清脂并用专用护丝保护 9.3 测量总成人井工作时间选到300h意进行轻 间时间应不超过3个月，校验方法按SY/T 5416.2有关条款执行，按表4记录校验结果 测量范围及精度满足表5要求，校验合格后按表6填写校验合格证。
表测量总成精度校验记录
井斜角，（"）
方位角
精度要求
(°)
标准值
校验值
校验值
误差值
吊美
3
180 OT
井斜角：±0.1 方位角：±1.5 （井斜角≤3》， ±0.5（井斜角
135 225 315 0 90 180 270
30
>3)
60
4
