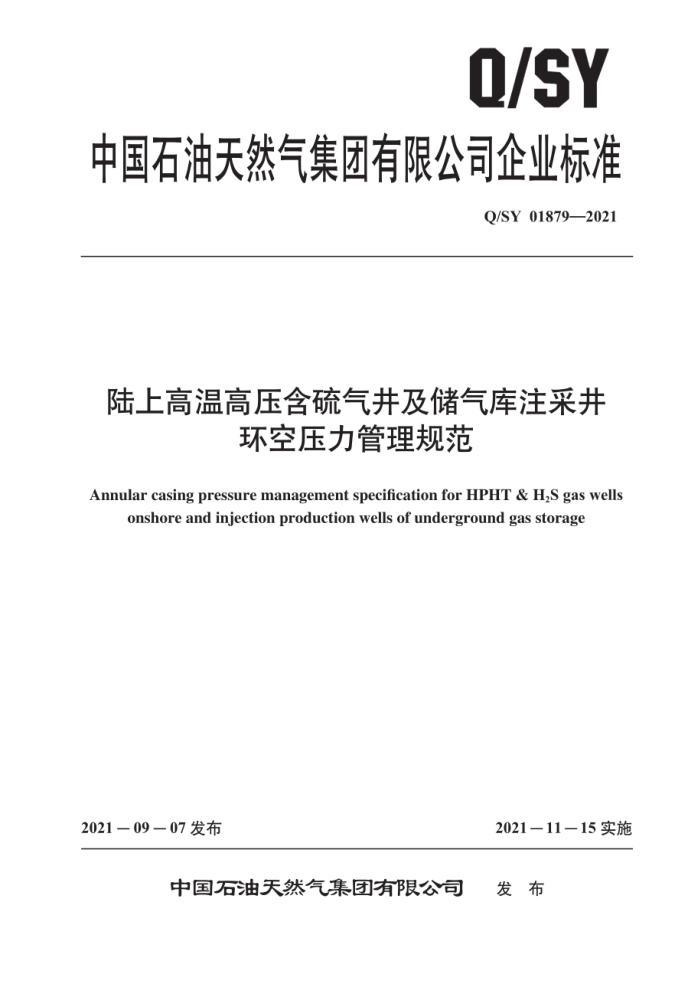

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY01879—2021
陆上高温高压含硫气井及储气库注采井
环空压力管理规范
Annular casing pressure management specification for HPHT & H,S gas wells
onshore and injection production wells of underground gas storage
2021-11—15实施
2021—09—07发布
中国石油天然气集团有限公司 发布 Q/SY01879—2021
目 次
前言
I
范围 2 规范性引用文件 3 术语和定义 4环空压力监测
4.1 监测设备 4.2 监测频率 5环空压力要求 5.1A环空压力 5.2 B、C、D环空压力 6环空压力诊断测试方法 6.1 诊断测试工具 6.2 诊断测试操作步骤 6.3资料记录与分析环空压力异常管理 8健康，安全和环境要求附录A（规范性）环空压力计算方法附录B（资料性）环空压力诊断测试记录附录C（资料性）环空带压诊断分析附录D（资料性）气井应急泄压管线推荐流程参考文献·
7
9
2
L
11
12 Q/SY 01879—2021
前言
本文件按照GB1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的
规定起草，
本文件由中国石油天然气集团有限公司标准化委员会勘探与生产专业标准化技术委员会提出并归口。
本文件起草单位：西南油气田分公司、塔里木油田公司，工程技术研究院、石油管工程技术研究院、勘探开发研究院大港油田分公司。
本文件主要起草人：马辉运，汪传磊，李玉飞，曾努，李力民，唐康，朱达江，汪晓磊。李丽锋，张林、张宝、李隽、张弘、魏军会、毕思明、李晓蔓。
III Q/SY01879—2021
陆上高温高压含硫气井及储气库注采井环空压力管理规范
1范围
本文件规定了陆上高温高压含硫气井及储气库注采井生产运行阶段环空压力监测和要求，诊断测试方法、异常管理。以及健康。安全和环境的要求
本文件适用于陆上高温高压含硫气井及油气藏型储气库的注气井，采气井和注采井，盐穴型储气库注采井可参照执行。
本文件不适用于页岩气井
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注 日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
AQ2012 石油天然气安全规程 SY/T6277 硫化氢环境人身防护规范 SY/T7370 地下储气库注采管性选用与设计推荐做法
3术语和定义
下列术语和定义适用于本文件。
3.1
高温高压含硫气井 HPHT&HSgaswells 至少同时满足以下任意两个条件的气井：
储层孔隙流体压力 70MPa 储层温度≥150℃ 储层HS含量≥30g/ml 产气量≥20×10m/d
3.2
第一井屏障primarywellbarrier 直接阻止地层流体无控制向外层空间流动的屏障。
3.3
第二井屏障 secondary well barrier 第一井屏障失效后，阻止地层流体无控制向外层空间流动的屏障。
3.4
环空 annulus 并简内油管与套管之间或套管与套管之间的环形空间注：井筒内油管与生产套管之间的空间被称为A环空，向外随着套管层级的增加，套管之间的环空依次被称为 Q/SY 01879—2021
B、C、D环空等。
4环空压力监测 4.1监测设备 4.1.1 1生产井各级环空应安装具备数据存储和远传功能的压力监测设备。 4.1.2非生产井各级环空应安装压力表。 4.1.3监测设备应满足工况要求。 4.1.4已建注采井如不符合4.1.1的要求，宜根据现场情况进行改造。 4.2 监测频率 4.2.1生产井环空压力应连续监测并记录，监测频率至少保持每小时一次。 4.2.2非生产井环空压力监测频率应与各属地单位的气井巡检周期一致。 4.2.3未安装自动采集系统的注采井。不带压环空及压力诊断为正常带压环空监测数据以天保存记录，异常带压环空应加密监测，监测频率应结合带压原因制定。
5环空压力要求 5.1A环空压力 5.1.1充许压力
校核不同油压下的完井封隔器及以上井屏障部件的强度，按附录A的方法计算不同油压下的A 环空最大。最小允许压力。 5.1.2推荐压力 5.1.2.1A环空最大推荐压力为A环空最大允许压力值的80% 5.1.2.2A环空最小推荐压力为A环空最小允许压力值的1.25倍。 5.1.2.3A环空加注氨气保护的注采井，最小推荐压力为安全预留压力。 5.1.2.4高温高压非含硫井A环空最大推荐压力为A环空最大允许压力。 5.2B.C.D环空压力 5.2.1允许压力
按附录A的方法校核不同环空的内层套管，外层套管，套管头等强度。计算环空最大允许压力。
5.2.2 推荐压力
5.2.2.1B。C。D环空最大推荐压力为对应环空最大允许压力值的80%。 5.2.2.2 2高温高压非含硫井B.C.D环空最大推荐压力为其环空最大允许压力。
6环空压力诊断测试方法 6.1诊断测试工具 6.1.1 1诊断测试工具包括但不限于高压管线（1/4in~1/2in）、1/2in针阀压力表，试压泵。 2
