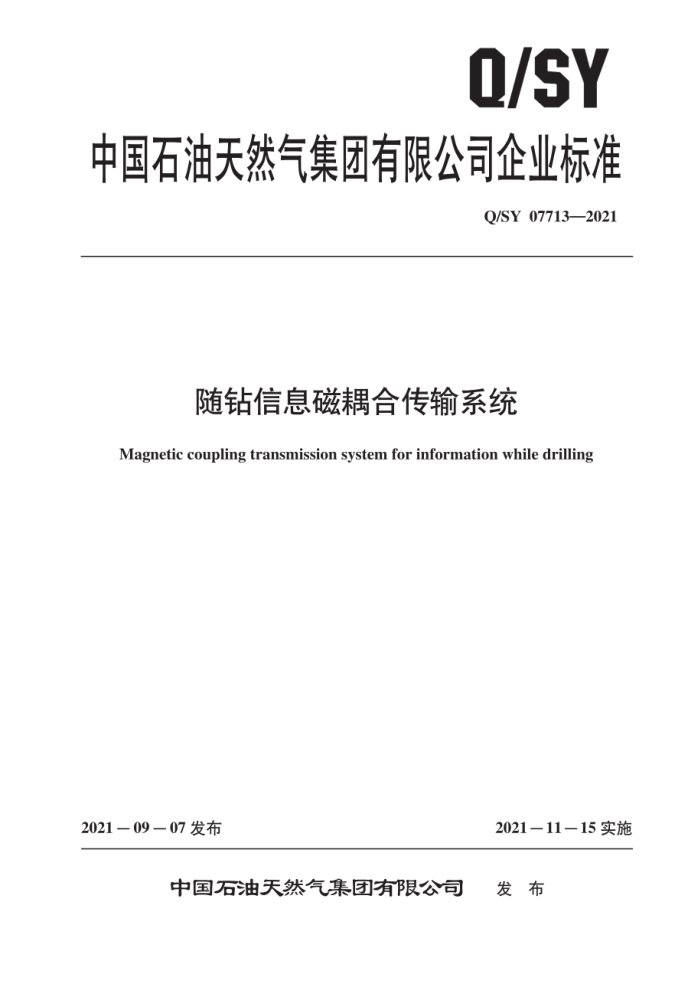

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 07713—2021
随钻信息磁耦合传输系统
Magnetic coupling transmission system for information while drilling
2021—11-15实施
2021－09—07发布
中国石油天然气集团有限公司 发布 Q/SY07713—2021
目 次
前言
I
范围 2 规范性引用文件 3 术语和定义 4技术要求
1
4.1 基本参数 4.2 部件性能要求 5 试验 5.1 试验条件 5.2 试验设备 5.3 试验方法检验规则
9
6
6.1 出厂检验 6.2 型式检验 6.3 判定规则标志，包装、运输及贮存 7.1 标志 7.2 包装 7.3 运输及贮存
宁
H Q/SY 07713—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草，
本文件某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国石油天然气集团有限公司标准化委员会石油石化设备与材料专业标准化技术委员会
提出并归口。
本文件起草单位：工程技术研究院、中油测井公司、大庆油田公司、吉林油田分公司。 本文件主要起草人：胡永建。李显义，黄衍福，孙成芹，史宏江，代志平。孙琦，卫一多，李铁军，
王占林、赵博、何军、冯水山。
III Q/SY 07713—2021
随钻信息磁耦合传输系统
1范围
本文件规定了随钻信息磁耦合传输系统的技术要求，试验方法，检验规则，标志、包装、运输及贮存要求。
本文件适用于中国石油天然气集团有限公司钻井过程中所使用的随钻信息磁耦合传输系统的设计、制造、检测和质量评价
规范性引用文件
2
下列文件中的内容通过文中的规范性号用而构成本文件必不可少的条款。其中。注日期的弓用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件， 其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1 金属材料 拉伸试验 第1部分：室温试验方法 GB/T 229 金属材料 夏比摆锤冲击试验方法 GB/T 231.1 金属材料布氏硬度试验第「部分：试验方法 GB/T22512.2 石油天然 工业旋转钻井设备第2部分：旋转台肩式螺纹连接的加工与测量 SY/T5144钻链 SY/T5146 加重钻杆 SY/T 5198 钻具螺纹脂 SY/T 6509 方钻杆 SY/T6702—2019地层评价随钻测井系统
3术语和定义
下列术语和定义适用于本文件
3.1
随钻信息磁耦合传输系统 magnetic coupling transmission systen for information while drilling 由地面系统和信息传输有缆钻具共同组成的高速信息传输系统，采用高频感应耦合技术在钻柱间
将井下数据传输到地面设备中。井下部件主要有信息传输有缆钻具，信息传输中继器，数据转换短节等，用于实时测量钻井过程中的地质参数和工程参数，采用感应耦合方式将随钻信息实时上传，经地面系统接收和数据处理后，为钻井控制决策提供实时数据。 3.2
磁耦合环magneticcouplingcoil 由线圈和铁氧体材料等组成，安装于有缆钻具两端接头处的电子信号传输装置。
3.3
信息传输有缆钻具 information transmission drilling tools
1 Q/SY 07713—2021
内部带有同轴电缆，两端装有磁耦合环，并能够传输信息数据的各种钻具，如地面应用的有缆旋塞阀，有缆方钻杆，完成井下第三方数据转换接人到随钻信息磁耦合传输系统的数据转换短节，井下使用的有缆钻杆、有缆震击器、有缆减振器、有缆止回阀、悬挂短节、有缆加重钻杆等。 3.4
地面系统surface system 由地面信息传输数据服务器、数据采集装置、地面工作站计算机及外围设备和相关软件组成。 安装于钻井现场用于接收和处理井下有缆钻具上传的高速数据信号的计算机系统。
3.5
信息传输数据服务器information transmission dataserver 用于接收处理有缆钻柱上传的所有并下信息的计算机系统，
3.6
信息传输中继器informationtransmissionrepeater 内部带有同轴电缆，两端装有磁耦合环，可放置分布式参数测量的多种传感器。完成信息数据传
输中继与放大功能的井下短节，简称中继器，用于沿钻柱分布式测量 3.7
信息传输便携测试仪 information transmission portabletester 用于油田现场测试有缆钻具人并工作前的通信性能的仪器。
3.8
信息传输无线旋转短节 information transmission wireless rotary sub 安装于地面顶部驱动装置下方或方钻杆上方，实现旋转钻具与地面接收装置间信息传输的装置。 完成井下有缆钻柱中的信息传输到地面的功能。
3.9
有缆止回阀 wired check walve 内部装有磁耦合环及电缆的钻具止回阀。其除了具备通用钻具止回阀的功能外，还具备传输数据
的功能。随钻具组合人井工作。在作业过程中一旦发生溢流。井涌或正循环停止：在钻具内反循环压力及弹簧力的作用下有缆止回阀迅速关闭，截断钻具内通道，起到内防喷的作用。 3.10
有缆震击器wiredjar 内部装有磁耦合环及电缆的震击器。其除了具备通用震击器的功能外，还具备传输数据的功能，
当钻进或者起下钻过程中遇卡时，用于震击解卡。 3.11
有缆减振器 wired absorber 内部装有磁耦合环及电缆的减振器。其除了具备通用减振器的功能外，还具备传输数据的功能，
用于吸收钻井中产生的冲击和震动负荷，提高钻实及其他钻具便用寿命。
4技术要求
4.1基本参数
随钻信息磁耦合传输系统井下部件技术指标应符合表1所列出的内容。连接第三方的随钻测量工具，其技术指标应满足SY/T6702一2019的要求
2
