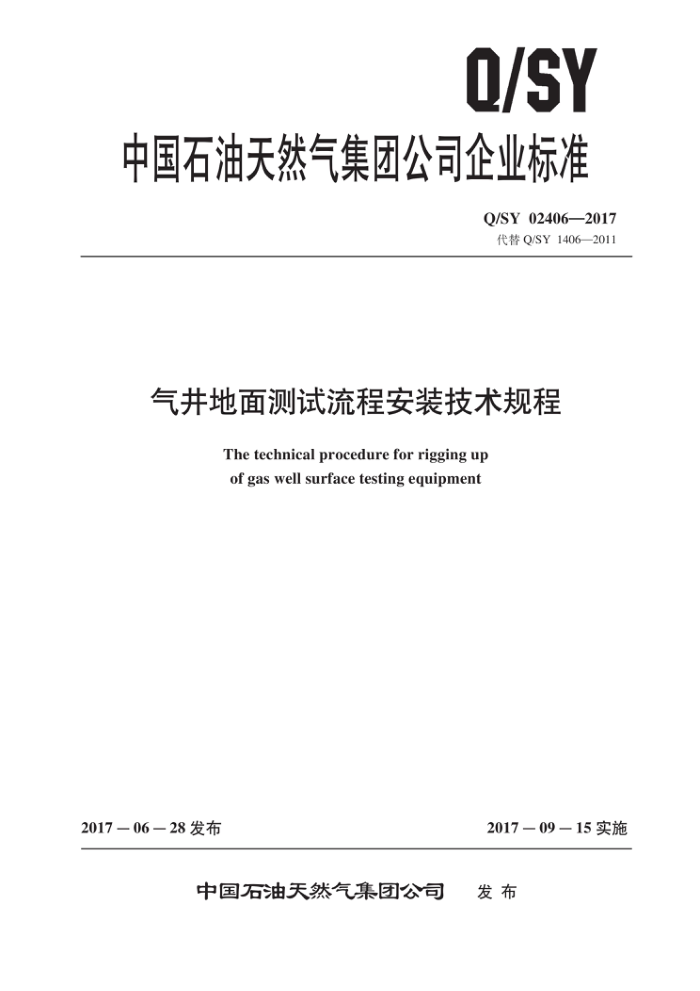

Q/SY
中国石油天然气集团公司企业标准
Q/SY 02406—2017 代替Q/SY 1406—2011
气井地面测试流程安装技术规程
The technical procedure for rigging up of gas well surface testing equipment
2017－06－28 发布
2017－09－15实施
发布
中国石油天然气集团公司 Q/SY 02406—2017
目 次
前言· 范围
II
1
2 规范性引用文件 3 术语和定义地面测试流程设计
4
4.1 总体设计 4.2 功能要求 4.3 压力等级和节流降压级数选择 4.4 其他要求地面测试流程安装
2
5
5.1 流程管线 5.2 流程管汇 5.3 紧急关断系统 5.4 捕屑除砂装置 5.5 防冻堵系统 5.6 分离器 5.7 监测设备和仪器 5.8 计量装置 5.9 点火口 5.10 其他要求地面测试流程的检查与试压
6
6.1 地面测试流程检查 6.2 地面测试流程试压７ HSE 要求附录A (资料性附录) 典型地面测试流程参考文献
7
6 Q/SY 02406—2017
前言
本标准按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替Q/SY1406—2011《气井地面测试流程安装技术规程》，与Q/SY 1406—2011相比，除编辑修改外，主要技术变化如下：
-更新了规范性引用文件，更新了文章中提及的标准号（见第2章）； -更新了气井地面测试流程的定义（见3.1）；更新了含硫化氢气井的定义（见3.2）； -增加了高压气井、超高压气井的定义（见3.5和3.6）；修改了“流程设备套数和管线选择”为“总体设计”，并调整至4.1（见4.1，2011年版的 4.3），2011年版中的4.1和4.2顺次调整为4.2和4.3（见4.2和4.3，2011年版的4.1和 4.2); -增加了页岩气等大型加砂压裂丛式井组流程的选择及功能要求（见4.1.3、4.2.2）； -增加了捕屑、除砂功能的要求（见 4.2.3）；修改了地面测试流程节流级数的要求（见4.3.3）；删除了高压气井等井需要进行双翼放喷求产的要求，每套流程放喷管线条数由至少两条改为至少一条（见4.1.2）；增加了超高压气井的作业要求（见4.1.2，4.2.1，5.3.1，5.7.4）； -删除“地层出砂严重的井应安装地面除砂设备”（见2011年版的4.3.6）；更新了典型地面测试流程示意图（见4.4.4、附录A）；增加了地面测试流程安装风险评估及应急处置措施的要求（见4.4.6）：一“压井管汇、节流管汇应符合 SY/T 5323的相关要求，分离器应符合SY/T 0515中的相关要求”调整至“4.4其他要求”中，且“压井管汇、节流管汇”修改为“地面测试流程管汇” （见4.4）；; “含硫化氢气井，地面测试流程设备和管线应选择抗硫化氢材质”移至“4.4其他要求”中并且增加了“材质符合GB/T 20972（所有部分）”的相关要求（见4.4）；更新了流程高压管线使用法兰连接的压力等级（见5.1.4）；增加紧急关断阀安装位置要求（见5.3.1）；删除了“防喷管线”、“压井管线”和“压井管汇”（见2011年版的5.1.1，5.2.1，5.7.1）； -增加了捕屑除砂装置的安装要求（见5.4）；增加了流程固定的相关要求（见5.1.5，5.1.6，5.1.7，5.1.8）；修改了文件中设备的名称，使名称统一。“排污管线”修改为“排液管线”，“节流管汇”修改为“油嘴管汇”，“高压分流管汇”修改为“转向管汇”，“测试管线”修改为“测气管线 (见5.1.1，5.2.1，5.3.1，5.6.3，5.7.1）； “监测设备器具”修改为“监测设备和仪器”（见5.7）；删除了点火口距离达不到要求，制定安全措施的要求（见2011年版的5.9.2）；一增加了安装远程自动点火装置的要求（见5.9.3）；增加了冬季作业地面测试流程保温、排残液要求（见5.10.3）；
II Q/SY 02406—2017
-增加了地面测试流程设备的检查时间节点和检查合格标准（见第6章）；一将“清洗、吹扫管线”调整至6.2.1（见6.2.1，2011年版的6.1.7）； -增加了试压介质的要求（见6.2.2）： -增加了分离器试压下限值的要求（见6.2.5）； -增加了地面测试流程设备安装使用吊索的相关要求（见7.1）；增加了地面测试流程设备安装吊装作业的安全要求（见7.2）； -调整了“HSE要求”中各章节的顺序（见第7章）；删除了“HSE要求”中计量器具检验的相关要求（见2011年版的7.7）；合并了“含硫化氢气井HSE要求”（见7.6，2011年版的7.8）； -增加了附录A的图例（见附录A）；一增加了参考文献的内容（见参考文献）。 本标准由中国石油天然气集团公司标准化委员会石油工程技术专业标准化技术委员会井下作业分
一
标委提出并归口。
本标准起草单位：川庆钻探工程有限公司、塔里木油田分公司、大庆油田分公司。 本标准主要起草人：邓乐、冉金成、林轶斌、张平、何恩鹏、胡守林、韩琴、张明友、何昀宾、
陈华良、周忠明、任仕东、陈友斌、涂敖、黄洪、付建华、许峰。
III Q/SY 02406—2017 3.5
高压气井high pressure well 预计地层压力大于或等于 70MPa 或井口关井压力大于或等于 35MPa 的井。
3.6
超高压气井ultra high pressure well 预计地层压力大于或等于 105MPa 或井口关井压力大于或等于 70MPa 的井。
4地面测试流程设计 4.1总体设计
4.1.1根据地层流体类型、产量、安全因素，结合设备处理能力，确定地面流程数量、规格和功能。 4.1.2高压气井、超高压气井、高含硫化氢气井或高产气井宜采用两套以上测试流程进行放喷求产，且每套测试流程至少有一条放喷管线。 4.1.3根据丛式井组井眼数量、各井眼的作业程序，满足各井眼洗井、应急泄压、放喷测试等功能，丛式井组宜采用共用或交叉使用的方式，优化配套流程。 4.1.4测气管线应采用钢质管线，内径推荐为：
一单套流程气产量小于或等于 80×104m3/d：内径不小于 62mm。 一单套流程气产量大于 80×104m3/d：内径不小于 76mm。
4.2功能要求 4.2.1地面测试流程应具备放喷、测试（包括数据采集）、取样、回收、压井等基本功能；对高压气并、超高压气井、高含硫化氢气井或高产气井，流程还应具备紧急关断、紧急泄压等功能。 4.2.2丛式井组、大型压裂井和有其他特殊要求的井，地面测试流程宜具有压裂返排液回收重复利用功能。 4.2.3井筒可能返出桥塞碎屑、岩屑的应安装捕屑装置；井筒可能返出砂粒、重晶石粉、堵漏材料等固相颗粒的应安装除砂装置。 4.3压力等级和节流降压级数选择 4.3.1井口装置应符合 GB/T 22513 中的相关要求。 4.3.2地面测试设备的压力等级和温度等级应依据作业层位地层压力、井口最高关井压力、井口最高温度和施工中井口控制压力进行选择。 4.3.3结合井口最高关井压力和设备工作压力，高压气井节流降压级数应不少于2级，超高压气井节流降压级数应不少于 3 级。 4.4　其他要求 4.4.1地面测试流程管汇应符合 SY/T 5323 中的相关要求。 4.4.2分离器应符合 SY/T 0515 中的相关要求。 4.4.3含硫化氢气井，地面流程设备和管线应选用抗硫化氢材质，材质符合GB/T 20972（所有部分）的相关要求。 4.4.4设计中应有地面测试流程示意图。典型地面测试流程示意图见附录 A。 4.4.5设计中应有地面测试流程安装及试压要求。 4.4.6设计中应有地面测试流程设备安装风险评估、应急处置措施等 HSE 要求。 2
