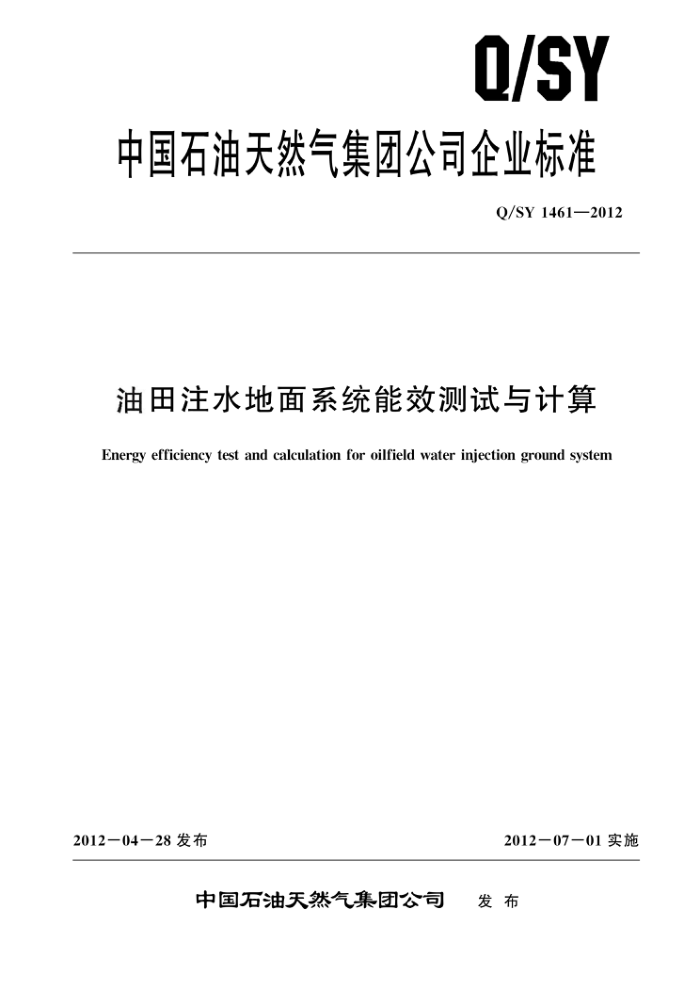

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1461—2012
油田注水地面系统能效测试与计算
Energy efficiency test and calculation for oilfield water injection ground system
2012一04一28 发布
2012一07一01实施
中国石油天然气集团公司
发布 Q/SY 1461—2012
目
次
前言
范围 2 规范性引用文件 3 术语和定义 4 测试仪器的要求
...............
油田注水地面系统的测试与计算
5
测试报告
6
附录A（资料性附录) 油田注水地面系统测试报告格式和内容
10 Q/SY 1461—2012
前言
本标准依据GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由中国石油天然气集团公司标准化委员会勘探与生产专业标准化技术委员会提出并归口。 本标准起草单位：长庆油田分公司、吉林油田分公司、新疆油田分公司。 本标准主要起草人：郭占春、曾亚勤、魏立军、王林平、刘万山、来现林、常振武、畅孝科、杨
会丰、张晓玲、张宏福、刘一山、黄娟、覃川、张倩。
I Q/SY 1461—2012
油田注水地面系统能效测试与计算
1范围
本标准规定了油田注水地面系统的主要耗能设备、耗能单元的能耗分析指标以及系统能耗测试和
计算的要求和方法。
本标准适用于油田注水地面系统的主要耗能设备、耗能单元的能耗分析指标以及系统的能耗测试和计算。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 12497　三相异步电动机经济运行 SY/T 5264一2006　油田生产系统能耗测试和计算方法
3术语和定义
下列术语和定义适用于本文件。
3.1
油田注水地面系统oilfield water injection ground system 从注水泵到注水井井口之间的机泵、管网、配水间等组成的系统。
3. 2
油田注水地面系统输入功率 input power of oilfield water injection ground system 油田注水地面系统中所有注水泵及增压泵电动机输入功率与泵入口处单位时间内水带人的能量
之和。 3.3
油田注水地面系统有效功率effective power of oilfield water injection ground system 油田注水地面系统中单位时间内所有注水井井口阀输出的水所具有的能量。
3. 4
注水管网water injection pipe network 注水站出口至注水井口用于向注水井注水的管线、阀门及其他工作部件所组成的输水通道。
3.5
注水泵或增压泵机组输入功率 input power of water injection pump set or booster pump set 注水泵或增压泵电动机输人功率与注水泵或增压泵入口处单位时间内水带入的能量之和。
3.6
注水泵或增压泵机组效率efficiency of water injection pump set or booster pump set 注水泵或增压泵出口处单位时间内输出的水具有的能量与注水泵或增压泵机组输人功率的比值
以百分数表示。
A Q/SY 1461—2012
测试仪器的要求
4
4.1 测试仪器的总体要求 4. 1.1 各种测试仪器应经过具有相应资质的计量部门检定，并在检定的有效期内， 4.1.2应根据被测量的变化范围选取测试仪器的量程。 4.2i 测试仪表准确度等级 4.2.1 流量测试仪表的准确度等级不应低于1.5级 4.2.2压力测试仪表的准确度等级不应低于1.6级 4.2.3电参数测试仪表的准确度应符合 GB/T 12497 的要求。
5油田注水地面系统的测试与计算
5.1 测试准备
按 SY／T 5264一2006 中 7.1 的规定执行
5.2　测试要求
按 SY/T 5264—2006 中 7.2 的规定执行。 5.3测试项目及测试方法 5.3.1 测试项目
油田注水地面系统的测试项目如下： a）电动机电流。 b）电动机电压。 c) 电动机功率因数。 d) 电动机输入功率。 e) 注水泵、增压泵人口压力。 f) 注水泵、增压泵出口压力。 g) 注水泵、增压泵流量 h) 注水站出站压力。 i) 注水站出站流量。 j) 注水站内回流量。 k) 配水间分水器压力（或单井阀前压力）。 1) 配水间单井管压（或单井阀后压力）。 m) 注水井井口压力 n) 注水井井口流量。 o) 各测点处的海拔高度。
5.3. 2 测试方法
5.3.2.1 流量
使用满足4.2.1要求的仪器测试注水泵、增压泵、配水间和注水井口的流量，测试注水站出站流
3
